ВСПОМОГАТЕЛЬНЫЙ КОНТАКТ OFSD(1NO1NC) ПРАВ.УДЛИН(250) | SPD-OFSD-02-RL Systeme Electric APC

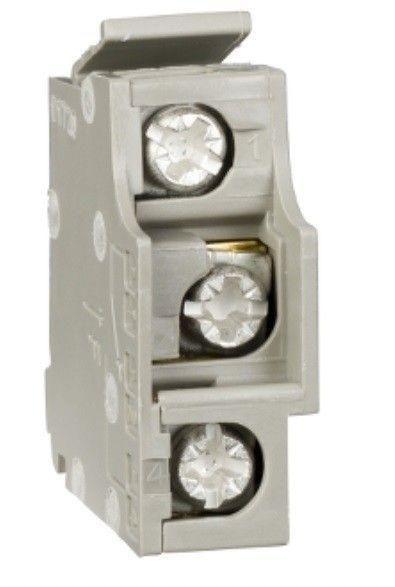

Вспомогательный контакт OFSD(1NO1NC) правый удлинённый (250) от бренда Systeme Electric - это компонент для контроля состояния автоматического выключателя серии SystemePact CCB. Он фиксирует положение выключателя (вкл/выкл) и сигналы аварийного отключения, обеспечивая связь с системой управления. Артикул spd-ofsd-02-rl предназначен для установки справа под передней крышкой выключателя на ток до 250 А.

Назначение и область применения

Вспомогательный контакт OFSD(1NO1NC) правый удлинённый (250) используется для передачи сигнала о состоянии автомата: включен он или отключен - как вручную, так и из-за аварии (например, срабатывание защиты). Контакты позволяют подключить внешние устройства - индикацию, реле, контроллеры, системы сбора данных. Применяется в распределительных щитах, на производствах с автоматизацией, в системах энергообеспечения объектов с высокими требованиями к надежности.

Технические характеристики

• Тип: вспомогательный контакт с одним нормально замкнутым (1NC) и одним нормально разомкнутым (1NO) контактом
• Номинальный рабочий ток: 250 А при переменном токе AC-15, напряжение 230 В
• Подключение: винтовые зажимы - надежное и проверенное решение для постоянной нагрузки
• Способ монтажа: боковой - устанавливается справа от основного аппарата, под передней крышкой
• Количество переключающих контактов: 0 - не управляет силовым контуром, только сигнализирует
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Вспомогательный контакт OFSD(1NO1NC) правый удлинённый (250) совместим исключительно с автоматическими выключателями серии SystemePact CCB DC на ток 250 А. Установка возможна только справа от корпуса выключателя, под передней крышкой - требует предварительного демонтажа крышки. Монтаж выполняется механическим защелкиванием - никаких дополнительных креплений не требуется. Подключение проводов осуществляется через винтовые зажимы - усилие затяжки не регулируется, достаточно плотного контакта без перегрузки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств вторичной цепи. Хотя явная сертификация по ГОСТ или IEC не указана, конструктивно контакт проектировался под применение в рамках серии SystemePact CCB, которая соответствует международным стандартам на аппараты распределения электроэнергии. Не предназначен для работы в взрывоопасных средах или при наличии химически активных паров.

Преимущества

• Объединяет два функциональных сигнала - состояние включения и аварийное отключение - в одном модуле
• Удлиненная форма позволяет легко доступ к контактам даже при плотной компоновке в шкафу
• Винтовое подключение обеспечивает долговечность и отказоустойчивость при вибрациях
• Не требует внешнего питания - работает как пассивный элемент, реагирующий на механическое движение выключателя

Ограничения применения

• Не совместим с другими сериями автоматов - только SystemePact CCB DC 250 А
• Не предназначена для управления силовыми цепями - только для сигнализации и контрольных цепей
• Работает только при установленной передней крышке выключателя - нельзя использовать как самостоятельный модуль
• Не рекомендовано использование в условиях повышенной влажности без дополнительной герметизации шкафа

Примеры использования

• На конвейере: сигнал “аварийное отключение” отправляется на пульт оператора
• В распределительном щите: индикация “включен” через светодиод на лицевой панели
• В системе SCADA: вход дискретного сигнала для логирования времени отключений
• В резервных системах питания: контроль готовности главного автомата перед запуском генератора

Практические советы

• Перед установкой убедитесь, что выключатель полностью отключен и обесточен - контакт находится под механической связью с механизмом автомата
• Проверьте направление установки: “правый” означает сторону, где расположен контакт при взгляде спереди на выключатель
• При использовании в многокабельных шкафах используйте маркировку проводов - сигналы NC и NO часто путают при диагностике
• Посадочный диаметр контактов не указан - но винтовые зажимы рассчитаны на медные жилы до 2,5 мм2; более толстые провода не допускаются
• Не применяйте этот контакт вместо контактора или реле - он не имеет способности коммутировать значительные токи вне сигнальной цепи
