ВСПОМОГАТЕЛЬНЫЙ КОНТАКТ 2NO2NC ДЛЯ SD160-250 - SSDOF221625 APC

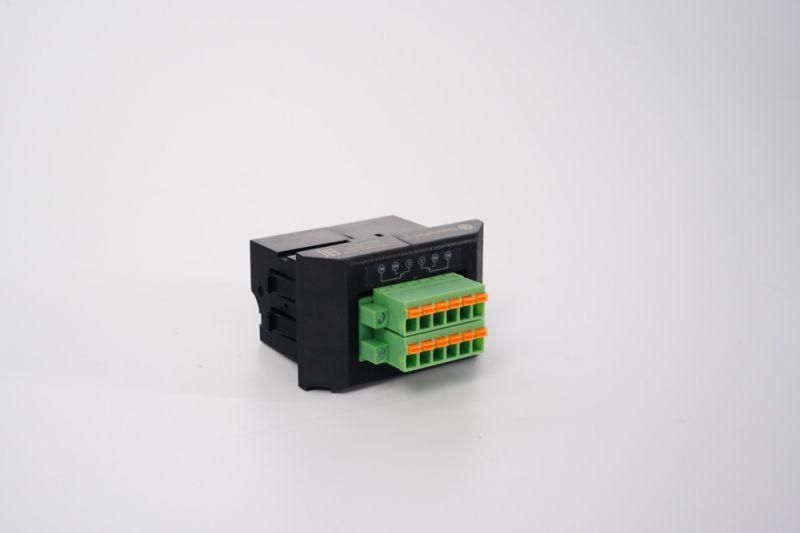

Вспомогательный контакт для SD160-250 2NO2NC - это модульное устройство от Systeme Electric, предназначенное для расширения функционала выключателей-разъединителей серии SystemePact SD. Артикул ssdof221625 позволяет добавить четыре вспомогательных контакта (два нормально замкнутых и два нормально разомкнутых) в цепи управления и сигнализации, сохраняя совместимость с основным аппаратом.

Назначение и область применения

Вспомогательный контакт для SD160-250 2NO2NC используется для передачи сигналов состояния выключателя-разъединителя в системы автоматизации, панели управления или устройства защиты. Он не переключает силовые токи - только контрольные цепи малой мощности. Применяется там, где необходимо отслеживать положение аппарата: включен/выключен, открыт/закрыт.

Подходит для установки в промышленных системах: станки, конвейеры, системы вентиляции, распределительные щиты с логикой управления на базе PLC.

Технические характеристики

• Тип контактов: 2NO + 2NC (два нормально разомкнутых, два нормально замкнутых)
• Максимальный коммутируемый ток: до 5 А (для контрольных цепей, не для силовой нагрузки)
• Напряжение: до 480 В переменного тока / 250 В постоянного тока
• Исполнение: механическая связь с основным контактом выключателя - срабатывает одновременно с перемещением рычага
• Установка: фиксация защелкиванием на нижней левой части корпуса выключателя SD160–SD250

Совместимость и монтаж

Вспомогательный контакт для SD160-250 2NO2NC совместим только с выключателями-разъединителями серии SystemePact SD на токи 160 А и 250 А. Не подходит для других серий, даже от Systeme Electric.

Монтаж выполняется после установки основного аппарата:

• Отключите питание и убедитесь, что выключатель находится в положении “OFF”
• Найдите специальную площадку с защелкой на левой нижней стороне корпуса
• Поднесите контакт так, чтобы штырьки вошли в пазы
• Зажмите до характерного щелчка - контакт зафиксирован
• Проверьте легкое движение контактов рукой - они должны работать свободно, без заклинивания

Не допускается установка более одного такого модуля на один выключатель - место для монтажа только одно.

Безопасность и стандарты

Вспомогательный контакт соответствует требованиям IEC 60947-3 и IEC 60947-5-1 для вспомогательных контактов в силовых аппаратах. Не имеет собственной степени защиты IP - зависит от герметичности основного выключателя. При использовании в условиях повышенной запыленности или влаги рекомендуется применять выключатели с высокой степенью IP (например, IP65).

Преимущества

• Простая и надежная механическая связь - не требует внешнего питания
• Совместим с существующими решениями SystemePact SD - не нуждается в доработке схем
• Фиксация защелкой исключает случайное выпадение при вибрациях
• Четкое разделение типов контактов (NO/NC) упрощает проектирование схем управления

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток 5 А
• Работает только с выключателями SD160 и SD250 - несовместим с другими токовыми классами (например, SD63, SD800)
• Не поддерживает дистанционное управление - работает только через механический привод
• Не рассчитан на частые операции (более 1000 циклов в час) - возможен износ контактов

Примеры использования

• Сигнализация “Выключатель включен” на панели оператора через NO-контакт
• Блокировка старта двигателя, пока выключатель не в положении “ON” - использование NC-контакта
• Передача сигнала “Открыто” в систему SCADA для мониторинга доступа к оборудованию
• Логика взаимоблокировки двух выключателей в одной цепи

Практические советы

• Перед монтажом проверьте, что основной выключатель - именно модель SD160 или SD250; другие модели имеют другую геометрию крепления
• При подключении проводов используйте кабель сечением не более 1,5 мм2 - большие жилы могут повредить зажимы
• Не затягивайте клеммы слишком сильно - это деформирует пластиковую часть контакта
• Если требуется больше четырех контактов - выбирайте другой модуль (например, 4NO или 4NC) или используйте реле расширения
• При обслуживании всегда отключайте питание - даже если контакты не несут силового тока, они связаны с активными цепями
