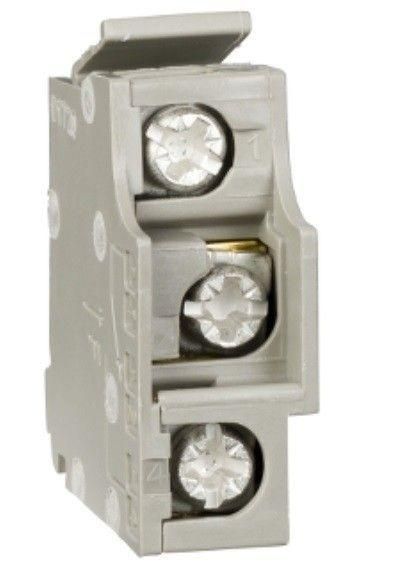

ВСПОМОГАТЕЛЬНЫЙ КОНТАКТ OF/SD(1NO1NC) ЛЕВЫЙ (125) | SPD-OFSD-01-L Systeme Electric APC

Вспомогательный контакт OF/SD(1NO1NC) левый (125) от Systeme Electric - это компонент для автоматических выключателей серии SystemePact CCB, обеспечивающий сигнализацию состояния включения/выключения и аварийного отключения. Артикул spd-ofsd-01-l предназначен для монтажа слева под передней крышкой выключателя и работает совместно с устройствами на ток до 125 А.

Назначение и область применения

Вспомогательный контакт OF/SD(1NO1NC) левый (125) используется для передачи сигналов о состоянии автомата: включен/выключен или произошло аварийное отключение. Он позволяет подключить внешние устройства управления, индикации или системы контроля - например, лампы, реле, контроллеры PLC. Применяется в распределительных щитах, на производствах, в системах автоматизации станков, конвейеров и других объектах, где требуется удалённая диагностика работы выключателя.

Технические характеристики

• Тип изделия: вспомогательный контакт
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальный рабочий ток: 125 А при переменном токе AC-15, 230 В
• Тип подключения: винтовые зажимы
• Способ монтажа: боковой, через специальное гнездо слева под передней крышкой выключателя
• Количество переключающих контактов: 0 - этот модуль не управляет силовой цепью, только сигнальной
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Вспомогательный контакт OF/SD(1NO1NC) левый (125) совместим только с автоматическими выключателями серии SystemePact CCB DC на ток 125 А. Устанавливается исключительно слева под передней крышкой - правосторонняя версия не подойдёт. Монтаж выполняется после отключения питания и снятия крышки. Контакты фиксируются механически, подключение проводов осуществляется винтовыми зажимами. Не требует настройки - работает в режиме “плагин”.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов для вспомогательных контактов в аппаратуре распределения электроэнергии. Работает в рамках допустимых нагрузок по току и напряжению, указанным в технических параметрах. Не предназначено для коммутации силовых цепей - использование вне этих пределов нарушает безопасность.

Преимущества

• Комбинированная функция: один модуль даёт два сигнала - состояние включения и аварийное отключение
• Высокая надёжность: контакты рассчитаны на длительную работу при токе до 125 А
• Удобство замены: не требует демонтажа всего выключателя - меняется за минуту при снятой крышке
• Чёткая механическая связь: контакты работают в точном соответствии с положением основного контакта автомата

Ограничения применения

• Не совместим с другими сериями автоматов - даже с SystemePact CCB на другие токи (например, 80 А или 250 А)
• Не предназначен для коммутации цепей постоянного тока - указаны параметры только для AC-15
• Работает только в составе выключателя с подходящим гнездом - нельзя устанавливать отдельно или на шину DIN
• Не имеет защиты от перегрузок - при превышении тока 125 А возможен выход из строя

Примеры использования

• Подключение к кнопке “Стоп” на пульте управления - световая индикация “Автомат отключился”
• Передача сигнала в PLC для логического контроля работы оборудования
• Сигнализация аварийного отключения в системах безопасности производственных линий
• Функция “запирание” - запрет включения, пока не будет сброшена причина отключения

Практические советы

• Проверьте тип выключателя перед покупкой - OF/SD(1NO1NC) левый (125) подходит только для SystemePact CCB DC 125 А
• При монтаже используйте провода сечением не более 2,5 мм2 - иначе плохо затянуться в винтовых зажимах
• Не путайте с контактами типа “блокировка” - здесь нет механической блокировки, только сигнализация
• При замене всегда отключите питание и снимите переднюю крышку - контакт не доступен при работающем аппарате
• Артикул spd-ofsd-01-l - единственный вариант для левой стороны; правосторонний аналог отличается по номеру
