Контакт вспомогательный ВК-YON MD YON pro 4А, 230В YON (группа DKC) AUX-MD-1

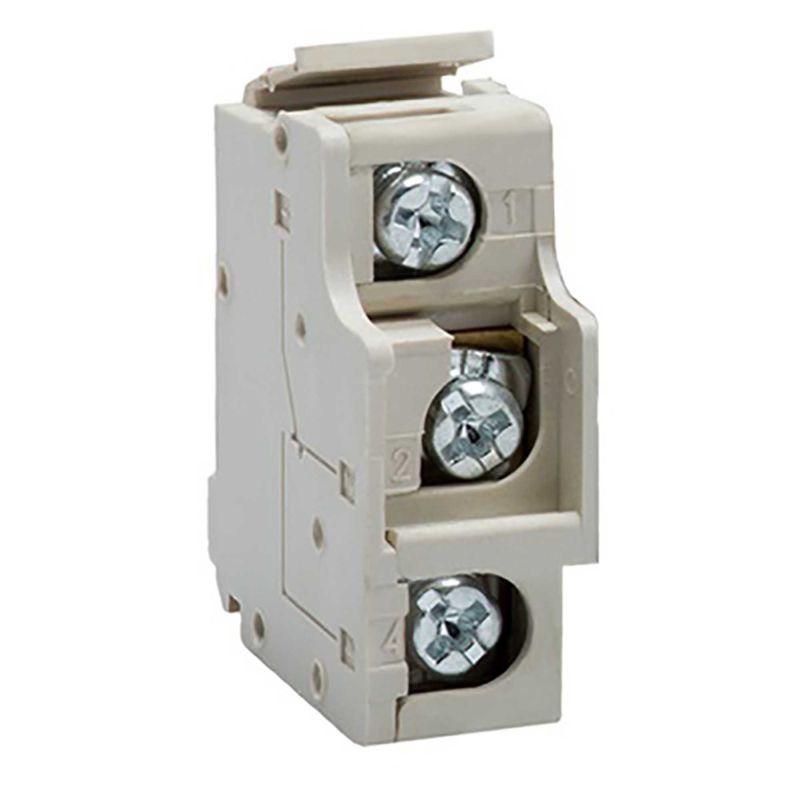

Вспомогательный контакт ВК-YON MD, DKC YON pro - это компонент для передачи сигнала о положении выключателя в цепи управления. Устанавливается в устройства серии Выключатели в литом корпусе MCCB, обеспечивает надёжную связь между силовой частью и системой автоматизации. Артикул aux-md-1 соответствует оригинальному решению от DKC и YON.

Назначение и область применения

Вспомогательный контакт ВК-YON MD, DKC YON pro используется для передачи информации о состоянии силового выключателя - включён/выключен - в системы управления, контроля и сигнализации. Он не коммутирует нагрузку, а лишь передаёт сигнал. Применяется в панелях управления, на станках, конвейерах, в системах аварийного отключения и автоматического ввода резерва (АВР).

Технические характеристики

• Тип изделия: вспомогательный контакт
• Номинальный рабочий ток: 4 А - допустимый ток для управляющей цепи, не более
• Переключающие контакты: 1 шт. - один контакт, который меняет состояние при срабатывании выключателя
• Нормально открытые контакты: 0 - нет контакта, замкнутого только при активации
• Нормально закрытые контакты: 0 - нет контакта, разомкнутого только при активации
• Способ монтажа: фронтальная установка - монтируется прямо в гнездо выключателя с лицевой стороны
• Тип подключения: винтовое - зажим проводов осуществляется с помощью винтов, требует отвертки

Совместимость и монтаж

ВК-YON MD, DKC YON pro совместим только с выключателями серии MCCB от DKC/YON, имеющими специальное гнездо для вспомогательных контактов. Монтаж выполняется после установки основного выключателя: контакт вставляется в гнездо до щелчка, затем подключаются провода через винтовые клеммы. Подключение - только к слаботочным цепям (до 4 А). Нельзя использовать с другими моделями выключателей, даже если они кажутся аналогичными.

Безопасность и стандарты

Изделие соответствует требованиям к вспомогательным контактам для распределительных устройств. Не имеет собственной защиты от перегрузок - защищать управляющую цепь необходимо внешним предохранителем или автоматом. Рабочие температуры и степень защиты зависят от основного выключателя, в который установлен контакт.

Преимущества

• Унифицированная конструкция - совместима с целой серией выключателей DKC YON pro
• Механическая связь с главным контактом - гарантирует точное соответствие состояния сигнала реальному положению выключателя
• Простое и быстрое крепление - не требует демонтажа выключателя
• Надёжное винтовое подключение - минимизирует риск потери контакта при вибрации

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток 4 А, нельзя подключать двигатели, нагреватели или мощные реле
• Подходит только для выключателей MCCB с гнездом под вспомогательный контакт - не работает с другими типами аппаратов
• Не имеет IP-защиты самостоятельно - зависит от герметичности основного выключателя
• Не рассчитан на частую механическую работу - не следует применять в циклических режимах с частотой выше 5–10 срабатываний в минуту

Примеры использования

• Сигнализация “выключатель включён” на пульте управления станком
• Логика АВР: система получает сигнал, что основной питание отключено, и запускает резервный источник
• Интеграция с PLC: входной дискретный сигнал от ВК-YON MD позволяет контролировать состояние оборудования в программе
• Автоматическое отображение статуса в SCADA-системе

Практические советы

• Проверьте наличие гнезда на вашем выключателе до заказа - не все модели MCCB поддерживают вспомогательные контакты
• Используйте провода сечением 0,5–2,5 мм2 - оптимально для винтовых клемм
• Затягивайте винты равномерно, избегайте перетяга - повредите пластиковую клемму
• Обозначьте провода на обоих концах - так проще диагностировать цепь при обслуживании
• Если нужен сигнал “выключатель выключен”, используйте нормально замкнутый контакт другого типа - этот вариант не имеет таких контактов
