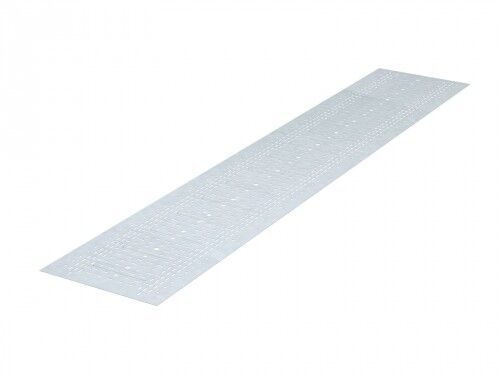

Вставка донная для лестничного лотка 200 L3000 цинк-ламель DKC UDM302ZL ДКС

Донная вставка 200, цинк-ламель от DKC (ДКС) в серия U5 Combitech предназначена для защиты кабелей от механических повреждений при прокладке в каналах и лотках. Благодаря прочному стальному основанию и высокой коррозионной стойкости покрытия, изделие обеспечивает долгую службу даже в агрессивных средах.

Назначение и область применения

Донная вставка 200, цинк-ламель используется внутри кабельных каналов и лотков системы U5 Combitech для предотвращения перегибов, провисания и повреждения кабелей при монтаже и эксплуатации. Применяется там, где требуется надёжная опора для кабельных трасс — например, в промышленных помещениях, на заводах, в энергообъектах и объектах ЖКХ.

Технические характеристики

• Ширина: 200 мм
• Длина: 3000 мм
• Толщина материала: 1 мм
• Материал: сталь
• Покрытие: цинк-ламель (магниевая смола с цинковыми и алюминиевыми хлопьями)
• Цвет: серый
• Перфорация: есть — позволяет фиксировать кабели и проходить через крепления
• Исполнение для больших расстояний: да — сохраняет жесткость при длинных участках без прогиба
• Широкодиапазонное исполнение: да — совместима с различными типами кабельных систем

Совместимость и монтаж

Донная вставка 200, цинк-ламель рассчитана на использование в системе U5 Combitech. Крепится к корпусу лотка или канала с помощью болта М6×16 (артикул СМ010616) и гайки М6 (артикул СМ100600). Перфорированная поверхность позволяет легко фиксировать кабели хомутами или крепёжными планками. Установка выполняется до прокладки кабелей — вставка укладывается на дно лотка и закрепляется по всей длине.

Безопасность и стандарты

Изделие соответствует требованиям к защите кабельных трасс в промышленной среде. Цинк-ламельное покрытие обеспечивает повышенную стойкость к коррозии, что снижает риск аварий из-за разрушения металла. Нет требований к заземлению — вставка является пассивным элементом защиты.

Преимущества

• Высокая жёсткость благодаря толщине 1 мм и усиленной конструкции — не деформируется под весом кабелей
• Лучшая коррозионная стойкость, чем у обычного цинкового покрытия — близка к нержавеющей стали
• Перфорация позволяет удобно крепить кабели и использовать дополнительные аксессуары
• Универсальное исполнение — подходит для любых нагрузок и длин участков
• Серый цвет не выделяется в системе, не влияет на эстетику монтажа

Ограничения применения

• Не предназначен для наружной установки без защитного кожуха — прямой контакт с осадками и УФ-излучением сокращает срок службы
• Не заменяет кабельный лоток — работает только как внутренняя опора
• Не рекомендуется для использования в средах с постоянным воздействием кислот, щелочей или солевых растворов — даже цинк-ламель со временем разрушается
• Требует точного соблюдения шага крепления — слишком редкие точки фиксации могут вызвать прогиб при большой массе кабелей

Примеры использования

• Защита силовых кабелей в промышленном лотке на производстве
• Поддержка слаботочных трасс в серверных помещениях
• Обустройство кабельных путей в цехах с высокой влажностью
• Монтаж в лотках с большими пролётами между опорами

Практические советы

• При использовании на длинных участках (более 2 м) увеличьте количество точек крепления — минимум один болт на каждый метр
• Проверьте соответствие ширины вставки (200 мм) внутренней ширине лотка — не допускайте зазоров больше 5 мм
• Донная вставка 200, цинк-ламель от DKC совместима только с комплектующими серии U5 Combitech — другие системы могут не иметь нужных мест крепления
• При необходимости резки — используйте ножницы по металлу, после чего обработайте кромки антикоррозийным составом
• Артикулы крепежа СМ010616 и СМ100600 всегда должны быть в наличии при заказе — они не входят в комплект вставки
