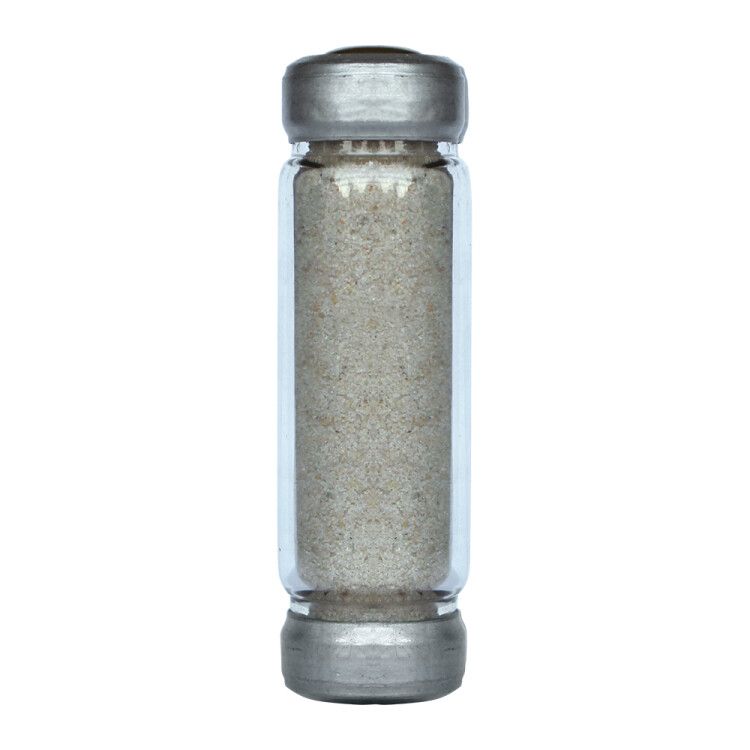

Вставка плавкая НПН2-60-10А-У3 | 110762 КЭАЗ

Вставка плавкая НПН2-60 10А У3 от КЭАЗ - это однополюсный предохранитель для защиты цепей переменного тока от перегрузок и коротких замыканий. Применяется в силовых системах промышленного оборудования, совместим с аппаратами на базе 63 А. Артикул 110762 соответствует серийному решению НПН2.

Назначение и область применения

Вставка плавкая НПН2-60 10А У3 предназначена для защиты электрических цепей переменного тока с частотой 50–60 Гц и напряжением до 380 В. Она срабатывает при превышении номинального тока в 10 А - как при длительной перегрузке, так и при внезапном коротком замыкании. Подходит для использования в силовых щитах, пускателях, контакторах и других аппаратах промышленного оборудования.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 380 В AC
• Разрывная способность: 10 кА - способна безопасно прервать ток короткого замыкания до этой величины
• Категория применения: gR - защищает от перегрузок и коротких замыканий, включая высокие импульсы тока
• Частота: 50/60 Гц
• Климатическое исполнение: У3 - работает при температуре от -10 до +55 C, умеренный климат, без повышенной влажности
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в корпус или распределительную коробку
• Мощностные потери: 4 Вт - показатель тепловых потерь при работе, влияет на нагрев в сборке
• Габариты: 78×22,5×0 мм - физические размеры вставки, не содержит толщины (плоская форма)
• Количество полюсов: 1
• Тип изделия: плавкая вставка, втычного исполнения
• Нормативные документы: ГОСТ 17242-86, ТУ3424-050-05758109-2009
• Код в реестре РЭП: РЭ-2496/20

Совместимость и монтаж

Вставка плавкая НПН2-60 10А У3 рассчитана на установку в устройства с основанием на 63 А. Монтаж осуществляется методом «втыкания» - вставка фиксируется в гнездо аппарата без крепления болтами. Для работы требуется совпадение типоразмера основания: не подходит для устройств с другими базами (например, НПН1 или НПН3). Установка возможна только при отключенном питании. После срабатывания вставка заменяется новой - восстановлению не подлежит.

Безопасность и стандарты

Вставка соответствует требованиям ГОСТ 17242-86 и техническим условиям ТУ3424-050-05758109-2009. Категория gR обеспечивает избирательную защиту в сетях с высокими пусковыми токами. Отсутствие степени защиты IP00 означает, что вставка должна использоваться исключительно внутри закрытых корпусов - открытый доступ к контактам запрещён.

Преимущества

• Высокая разрывная способность (10 кА) - надёжно прерывает аварийные токи даже в крупных промышленных системах
• Стандартный форм-фактор - легко заменяется в большинстве промышленных аппаратов КЭАЗ
• Низкие потери мощности (4 Вт) - снижают нагрев в месте установки, повышают долговечность соединений
• Сертифицировано по российским нормам - допущено к применению в объектах с обязательным соблюдением РЭП

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц
• Запрещена установка вне защитного корпуса - степень защиты IP00 делает её опасной при открытом доступе
• Не подходит для установки в устройства с другим типом основания (например, НПН1, НПН3, DIAZ) - необходимо проверить совместимость по размеру и типу гнезда
• Не рекомендовано использование при температурах ниже -10 C и выше +55 C - выход за диапазон может изменить время срабатывания
• Не предназначен для частого включения/выключения - служит только для аварийной защиты, а не для коммутации

Примеры использования

• Защита двигателей на конвейерах в пищевой промышленности
• Фазовая защита в пускателях насосных станций
• Автоматическая защита вводных шин в распределительных щитах
• Обеспечение безопасности в цепях управления станков с ЧПУ

Практические советы

• Перед заменой всегда отключите питание и убедитесь, что цепь обесточена - даже малые токи могут быть опасны
• Проверьте номер основания на аппарате: он должен быть 63 А, иначе вставка не войдёт или будет плохо контактировать
• Выбирайте вставку с номиналом тока, близким к максимальному рабочему току нагрузки - не более чем на 10–15 % выше
• При частых срабатываниях проверьте причину: возможно, проблема в самой нагрузке, а не в предохранителе
• Храните запасные вставки в сухом помещении - влага может вызвать окисление контактов
• Не используйте вставки с повреждёнными корпусами - даже микроскопические трещины нарушают герметичность и безопасность
