Вставка плавкая НПН2-60-20А-У3 | 110766 КЭАЗ

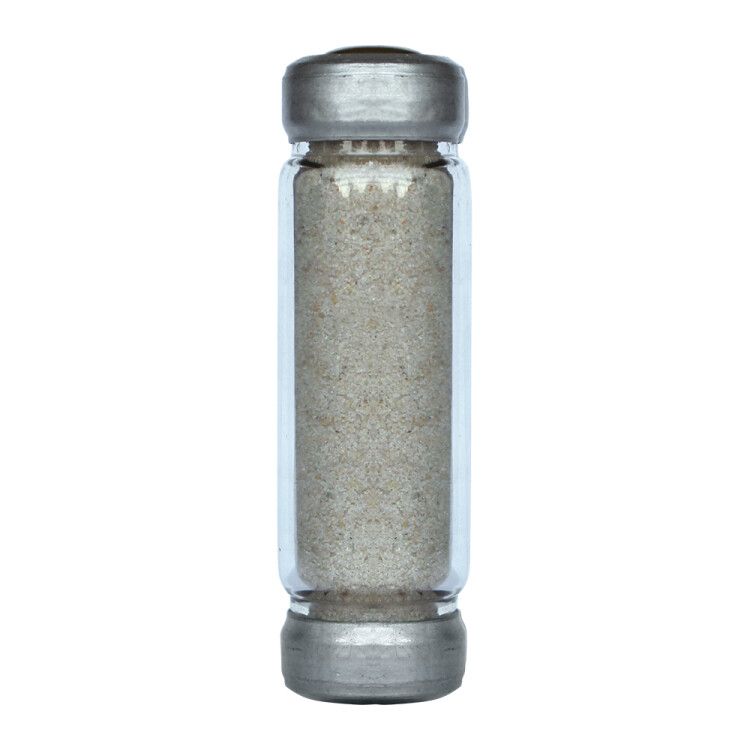

Вставка плавкая НПН2-60-20А-У3 от КЭАЗ - это цилиндрический предохранитель с номинальным током 20 А, предназначенный для защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Применяется в аппаратах управления и распределительных устройствах, где требуется надёжная и быстродействующая защита. Артикул 110766 соответствует серийному решению НПН2 от КЭАЗ.

Назначение и область применения

Вставка плавкая НПН2-60-20А-У3 используется для защиты электрических цепей постоянного и переменного тока от сверхтоков. Относится к категории gR - то есть обеспечивает избирательную защиту кабелей и оборудования от длительных перегрузок и коротких замыканий. Подходит для установки в силовые аппараты: контакторы, рубильники, автоматические выключатели, пускатели. Часто применяется в промышленном оборудовании - станках, конвейерах, насосах, системах вентиляции.

Технические характеристики

• Номинальный ток: 20 А - максимальный допустимый ток, который вставка может проводить постоянно без повреждений;
• Номинальное напряжение: 380 В AC - рассчитана на работу в сетях переменного тока до 380 В;
• Разрывная способность: 10 кА - способна безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Частота: 50/60 Гц - совместима со всеми стандартными сетями в России и за рубежом;
• Мощностные потери: 8 Вт - энергия, теряемая в виде тепла при прохождении номинального тока; важно учитывать при компактной сборке;
• Габариты: 78×22,5×0 мм - физический размер, определяющий посадочное место в держателе;
• Климатическое исполнение У3 - работает при температуре от –10 до +55 C, в условиях умеренного климата с возможностью запыления;
• Степень защиты IP00 - не имеет внешней защиты от пыли и воды; требует установки в закрытом корпусе или держателе;
• Тип исполнения: втычное - монтируется путём вставки в специальный контактный держатель;
• Количество полюсов: 1 - однополюсный элемент, предназначен для защиты одного провода в цепи;
• Нормативы: ГОСТ 17242-86, ТУ3424-050-05758109-2009 - соответствие российским требованиям к плавким вставкам.

Совместимость и монтаж

Вставка плавкая НПН2-60-20А-У3 совместима с держателями типа НПН2, которые используются в аппаратах КЭАЗ и аналогичных изделиях других производителей. Монтаж осуществляется методом втыкания - вставка просто вводится в контактные гнёзда держателя. Обязательно проверяйте посадочные размеры: диаметр держателя должен точно соответствовать 22,5 мм, а длина - 78 мм. Не используйте держатели с изношенными контактами - это снижает надёжность и вызывает перегрев.

Безопасность и стандарты

Вставка соответствует ГОСТ 17242-86 и техническим условиям ТУ3424-050-05758109-2009, что гарантирует её безопасность при работе в промышленных условиях. Категория применения gR означает высокую селективность - она срабатывает точнее, чем обычные вставки, и не влияет на соседние цепи. Код в реестре РЭ-2496/20 подтверждает легальность продукта в рамках регулирования радиоэлектронной продукции.

Преимущества

• Высокая разрывная способность (10 кА) позволяет применять в местах с большими токами КЗ - например, рядом с трансформаторами;
• Низкие потери мощности (8 Вт) снижают нагрев в аппаратах, особенно важны при плотной компоновке;
• Универсальная форма втычного исполнения обеспечивает совместимость с широким спектром держателей;
• Произведена на КЭАЗ - заводе с многолетним опытом производства промышленных коммутационных устройств;
• Поддерживает частоты 50/60 Гц - годится для любых сетей, включая импортное оборудование.

Ограничения применения

• Не предназначена для работы вне закрытых корпусов - степень защиты IP00 исключает использование на открытом воздухе или во влажных средах;
• Не подходит для защиты чувствительной электроники - предназначена только для силовых цепей;
• Требует обязательного использования совместимого держателя; самостоятельная установка в провода без держателя недопустима;
• Не рекомендуется использовать при температурах ниже –10 C - возможно изменение характеристик плавкого элемента;
• Не является самовосстанавливающимся - после срабатывания необходимо заменить вставку новой.

Примеры использования

• Защита двигателя 15 кВт в пускателе ПМА-25 от КЭАЗ;
• Фазовая защита в распределительном щите с автоматическими выключателями;
• Обеспечение безопасности в системе конвейерного управления на пищевом производстве;
• Встраивание в старые модели аппаратов, где требуется замена оригинальной вставки на аналог НПН2-60-20А-У3.

Практические советы

• Перед заменой всегда отключайте питание и проверяйте отсутствие напряжения - даже при выключенном оборудовании может сохраняться заряд;
• Выбирайте вставку с таким же номиналом - нельзя заменять 20 А на 25 А или 16 А без пересчёта нагрузки;
• Проверьте состояние держателя перед установкой: окисление контактов или деформация пружин увеличивает риск перегрева;
• При использовании нескольких вставок в одном устройстве - соблюдайте одинаковый тип и класс (gR); смешивать с другими категориями опасно;
• Храните вставки в сухом месте - попадание влаги на поверхность может вызвать микротрещины в стекле или керамике.
