Вставка плавкая ППН-33 100/20А габарит 00C PROxima EKF fus-33/100/20

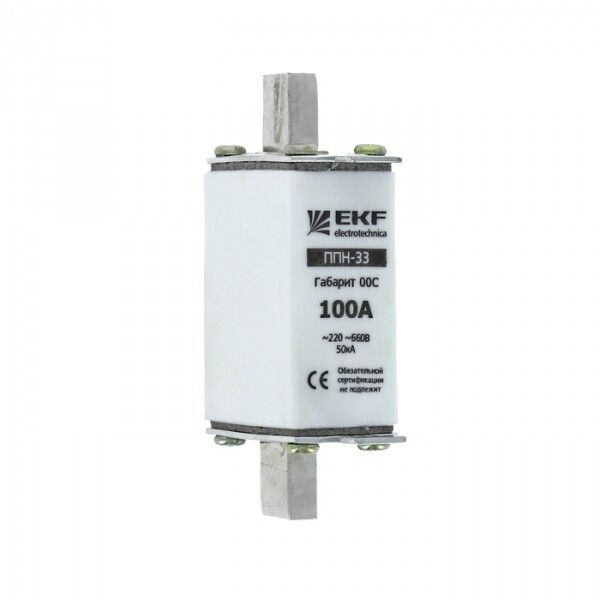

Плавкая вставка ППН-33 100/20А габарит 00С от EKF - это однополюсный втычной предохранитель для защиты цепей переменного тока от перегрузок и коротких замыканий. Применяется в распределительных щитах и промышленных установках, соответствует требованиям ГОСТ Р 50339.1-92. Артикул fus-33/100/20.

Назначение и область применения

Плавкая вставка ППН-33 100/20А габарит 00С используется для защиты кабельных линий, оборудования и электрощитов от сверхтоков - как при длительной перегрузке, так и при аварийном коротком замыкании. Подходит для установки в низковольтные комплектные устройства: распределительные панели ЩО-70, вводно-распределительные устройства ВРУ1, шкафы ШРС1 и аналогичные системы. Работает в сетях переменного тока 50 Гц с напряжением до 660 В.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 660 В
• Отключающая способность: 50 кА - способна безопасно прервать максимальный ток КЗ
• Категория применения: gL/gG - защищает кабели и оборудование от перегрузок и КЗ
• Род тока: переменный (AC), 50 Гц
• Количество полюсов: 1
• Способ монтажа: монтажная плата - фиксируется в специальном держателе на плате
• Габарит: 00C - компактный формат, совместимый со стандартными держателями
• Материал корпуса: пластик
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в закрытую аппаратуру
• Диапазон рабочих температур: от -40 до +55 C
• Климатическое исполнение: УХЛ3 - рассчитана на работу в условиях умеренного и холодного климата с повышенной влажностью
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Плавкая вставка ППН-33 100/20А габарит 00С устанавливается в держатели, соответствующие габариту 00C. Монтаж осуществляется на монтажную плату - вставляется в пазы и фиксируется механически. Для замены рекомендуется использовать универсальный съемник, указанный производителем. Не допускается установка в открытые цепи - требуется герметичная оболочка из-за отсутствия степени защиты (IP00). Совместима с держателями, предназначенными для предохранителей серии ППН, включая модели ПН-2, но не взаимозаменяема с другими типами (например, DIAZED или BS88).

Безопасность и стандарты

Плавкая вставка ППН-33 100/20А габарит 00С соответствует ГОСТ Р 50339.1-92, что гарантирует соответствие требованиям безопасности и надежности для промышленного применения. Категория gL/gG обеспечивает селективную защиту: быстрое отключение при КЗ и медленное - при перегрузке. Наличие индикатора срабатывания позволяет визуально определить, что вставка сработала, снижая время диагностики.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для систем с высокими токами КЗ
• Низкие потери мощности - на 40% ниже, чем у старых моделей ПН-2, что снижает нагрев и энергопотери
• Компактные габариты - на 15% меньше, чем у ПН-2, экономит место в щитах
• Индикатор срабатывания - позволяет быстро выявить поврежденную вставку без тестирования
• Удобство замены - совместима с универсальным съемником, исключает контакт с токоведущими частями

Ограничения применения

• Не предназначена для работы в открытом виде - IP00 требует обязательной установки в защищенную аппаратуру
• Подходит только для переменного тока 50 Гц - не работает в постоянном токе
• Не рекомендуется для защиты чувствительной электроники - предназначена для кабелей и двигателей, а не для точной электроники
• Пластиковый корпус не выдерживает экстремальных механических нагрузок - не следует применять в вибрационных средах без дополнительной фиксации

Примеры использования

• Защита входных кабелей в распределительных щитах ЩО-70
• Обеспечение селективной защиты двигателя 15 кВт в шкафу ШРС1
• Функциональная вставка в ВРУ1 для защиты группы освещения
• Установка в автоматические рубильники и контакторы с комбинированной защитой

Практические советы

• При замене всегда проверяйте соответствие габарита 00C - неверный размер не позволит установить вставку или вызовет плохой контакт
• Используйте только оригинальный съемник - попытки вытащить вставку пассатижами могут повредить держатель
• Проверьте наличие индикатора перед установкой - если он выбит, вставка уже сработала
• Убедитесь, что температура окружающей среды не выходит за пределы -40…+55 C - особенно важно при монтаже вне помещений
• Не используйте эту вставку в качестве замены для предохранителей других серий (например, ПН-2) без проверки характеристик - даже при одинаковом токе возможны различия в времени-токовой характеристике
