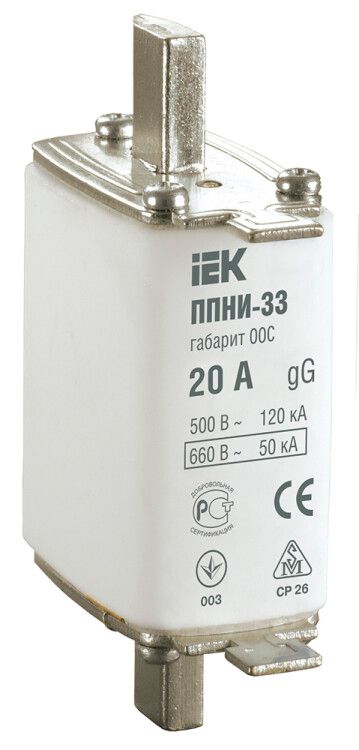

Плавкая вставка предохранителя ППНИ-33, габарит 00С, 20А | DPP11-020 IEK

Вставка плавкая предохранителя ППНИ-33, габарит 00С, 20А от IEK предназначена для защиты цепей от перегрузок и коротких замыканий в промышленном оборудовании. Артикул dpp11-020 соответствует стандартным требованиям и применяется в системах с переменным током до 690 В.

Назначение и область применения

Вставка плавкая предохранителя ППНИ-33, габарит 00С, 20А используется для защиты электрических цепей от сверхтоков - как при длительной перегрузке, так и при аварийном коротком замыкании. Применяется в промышленных установках с переменным током частотой 50 Гц. Подходит для монтажа в распределительных щитах, шкафах управления, ВРУ, ЩО, ШРПНН и других аппаратах низкого напряжения. Номинальное напряжение 690 В позволяет использовать её в трёхфазных и однофазных сетях.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети;
• Отключающая способность: 150 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Тип изделия: плавкая вставка - элемент, который разрушается при превышении тока, защищая остальную цепь;
• Габарит: 00С - стандартный размер, совместимый с держателями и аппаратами этого класса;
• Категория применения: gL/gG - универсальная защита для кабелей и оборудования, включая двигатели и силовые цепи;
• Количество полюсов: 1 - однополюсная вставка, рассчитана на одну фазу или один проводник;
• Исполнение: втычное - устанавливается путём вставления в контактные зажимы;
• Индикатор состояния: передний - визуальное определение сработавшей вставки через окно на корпусе;
• Степень защиты: IP00 - нет внешней защиты, требует установки в закрытые корпуса или держатели;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность;
• Срок службы: 15 лет - гарантируемый срок эксплуатации при соблюдении условий;
• Нормативные документы: ГОСТ Р 50339.0-92, ГОСТ Р 50339.2-92 - соответствие российским стандартам на предохранители.

Совместимость и монтаж

Вставка плавкая предохранителя ППНИ-33, габарит 00С, 20А устанавливается в держатели и аппараты, поддерживающие габарит 00С. Монтаж осуществляется методом втыкания - контакты вставки соединяются с зажимами держателя. Для надёжного контакта необходимо проверить состояние пружинных контактов в держателе. Индикатор состояния расположен спереди - после срабатывания он становится видимым, что упрощает диагностику. Обязательно используйте держатель с изоляцией и механической защитой, поскольку сама вставка имеет степень защиты IP00.

Безопасность и стандарты

Вставка соответствует ГОСТ Р 50339.0-92 и ГОСТ Р 50339.2-92, которые регламентируют требования к предохранителям общего применения. Категория gL/gG обеспечивает селективность и координированную работу с другими защитными устройствами. Отключающая способность 150 кА гарантирует безопасное отключение даже при крупных аварийных токах. Условия эксплуатации УХЛ3 позволяют применять изделие в помещениях с умеренным климатом, включая неотапливаемые объекты.

Преимущества

• Высокая отключающая способность - 150 кА - обеспечивает надёжную защиту в условиях высоких токов КЗ;
• Визуальный индикатор срабатывания - ускоряет поиск неисправности без демонтажа;
• Совместимость с широким кругом держателей и аппаратов благодаря стандартизированному габариту 00С;
• Долгий срок службы - 15 лет - снижает затраты на обслуживание;
• Соответствие российским стандартам - упрощает сертификацию и использование в государственных и промышленных проектах.

Ограничения применения

• Не предназначен для работы в открытых условиях - IP00 требует обязательной установки в защищённый корпус или держатель;
• Не подходит для цепей постоянного тока - только для переменного тока (AC) до 690 В;
• Не рекомендуется для защиты чувствительной электроники - категория gG ориентирована на мощные нагрузки, а не на точную селективность;
• Максимальный ток 20 А - нельзя использовать для цепей выше этого значения без риска неконтролируемого нагрева и повреждения оборудования.

Примеры использования

• Защита входного кабеля в распределительном щите (ВРУ) на 20 А;
• Фазовая защита двигателя в шкафу управления (ШРПНН);
• Защита цепей освещения в трансформаторной подстанции (ЩО);
• Автоматическая защита ввода в промышленный конвейер или насосную станцию.

Практические советы

• Выбирая вставку, всегда проверяйте габарит 00С - не все держатели подходят для других типов (например, 00, 0, 1);
• При замене сработавшей вставки обязательно отключите питание и убедитесь, что причина срабатывания устранена - повторное включение без диагностики опасно;
• Для удобства обслуживания используйте держатели с возможностью быстрой замены и наличием защитных крышек;
• Проверьте соответствие номинального тока вставки и автомата/контактора в цепи - не допускайте значительного превышения;
• Храните запасные вставки в сухом месте - влага может повлиять на контактные поверхности.
