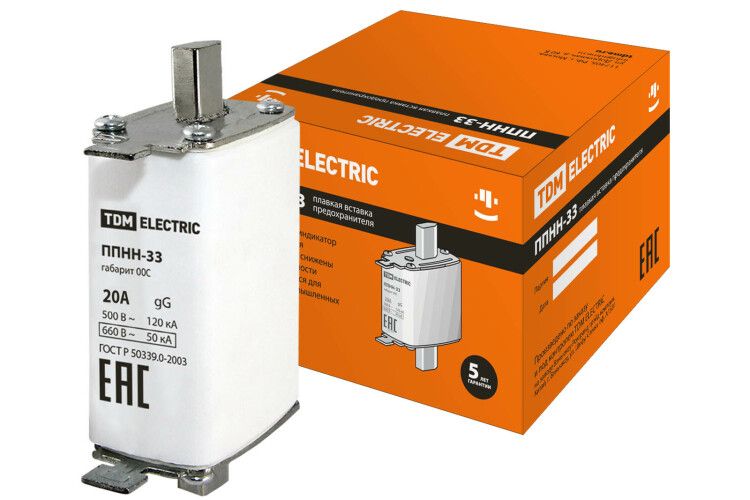

Плавкая вставка предохранителя ППНН-33, габарит 00C, 20А | SQ0713-0066 TDM

Плавкая вставка предохранителя ППНН-33, габарит 00C, 20А от TDM ELECTRIC предназначена для защиты электрооборудования от сверхтоков - перегрузок и коротких замыканий. Устройство надёжно работает в промышленных сетях переменного тока до 660 В и применяется там, где требуется быстрое отключение цепи при аварийной ситуации.

Назначение и область применения

Плавкая вставка ППНН-33, габарит 00C, 20А используется для защиты кабельных линий и оборудования от повреждений при перегрузках и коротких замыканиях. Она соответствует категории gL/gG - значит, обеспечивает селективную защиту как на начальных этапах перегрузки, так и при высоких токах КЗ.

• Вводно-распределительные устройства (ВРУ)
• Распределительные шкафы (ШРС, ШР, ПР)
• Ящики и шкафы управления
• Оборудование трансформаторных подстанций (КСО, ЩО)

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который вставка выдерживает длительно без срабатывания.
• Номинальное напряжение: 660 В AC - допустимое рабочее напряжение сети переменного тока.
• Габарит: NH0 (обозначен как “0” в характеристиках) - стандартизированный размер, совместимый с держателями типа NH0.
• Отключающая способность: 50 кА - максимальная величина тока короткого замыкания, которую вставка безопасно прерывает без разрушения корпуса.
• Тип тока: переменный (AC) - не постоянным током.
• Категория применения: gL/gG - универсальная защита для кабелей, двигателей, преобразователей частоты и другого промышленного оборудования.

Совместимость и монтаж

Плавкая вставка ППНН-33, габарит 00C, 20А устанавливается в держатели предохранителей стандарта NH0. Для правильной установки проверьте соответствие типоразмера контактов - они должны плотно фиксироваться без люфта. Направление монтажа не имеет значения, однако рекомендуется использовать держатели с индикацией сработавшей вставки.

Не используйте адаптеры или переходники - это снижает контактное давление и увеличивает риск нагрева. Перед заменой обязательно отключите питание и убедитесь, что цепь обесточена.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60269-1/2 для предохранителей класса gL/gG. Конструкция гарантирует безопасное гашение дуги даже при максимальном токе КЗ в 50 кА. Материалы контактов - медные с гальваническим покрытием - обеспечивают устойчивость к окислению и долгую работу в условиях повышенной влажности и запылённости.

Преимущества

• Высокая отключающая способность (50 кА) позволяет применять её в мощных системах с большими токами КЗ.
• Стандартный габарит NH0 обеспечивает широкую совместимость с популярными держателями.
• Медные контакты с защитным покрытием минимизируют потери энергии и продлевают срок службы.
• Категория gL/gG даёт точную защиту как при малых перегрузках, так и при внезапных КЗ - важное преимущество для автоматических линий.

Ограничения применения

• Не предназначен для работы в цепях постоянного тока (DC) - возможен отказ или опасное горение дуги.
• Не следует использовать вместо предохранителей других габаритов (например, NH1/NH2) - несовпадение размеров вызовет плохой контакт и перегрев.
• Электронные нагрузки с высокими импульсными токами (например, частотные преобразователи) требуют специальной координации - возможно ложное срабатывание.

Примеры использования

• Защита входного кабеля питания в щите управления насосной станцией.
• Фазовая защита двигателя 15 кВт в промышленном конвейере.
• Автоматическое отключение при КЗ в распределительном шкафе КСО на трансформаторной подстанции.

Практические советы

• Перед заменой вставки ППНН-33, габарит 00C, 20А всегда определите причину срабатывания - часто проблема в самом оборудовании, а не в самой вставке.
• Выбирая аналогичную вставку, ориентируйтесь на ток 20 А и габарит NH0 - другие параметры (напряжение, отключающая способность) можно брать выше, но не ниже указанных.
• Проверяйте состояние держателя после каждого срабатывания - трещины, следы дуги или деформация контактов требуют немедленной замены держателя.
• На объектах с высокой влажностью или химически активной средой дополнительно контролируйте целостность гальванического покрытия контактов.
