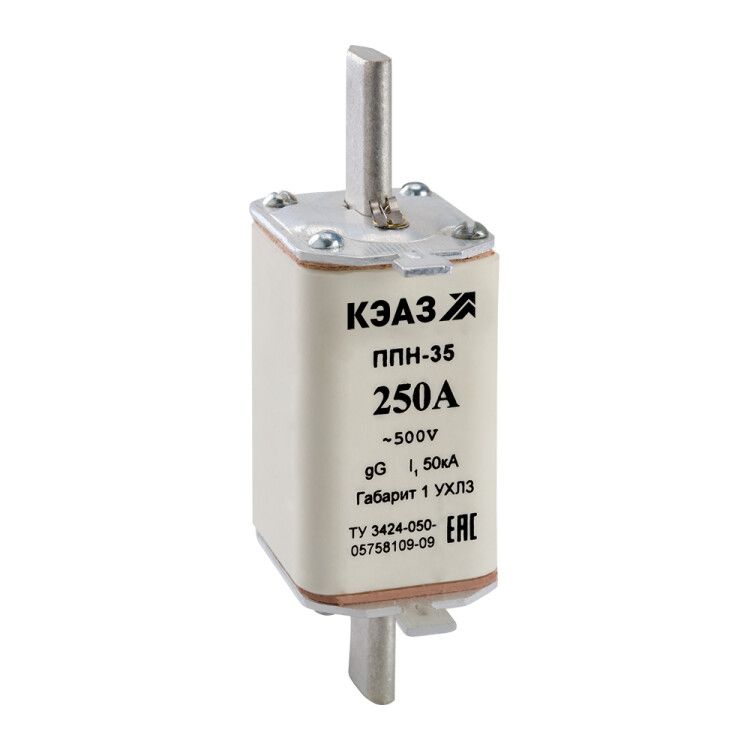

Вставка плавкая ППН 35 125А Х1 габарит 1 УХЛ3 КЭАЗ 120235

Вставка плавкая ППН-35-Х1-1-125А-УХЛ3 - это однополюсный предохранитель ножевого типа, предназначенный для защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Произведён КЭАЗ, соответствует типоразмеру 1 и рассчитан на ток 125 А, что делает его надёжным решением для промышленной автоматики и распределительных устройств.

Назначение и область применения

Вставка плавкая ППН-35-Х1-1-125А-УХЛ3 используется для защиты оборудования в силовых цепях переменного тока частотой 50–60 Гц. Применяется в щитах управления, пускателях, рубильниках и других аппаратах, где требуется быстрое отключение при аварийном токе. Подходит для установки на промышленные станки, конвейеры, насосы и другую тяжёлую технику.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 500 В переменного тока (AC)
• Количество полюсов: 1
• Отключающая способность: 50 кА - способна безопасно прервать максимальный ток короткого замыкания до этого значения
• Типоразмер: 1 - совместима с контактными системами, предназначенными для этого габарита
• Мощность потерь: 12,2 Вт - показатель тепловых потерь при работе на номинальном токе
• Частота: 50 / 60 Гц
• Диапазон рабочих температур: от -60 C до +40 C - позволяет использовать в холодных условиях, включая открытые площадки и неотапливаемые помещения
• Климатическое исполнение: УХЛ3 - устойчив к влажности, запылению и колебаниям температуры в умеренно-холодном климате
• Категория применения: gL/gG - обеспечивает защиту как от длительных перегрузок, так и от высоких токов короткого замыкания
• Индикация срабатывания: верхний бойк - механический индикатор выдвигается при перегорании элемента, визуально сигнализируя об отказе
• Степень защиты: IP00 - не имеет внешней защиты; требует установки в корпус или защищённую среду
• Способ монтажа: на аппарат - вставляется в специальные зажимы, расположенные на коммутационных устройствах
• Нормативные документы: ГОСТ Р 50339.0-2003, ТУ3424-050-05758109-2009

Совместимость и монтаж

Вставка плавкая ППН-35-Х1-1-125А-УХЛ3 совместима с аппаратами, имеющими зажимы для предохранителей типоразмера 1. Монтаж осуществляется путём введения ножевых контактов в фиксирующие пазы - без инструментов. Обязательно проверьте соответствие ширины и глубины зажимов, чтобы избежать плохого контакта. Нельзя использовать в местах с доступом к токоведущим частям - из-за IP00 требуется обязательная установка в закрытый корпус или распределительный щит.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50339.0-2003 и собственным техническим условиям КЭАЗ. Категория gL/gG гарантирует селективность и координированную работу с другими защитными устройствами. Бойковый индикатор повышает безопасность обслуживания - позволяет быстро определить причину отключения без вскрытия аппарата.

Преимущества

• Высокая отключающая способность (50 кА) - надёжно работает даже при серьёзных авариях
• Механический индикатор срабатывания - снижает время диагностики и ремонта
• Широкий температурный диапазон - подходит для работы в суровых условиях
• Совместимость с большинством промышленных аппаратов типоразмера 1
• Производство КЭАЗ - известный российский бренд с проверенной качеством комплектующих

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц
• IP00 - нельзя устанавливать вне защитного корпуса; риск поражения током при открытом доступе
• Не рекомендовано использование в агрессивных химических средах - хотя исполнение УХЛ3 допускает влажность, прямой контакт с маслом, кислотами или солями недопустим
• Запрещено перегружать свыше 125 А - превышение тока приведёт к неконтролируемому выходу из строя

Примеры использования

• Защита входного автомата на промышленном станке с двигателем 55–75 кВт
• Фазовая защита в частотных преобразователях с номинальным током 125 А
• Встраивание в рубильники и контакторы серии ПМЛ, ПМА, ПКП
• Щиты управления на объектах с низкотемпературным режимом (например, холодильные камеры, логистические терминалы)

Практические советы

• При замене всегда используйте оригинальную вставку ППН-35-Х1-1-125А-УХЛ3 - аналоги могут отличаться по времени-токовой характеристике
• Проверяйте состояние зажимов перед установкой - окисление или деформация контактов вызывают нагрев и преждевременный выход из строя
• Если индикатор сработал, но в цепи нет видимых повреждений - проведите диагностику нагрузки и кабелей: возможна внутренняя замыкание
• Для удобства обслуживания выбирайте аппараты с прозрачными крышками - позволит контролировать положение бойка без демонтажа
• Учитывайте посадочные размеры: типоразмер 1 имеет стандартные габариты, но убедитесь, что ваш аппарат именно для него, а не для 000 или 2
