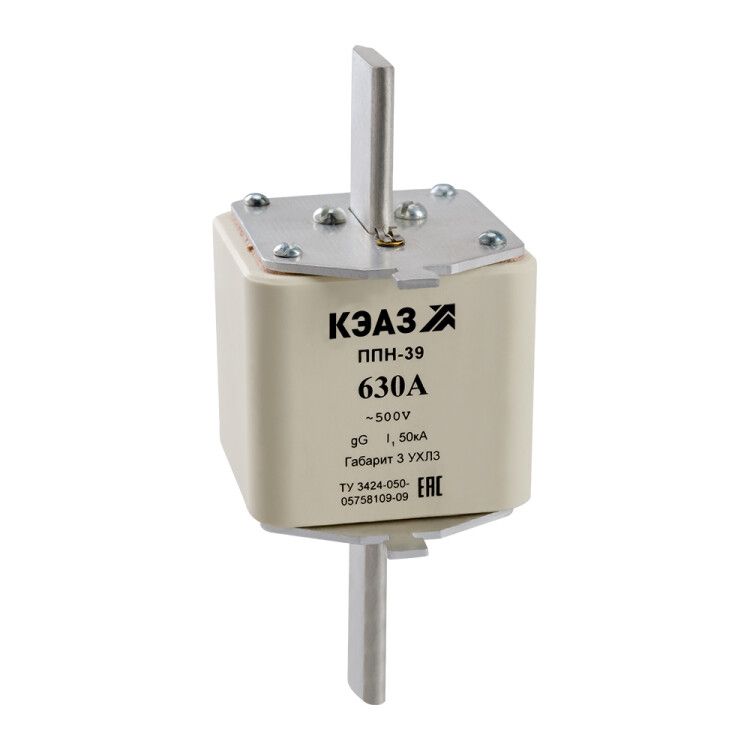

Вставка плавкая ППН 39 125А Х3 габарит 3 УХЛ3 КЭАЗ 120257

Вставка плавкая ППН-39-Х3-3-125А-УХЛ3 - это однополюсный предохранитель ножевого типа, предназначенный для защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Произведённая КЭАЗ, эта вставка соответствует требованиям ГОСТ Р 50339.0-2003 и применяется в промышленном оборудовании с высокими токами короткого замыкания.

Назначение и область применения

Вставка плавкая ППН-39-Х3-3-125А-УХЛ3 используется для защиты электрических цепей в распределительных устройствах, пускателях, контакторах и других аппаратах силовой автоматики. Подходит для установки в коммунальной, энергетической и промышленной сферах - например, на станках, конвейерах, насосных станциях и системах вентиляции. Предназначена исключительно для работы в сетях переменного тока с частотой 50/60 Гц.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 690 В AC
• Отключающая способность: 50 кА
• Категория применения: gL/gG - защищает кабели и оборудование от длительных перегрузок и сверхтоков
• Типоразмер: 3 - совместим с предохранителями этого габарита
• Мощность потерь: 12,2 Вт - влияет на нагрев при работе, учитывается при проектировании теплоотвода
• Исполнение: втычное - вставляется в держатель без инструментов
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C, подходит для холодных регионов и неотапливаемых помещений
• Индикация срабатывания: верхняя - видимый выступ бойка указывает на пробой
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в корпус или держатель с защитой
• Количество полюсов: 1
• Наличие бойка: да - механический индикатор срабатывания
• Нормативные документы: ГОСТ Р 50339.0-2003, ТУ3424-050-05758109-2009

Совместимость и монтаж

Вставка плавкая ППН-39-Х3-3-125А-УХЛ3 устанавливается в держатели предохранителей типоразмера 3, совместимые с изделиями серии ППН. Монтаж осуществляется путём втыкания в контактную группу аппарата - без болтов или зажимов. Для надёжной работы необходимо использовать держатели с хорошим контактом и достаточным усилием зажима. Нельзя устанавливать в держатели другого типоразмера - риск перегрева и выхода из строя.

Безопасность и стандарты

Вставка соответствует требованиям ГОСТ Р 50339.0-2003 и техническим условиям КЭАЗ. Отключение происходит при превышении допустимого тока - элемент плавится, разрывая цепь. Бойк обеспечивает визуальную индикацию срабатывания. Поскольку степень защиты IP00, вставка должна использоваться только внутри закрытых корпусов или держателей с классом защиты не ниже IP44.

Преимущества

• Высокая отключающая способность (50 кА) - надёжно защищает даже при серьёзных аварийных режимах
• Работает в широком диапазоне температур - подходит для суровых условий эксплуатации
• Встроенный бойк позволяет быстро определить причину отказа без тестирования
• Совместимость со стандартными держателями типоразмера 3 - легко заменяется
• Произведена КЭАЗ - проверенная надёжность в промышленных условиях

Ограничения применения

• Не предназначен для постоянной работы при токах выше 125 А - возможен перегрев и преждевременное сгорание
• Не защищает от импульсных перенапряжений - требуется дополнительная защита (например, разрядники)
• IP00 - нельзя применять в открытых местах, на улице или во влажных помещениях без корпуса
• Подходит только для переменного тока - не работает в цепях постоянного тока
• Запрещено ремонтировать - после срабатывания заменяется полностью

Примеры использования

• Защита входных цепей частотных преобразователей на 690 В
• Автоматическая защита двигателей средней мощности в промышленных линиях
• Фазовая защита в щитах управления насосных станций
• Входные автоматы в распределительных пунктах с высокой токовой нагрузкой

Практические советы

• При замене всегда используйте новую вставку ППН-39-Х3-3-125А-УХЛ3 - старая может иметь микротрещины, снижающие надёжность
• Проверяйте плотность контактов в держателе перед установкой - плохой контакт вызывает перегрев даже при номинальном токе
• Учитывайте посадочные размеры: типоразмер 3 имеет фиксированные габариты - не подходят другие типы, даже с таким же током
• При эксплуатации в условиях низких температур (-40…-60 C) убедитесь, что держатель не хрупкий - некоторые материалы теряют прочность на морозе
• Для удобства обслуживания выбирайте держатели с прозрачными крышками - позволяют контролировать состояние бойка без вскрытия
