Предохранитель ППН-39-X3-3-100А-УХЛ3 - 111394 КЭАЗ

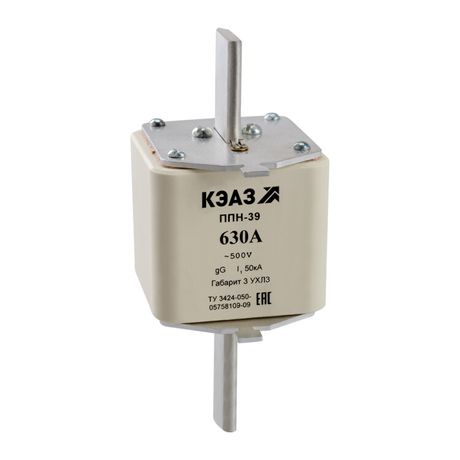

Вставка плавкая ППН-39-X3-3-100А-УХЛ3 от КЭАЗ - это однополюсная плавкая вставка ножевого типа, предназначенная для защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Применяется в аппаратах с номинальным напряжением до 690 В и током до 100 А, особенно там, где требуется надёжная отключающая способность до 50 кА.

Назначение и область применения

Вставка плавкая ППН-39-X3-3-100А-УХЛ3 используется для защиты оборудования в силовых цепях переменного тока частотой 50/60 Гц. Подходит для установки в выключатели нагрузки, рубильники, контакторы и другие коммутационные аппараты, где необходима быстрая и гарантированная отсечка аварийного тока. Область применения - промышленные объекты: станки, конвейеры, распределительные щиты, системы управления технологическими процессами.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 690 В переменного тока (AC)
• Отключающая способность: 50 кА
• Категория применения: gL/gG - защищает кабели и оборудование от перегрузок и коротких замыканий
• Типоразмер: 3 (габариты соответствуют стандарту для втычных вставок)
• Мощность потерь: 11 Вт (при номинальном токе)
• Количество полюсов: 1
• Частота: 50/60 Гц
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C
• Степень защиты: IP00 - без внешней защиты, требует установки в корпус или герметичную среду
• Индикация срабатывания: верхняя - видна через окно в крышке аппарата
• Наличие бойка: да - механический указатель выбивания плавкой вставки
• Способ монтажа: на аппарат - устанавливается в специальные зажимы внутри коммутационного устройства
• Нормативные документы: ГОСТ Р 50339.0-2003, ТУ3424-050-05758109-2009

Совместимость и монтаж

Вставка плавкая ППН-39-X3-3-100А-УХЛ3 совместима с аппаратами, рассчитанными на типоразмер 3 и номинальный ток 100 А. Монтаж осуществляется путём вставления в контактные зажимы на лицевой стороне аппарата - например, в рубильник или автоматический выключатель нагрузки. Для правильной работы необходимо соблюдать усилие затяжки контактов, указанное в руководстве по эксплуатации аппарата. Бойк и индикатор позволяют визуально определить сработавшую вставку без вскрытия корпуса.

Безопасность и стандарты

Вставка плавкая ППН-39-X3-3-100А-УХЛ3 соответствует требованиям ГОСТ Р 50339.0-2003 и техническим условиям ТУ3424-050-05758109-2009. Категория gL/gG обеспечивает избирательную защиту: вставка срабатывает медленнее при длительных перегрузках и очень быстро при КЗ. Это снижает риск ложных срабатываний и повышает коэффициент сохранности оборудования. Несмотря на высокую отключающую способность, степень защиты IP00 требует обязательного размещения в закрытом корпусе - использование вне оболочки запрещено.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для сетей с большими токами КЗ
• Надёжный индикатор срабатывания с бойком - позволяет быстро диагностировать отказ
• Работает в широком диапазоне температур - от -60 C до +40 C, что важно для холодных регионов и открытых площадок
• Совместимость со стандартными аппаратами КЭАЗ и аналогами других производителей, поддерживающими типоразмер 3
• Низкие тепловые потери (11 Вт) - снижают нагрев контактов и увеличивают срок службы аппарата

Ограничения применения

• Не предназначена для постоянного использования в условиях повышенной влажности, пыли или агрессивной среды - IP00 не обеспечивает физическую защиту
• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц
• Требует точного соответствия типоразмера 3 и номинальному току 100 А; применение с другими вставками может привести к некорректной работе защиты
• Не рекомендуется использовать в системах с частыми включениями/выключениями - плавкие вставки не предназначены для оперативного переключения

Примеры использования

• Защита двигателя 75 кВт в промышленном станке с питанием 690 В
• Автоматический выключатель нагрузки в распределительном шкафу на заводе
• Щитовая установка в холодильном комплексе с экстремальными температурами
• Контакторы в системах конвейеров на пищевых производствах

Практические советы

• При замене всегда используйте оригинальную вставку ППН-39-X3-3-100А-УХЛ3 - не заменяйте её на вставки другого типоразмера даже при совпадении тока
• Проверьте состояние контактов перед установкой новой вставки - окисление или деформация могут вызвать перегрев
• Убедитесь, что аппарат, в который устанавливается вставка, имеет сертификат соответствия типоразмеру 3
• При использовании в условиях низких температур (-40…-60 C) допускается более долгий прогрев после включения - не спешите считать срабатывание отказом
• Храните вставки в сухом месте - попадание влаги на элементы может изменить время срабатывания
