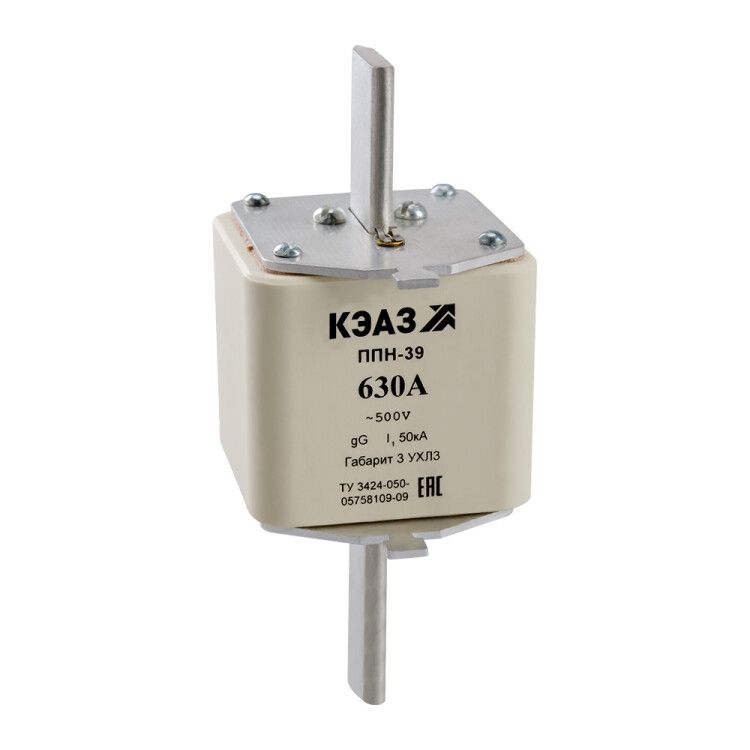

Вставка плавкая ППН 39 250А X3 габарит 3 УХЛ3 КЭАЗ 111397

Вставка плавкая ППН-39-X3-3-250А-УХЛ3 от КЭАЗ - это однополюсная плавкая вставка ножевого типа, предназначенная для защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Применяется в аппаратах с высокими токами, где требуется надёжное и быстрое отключение. Артикул 111397 соответствует типоразмеру 3 и номинальному току 250 А.

Назначение и область применения

Вставка плавкая ППН-39-X3-3-250А-УХЛ3 используется для защиты оборудования в силовых цепях переменного тока. Подходит для установки в выключатели нагрузки, рубильники, контакторы и другие коммутационные аппараты, работающие в условиях повышенной нагрузки. Назначена для промышленного использования - например, на станках, конвейерах, распределительных щитах и системах управления энергоёмкими механизмами.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 690 В AC - максимальное напряжение сети, для которой предназначена вставка;
• Отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Категория применения: gL/gG - универсальная защита от перегрузок и коротких замыканий, соответствует международным требованиям;
• Частота: 50/60 Гц - совместима со всеми стандартными сетями;
• Мощностные потери: 23 Вт - тепловые потери при работе на номинальном токе, влияют на нагрев корпуса аппарата;
• Типоразмер: 3 - физические габариты, определяющие совместимость с держателями;
• Исполнение: втычное - вставка устанавливается в держатель путём вставления ножевых контактных частей;
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C, подходит для холодных регионов и неотапливаемых помещений;
• Индикатор срабатывания: верхний - визуальный сигнал (выбрасывается бойко) при перегорании;
• Степень защиты: IP00 - нет защиты от внешних воздействий; требует установки в закрытый корпус или держатель с защитой;
• Наличие бойка: да - обеспечивает визуальное и механическое указание на сработавшую вставку;
• Количество полюсов: 1 - защищает одну фазу или один провод;
• Нормативные документы: ГОСТ Р 50339.0-2003, ТУ3424-050-05758109-2009 - соответствие российским стандартам качества.

Совместимость и монтаж

Вставка плавкая ППН-39-X3-3-250А-УХЛ3 устанавливается исключительно в держатели, рассчитанные на типоразмер 3 и номинальный ток 250 А. Монтаж осуществляется на аппарат - то есть вставка вводится в специальные зажимы держателя, расположенного на корпусе устройства. Для правильной работы необходимо соблюдать посадочные размеры и усилие затяжки контактов. Не допускается использование с другими типоразмерами - даже если визуально вставка кажется подходящей, это создаёт риск перегрева и аварии.

Безопасность и стандарты

Вставка соответствует требованиям ГОСТ Р 50339.0-2003 и техническим условиям КЭАЗ. Категория gL/gG гарантирует селективную работу: она отключает цепь при длительных перегрузках и при сверхтоке короткого замыкания. Благодаря наличию бойка оператор получает явный визуальный сигнал о срабатывании. Однако из-за степени защиты IP00 вставка не должна использоваться вне герметичного держателя - открытая установка недопустима.

Преимущества

• Высокая отключающая способность (50 кА) - обеспечивает безопасность в сетях с большими токами КЗ;
• Работа в широком диапазоне температур (-60…+40 C) - позволяет применять в суровых климатических условиях;
• Наличие бойка - ускоряет диагностику отказа без необходимости вскрытия аппарата;
• Соответствие российским нормам - легко сертифицируется и принимается в проектах;
• Произведён КЭАЗ - известный производитель с проверенной качественной базой.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока (AC);
• IP00 - нельзя использовать без держателя или защитного кожуха;
• Не рекомендовано применение в помещениях с высокой запылённостью или влажностью без дополнительной защиты;
• Подходит только для однофазных участков цепи - для трёхфазных систем нужны три вставки;
• Не подлежит восстановлению после срабатывания - обязательна замена.

Примеры использования

• Защита входного автомата в распределительном щите промышленного цеха;
• Фазовая защита частотного преобразователя с выходом 250 А;
• Обеспечение безопасности вентиляционных установок большой мощности;
• Комплектация рубильника в холодильном комплексе на севере России;
• Цепи питания насосов, компрессоров, крупногабаритных станков.

Практические советы

• При замене всегда используйте оригинальные держатели, совместимые с типоразмером 3 - не экономьте на этом элементе;
• Проверяйте состояние контактов держателя перед установкой новой вставки - окисление или деформация вызывают перегрев;
• Убедитесь, что система имеет достаточную отключающую способность - если КЗ выше 50 кА, выбирайте другую вставку;
• При эксплуатации в условиях низких температур (ниже -40 C) учитывайте возможное снижение чувствительности к перегрузкам - тестируйте в реальных условиях;
• Храните вставки в сухом месте - хотя они работают при UHL3, влага в процессе хранения может повредить внутренние элементы.
