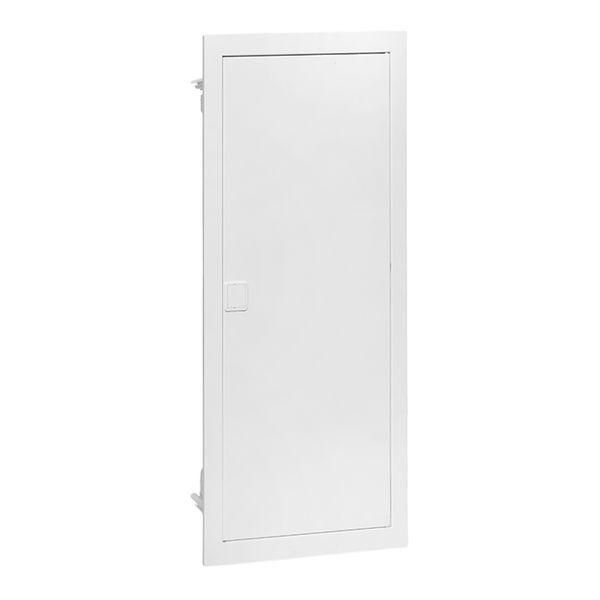

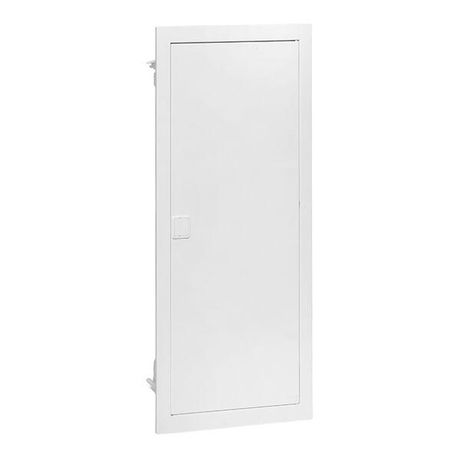

Встраиваемый комбинир. щит "Nova" (2 DIN + 2 МП) 4 габарит 24 мод. с пластиковой дверью IP41 | nv-cb-pd-2+2 EKF

Встраиваемый комбинированный щит 2 DIN-рейки + 2 монтажные платы 4 габарит с пластиковой дверью IP41 от EKF серии Nova предназначен для компактной организации распределительных устройств в жилых и офисных помещениях. Он сочетает места для модульного оборудования на DIN-рейках и слаботочных устройств на твердых платах, обеспечивая удобную и безопасную сборку в одном корпусе.

Назначение и область применения

Щит используется для монтажа смешанных систем: силовое оборудование (автоматические выключатели, УЗО, контакторы) размещается на DIN-рейках, а слаботочные устройства - на монтажных платах. Подходит для установки Wi-Fi роутеров, антенных делителей, патч-панелей, видеорегистраторов, сетевых коммутаторов и других устройств с фиксацией винтами или защелками. Применяется в квартирах, частных домах, офисах, малых предприятиях. Особенно эффективен там, где требуется объединить силовую и информационную инфраструктуру в одном месте без лишних коробок.

Технические характеристики

• Габариты: 4 габарит (стандартная высота для двух DIN-реек)
• Количество DIN-реек: 2
• Монтажные платы: 2 (твердые, для крепления устройств винтами)
• Материал корпуса: пластик
• Степень защиты: IP41 - защита от твердых частиц больше 1 мм и вертикально падающих капель воды
• Дверь: пластиковая, с замком (не металлическая, не перфорированная)
• Установка: встраиваемая - в стену из бетона, кирпича или гипсокартона

Совместимость и монтаж

Щит совместим со всеми стандартными модульными устройствами шириной 18 мм (по норме IEC 60947). Монтажные платы позволяют крепить устройства с помощью винтов - например, маршрутизаторы, медиаплееры, контроллеры. Для установки в гипсокартон в комплекте уже есть специальные кронштейны и крепеж. Корпус имеет предварительно подготовленные отверстия для ввода кабелей. Кабельные фланцы съемные - их можно легко переустановить под нужный угол или удалить при необходимости. Дверь регулируется по глубине - позволяет точно выровнять её с уровнем стены после отделки.

Безопасность и стандарты

Защита IP41 соответствует требованиям ГОСТ 14254 - обеспечивает защиту от случайного прикосновения к токоведущим частям (пальцы не проходят внутрь) и от падающей капли воды. Это достаточный уровень для помещений с нормальной влажностью, таких как жилые комнаты, коридоры, офисы. Не рекомендуется использовать в сырых зонах (ванная, баня, улица) или местах с постоянным воздействием брызг. Пластиковый корпус не проводит ток и не нагревается при работе внутри.

Преимущества

• Разделение функций: силовые и слаботочные цепи находятся в одном корпусе, но на разных элементах - снижает помехи и упрощает обслуживание
• Съемные шасси с DIN-рейками - позволяют собирать и тестировать оборудование вне стены перед установкой
• Гребенка для фиксации входящих проводов - исключает запутывание и упрощает подключение
• Минималистичный дизайн - дверь плотно закрывается, не выступает, хорошо вписывается в интерьер
• Готовый комплект для монтажа в гипсокартон - не требует доп purchases

Ограничения применения

• Не подходит для открытых площадок, улиц, подвалов с повышенной влажностью - IP41 недостаточно для этих условий
• Пластиковая дверь менее прочна, чем металлическая - не рекомендован для общественных мест с риском повреждения
• На монтажных платах нельзя устанавливать тяжелое оборудование весом более 2–3 кг - возможен деформация пластика
• Не предусматривает встроенную вентиляцию - при большом тепловыделении (например, несколько серверов) требуется внешнее охлаждение

Примеры использования

• В квартире: автоматические выключатели на DIN-рейках + Wi-Fi роутер и IPTV-приставка на плате
• В офисе: УЗО, счетчик, контакторы + патч-панель и VoIP-терминал
• В частном доме: группа освещения, розеток, теплого пола + камера наблюдения и система “умный дом”
• В подъезде: вводной автомат + реле времени для освещения + сигнализация

Практические советы

• Перед монтажом проверьте посадочный диаметр вводных отверстий - они рассчитаны под стандартные кабельные вводы 16–25 мм
• Используйте гребенку для фиксации входящего кабеля - это уменьшает нагрузку на клеммы и продлевает срок службы
• Если устанавливаете в гипсокартон, используйте только те кронштейны, что идут в комплекте - другие могут не выдержать вес
• При заказе убедитесь, что выбрана именно модель nv-cb-pd-2+2 - она отличается от аналогов с металлической дверью или другим числом реек
• Для будущего расширения оставляйте свободное место на DIN-рейках - легче добавить новый автомат, чем менять весь щит
