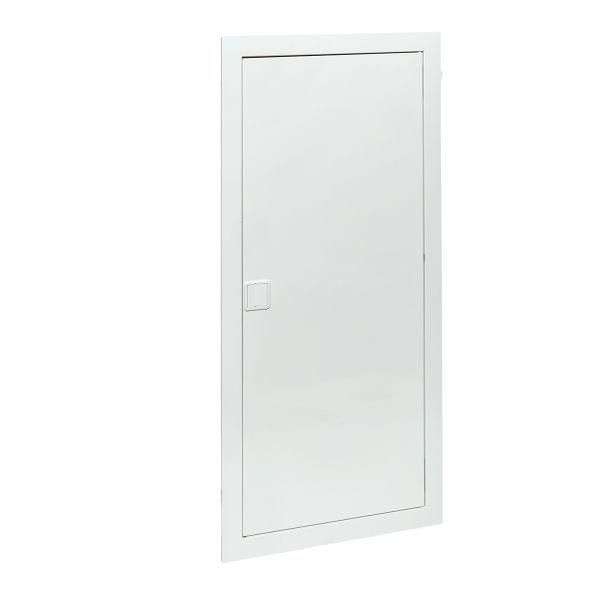

Встраиваемый слаботочный щит "Nova" 4 габарит с пластиковой дверью IP41 | nv-mb-pd-4 EKF

Встраиваемый слаботочный щит Nova 4 габарит с пластиковой дверью IP41 от EKF - это компактная корпусная система для организации слаботочных сетей в стенах. Артикул nv-mb-pd-4 предназначен для монтажа устройств связи, управления и автоматизации, таких как роутеры, патч-панели и контроллеры. Корпус рассчитан на встраивание в бетон, кирпич или гипсокартон.

Назначение и область применения

Щит используется для размещения слаботочного оборудования: сетевых коммутаторов, Wi-Fi точек доступа, видеорегистраторов, систем домашней автоматизации, телефонных распределителей и аналогичных устройств. Подходит для жилых домов, офисов, гостиниц, учебных заведений и других объектов, где требуется скрытая и защищённая установка техники. Модель не предназначена для силового оборудования - только для напряжений до 50 В переменного тока или 120 В постоянного тока.

Технические характеристики

• Габариты: 4 модуля (стандартный размер для слаботочных решений)
• Степень защиты: IP41 - защита от твёрдых частиц больше 1 мм и вертикально падающих капель воды
• Материал корпуса: термопластик (негорючий, устойчив к УФ и химическим воздействиям)
• Дверь: пластиковая, с замком, открывается на петлях
• Установка: встраиваемая, с возможностью монтажа в стену любой толщины
• Количество DIN-реек: 1 (съёмная)
• Кабельные вводы: предварительно подготовленные отверстия для кабельных фланцев

Совместимость и монтаж

Основание щита совместимо со всеми стандартными DIN-рейками и креплениями для слаботочного оборудования. Для установки в гипсокартон в комплекте уже есть специальные монтажные планки и зажимы - их не нужно докупать отдельно. Кабельные фланцы снимаются и устанавливаются после монтажа корпуса в стену. Гребёнка позволяет фиксировать входящие кабели внутри корпуса, снижая нагрузку на точки подключения. Дверь имеет регулируемую глубину - её можно выставить точно по уровню отделки стены.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для слаботочных систем. Материал корпуса соответствует нормам UL94 V-0 по горючести. IP41 обеспечивает базовую защиту от случайного контакта с внутренними элементами и попадания крупной пыли. Не рекомендуется использовать в помещениях с высокой влажностью, на улице или в местах с риском прямого попадания воды.

Преимущества

• Съёмное шасси с DIN-рейкой - удобно для сборки и обслуживания оборудования вне стены
• Регулировка двери по глубине - позволяет добиться идеального уровня с поверхностью стены после финишной отделки
• Готовые места для кабельных фланцев - ускоряет монтаж и исключает повреждение корпуса при сверлении
• Минимализм дизайна - дверь не выступает из стены, хорошо сочетается с современным интерьером
• Возможность заказа отдельно основания и двери - экономия при ремонте или замене деталей

Ограничения применения

Не применяется для силовых цепей выше 50 В переменного тока. Нельзя использовать в условиях повышенной влажности (бани, подвалы, уличные ниши) - IP41 недостаточно для защиты от брызг и паров. Не подходит для установки в металлические конструкции без дополнительной изоляции. Отсутствует встроенная вентиляция - при большом тепловыделении оборудования (например, нескольких серверов) требуются внешние решения для теплоотвода.

Примеры использования

• Сборка домашнего медиа-щита: маршрутизатор + IPTV-приставка + Zigbee-шлюз
• Управление системой «умный дом»: контроллер освещения, датчики движения, интерфейсы
• Аудио/видео распределение: патч-панель, AV-концентратор, HDMI-расширитель
• Телефонная станция малого бизнеса: IP-АТС, VoIP-терминалы

Практические советы

• Перед монтажом проверьте толщину стены - она должна позволить полностью утопить корпус, чтобы дверь закрывалась без зазора
• При использовании в гипсокартоне обязательно используйте встроенные монтажные планки - они обеспечивают надёжную фиксацию
• Не забудьте заранее продумать расположение кабелей: входящие провода лучше заводить через одну сторону, выходящие - через другую
• Для лучшей терморегуляции оставляйте свободное пространство вокруг оборудования - особенно рядом с роутерами и источниками питания
• Arтикул nv-mb-pd-4 совместим с другими изделиями серии Nova - легко найти запчасти или двери из другого материала при необходимости
