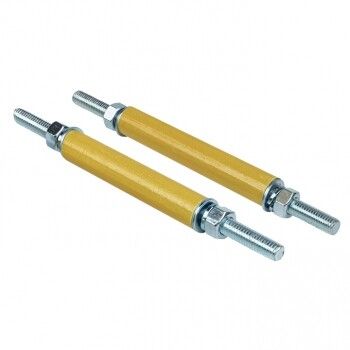

Втулочный изолятор Д=150 мм со шпилькой и крепежом (2 шт) EKF PROxima - BSS150FA

Изолятор втулочный диаметр 150 мм со шпилькой и крепежом (комплект 2 шт) от бренда EKF серии PROxima предназначен для изоляции и механической фиксации силовых шин в низковольтных распределительных устройствах. Комплект из двух изоляторов обеспечивает надёжную установку медной или алюминиевой шины толщиной 5–10 мм.

Назначение и область применения

Изолятор втулочный диаметр 150 мм со шпилькой и крепежом (комплект 2 шт) используется для крепления и электроизоляции плоских медных или алюминиевых шин в низковольтных КУН (комплектных универсальных низковольтных устройствах). Применяется в щитах распределения энергии на объектах промышленного, коммерческого и жилищного назначения. Подходит для сборок с однополюсным или многополюсным расположением шин.

Технические характеристики

• Тип изделия: изолятор втулочный
• Наружный диаметр: 12 мм
• Резьба шпильки: М8 (метрическая)
• Поддерживаемая толщина шины: 5 мм и 10 мм
• Гарантийный срок: 84 месяца
• Количество в комплекте: 2 штуки
• Производитель: EKF, серия PROxima

Совместимость и монтаж

Изолятор втулочный диаметр 150 мм со шпилькой и крепежом (комплект 2 шт) устанавливается через отверстия в шинах. Шпилька М8 позволяет закрепить шину гайкой и шайбой - крепёж в комплект не входит, требуется самостоятельная подготовка. Диаметр шпильки 12 мм соответствует типовым зонам крепления в шинных системах. Установка возможна как вертикально, так и горизонтально. Для правильного монтажа важно соблюдать момент затяжки - перегрузка резьбы может повредить корпус изолятора.

Преимущества

• Высокая прочность материала - выдерживает механические нагрузки при монтаже и работе
• Стабильная электрическая изоляция даже при колебаниях температур
• Длинный гарантийный срок (7 лет) указывает на долговечность конструкции
• Комплектация двумя изоляторами снижает время монтажа - не требует докупать парные элементы

Ограничения применения

• Не высоковольтные системы - рассчитан исключительно на напряжение до 1000 В переменного тока
• Не рекомендован для открытых площадок без защиты от осадков - материал не имеет IP-защиты
• Запрещено использовать с шинами толще 10 мм - риск трещин и деформаций
• Не совместим с автоматическими системами крепления - требует ручной установки и контроля момента затяжки

Примеры использования

• Фиксация медной шины в распределительном щите цехового оборудования
• Сборка трехфазной шинной системы в АВР-панели
• Установка алюминиевой шины в ящике управления насосной станцией
• Монтаж в модульных щитах типа ЩО-70

Практические советы

• Перед монтажом проверьте соответствие толщины шины - 5 мм и 10 мм - указанному в спецификации. Отклонение вызовет плохую фиксацию.
• Используйте металлические шайбы большего диаметра, чем внутренний диаметр изолятора, чтобы равномерно распределить нагрузку.
• При использовании нескольких изоляторов в одной сборке - выстраивайте их по одной линии, избегая перекосов шины.
• Эта модель - часть серии PROxima от EKF; она совместима с другими изделиями этой серии по форм-фактору и шагу крепления.
• Артикул bss150fa - единственный номер для заказа этого конкретного комплекта. Не путайте с аналогичными моделями других производителей.
