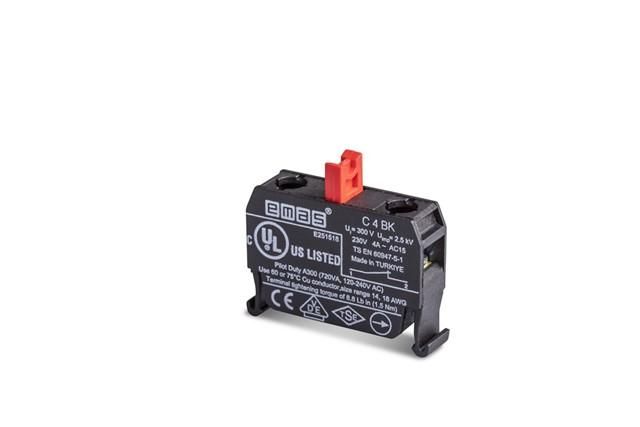

ВВ пультах управ EMAS C4BK Блок-контакт CM CP (1НЗ) для исп с кнопками

Вспомогательный контакт CM CP (1 нормально открытый) для использования с кнопками и пультами управления EMAS - это компактный элемент, предназначенный для передачи сигнала состояния от кнопок и пультов управления EMAS в цепи контроля и автоматизации. Артикул c4bk обеспечивает надёжное соединение в системах управления промышленного оборудования.

Назначение и область применения

Этот вспомогательный контакт используется для передачи информации о состоянии кнопочного устройства - например, нажата ли кнопка запуска или останова. Он устанавливается внутрь кнопочных постов и пультов управления EMAS, чтобы расширить функциональность основной цепи. Подходит для работы в схемах автоматического управления, где требуется сигнал о положении переключателя - например, для включения индикации, блокировки или передачи данных в ПЛК.

Технические характеристики

• Тип контакта: один нормально открытый (НО)
• Совместим с кнопками и пультами управления серии EMAS
• Максимальная коммутируемая нагрузка: определяется конструкцией пульта, в который установлен
• Рабочий ток: до 5 А (при условии совместимости с базовым устройством)
• Конструкция: механический контакт, активируемый движением клавиши кнопки

Совместимость и монтаж

Вспомогательный контакт CM CP (1 нормально открытый) для использования с кнопками и пультами управления EMAS устанавливается исключительно в оригинальные корпуса кнопочных постов и пультов EMAS, имеющие соответствующий разъём. Монтаж выполняется после демонтажа крышки пульта - контакт фиксируется на штырях внутри корпуса и подключается к клеммам. Не подлежит установке в изделия других брендов. Для замены необходимо использовать только рекомендованную модель c4bk.

Преимущества

• Простой и надёжный механизм - минимум точек отказа
• Интеграция без доработок: полностью совместим с существующими решениями EMAS
• Увеличивает возможности системы: позволяет получать сигнал состояния без дополнительных датчиков
• Запчасть официального производителя - гарантия долговечности и качества сборки

Ограничения применения

• Не предназначен для коммутации силовых цепей - только вспомогательные сигналы
• Не работает автономно: требует наличия совместимого пульта или кнопочного поста EMAS
• Не рассчитан на частые операции свыше 10000 циклов/год - для высоких нагрузок используйте специализированные контакты
• Не защищён от внешних воздействий: не применяется вне герметичного корпуса

Примеры использования

• Подключение к входу ПЛК для отслеживания нажатия кнопки “Старт” на станке
• Активация индикатора “Работает” при включении пульта управления
• Блокировка другого оборудования при нажатии “Аварийная остановка”
• Передача сигнала в систему учёта времени работы оборудования

Практические советы

• При замене контакта c4bk всегда выключайте питание и отсоединяйте провода
• Проверьте, что новый контакт плотно защёлкивается - слабый контакт вызывает помехи
• Не используйте этот элемент вместо главного контакта кнопки - он служит только для сигнализации
• Если система требует нескольких сигналов, выбирайте модели с двумя или более контактами - c4bk имеет только один НО
• Храните запасные контакты в сухом месте: влага снижает срок службы металлических деталей
