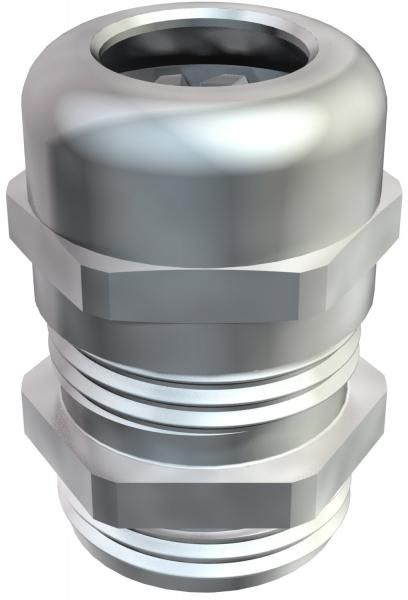

Кабельный ввод PG9 | 2085615 OBO Bettermann V-TEC MS

Кабельный ввод V-TEC PG9 MS (артикул 2085615) предназначен для надежного и герметичного ввода кабелей в электрооборудование. Латунная конструкция с никелированным покрытием и степенью защиты IP68 делает этот ввод кабельный подходящим для жестких условий эксплуатации - от промышленных станций до наружных установок.

Назначение и область применения

Ввод кабельный V-TEC PG9 MS используется для безопасного прохода кабелей через стенки электрических шкафов, распределительных щитов, коробок и других корпусов. Он предотвращает проникновение пыли, воды и внешних воздействий внутрь оборудования за счет полной герметизации места ввода. Подходит для стационарной установки в условиях повышенной влажности, запыленности или на открытом воздухе.

Технические характеристики

• Номинальный размер резьбы: PG9 (соответствует G½")
• Диапазон диаметров кабеля: 2,5–8 мм - подходит для гибких силовых и сигнальных кабелей среднего сечения
• Диаметр монтажного отверстия: 18,9 мм - требует сверления отверстия именно этого размера
• Материал корпуса: латунь - прочная, коррозионностойкая основа
• Покрытие: никелированное - улучшает антикоррозийную стойкость и внешний вид
• Тип уплотнения: эластичное уплотнительное кольцо - плотно обжимает кабель при затяжке
• Разгрузка натяжения: да - снижает нагрузку на токоведущие жилы внутри кабеля
• Длина резьбы: 6 мм - достаточна для надежного крепления в тонких панелях
• Размер ключа: 17 мм - стандартный размер для гаечного ключа
• Температурный диапазон: от –20 C до +65 C - работает в холодных цехах и нагреваемых зонах
• Степень защиты: IP68 - полностью герметичен, выдерживает длительное погружение в воду и полную изоляцию от пыли
• Исполнение: прямолинейное - кабель входит прямо, без изгиба

Совместимость и монтаж

Ввод кабельный V-TEC PG9 MS монтируется в подготовленное отверстие диаметром 18,9 мм. Для установки используйте гаечный ключ на 17 мм. Перед введением кабеля удалите изоляционную оболочку на участке, соответствующем глубине уплотнительного кольца - обычно 10–15 мм. Убедитесь, что наружный диаметр кабеля находится в пределах 2,5–8 мм; меньший или больший диаметр может нарушить герметичность. Кабель должен быть гибким, без жестких бронированных слоев - данный ввод не рассчитан на кабели с металлической оплеткой.

Безопасность и стандарты

Степень защиты IP68 соответствует требованиям IEC 60529. Конструкция обеспечивает класс защиты от поражения электрическим током согласно нормам для электроустановок. Материалы сертифицированы на соответствие RoHS - не содержат опасных веществ. Применяется в системах, где требуется высокая надежность и долговечность соединений.

Преимущества

• Высокая герметичность благодаря двойному эффекту: уплотнительное кольцо + механический зажим
• Никелированное покрытие защищает латунь от окисления даже в агрессивной среде
• Разгрузка натяжения продлевает срок службы кабеля, особенно при вибрациях
• Простая установка - не требует специнструментов, достаточно обычного ключа
• Подходит для многократной замены кабелей без потери герметичности

Ограничения применения

• Не применяется для кабелей с жесткой броней, металлической оплеткой или диаметром менее 2,5 мм и более 8 мм
• Не рекомендован для частого перемещения кабеля после монтажа - возможна деформация уплотнения
• Не предназначен для работы при температурах ниже –20 C или выше +65 C
• Не следует использовать в местах постоянного контакта с открытым пламенем или химически активными жидкостями (например, растворители, кислоты)

Примеры использования

• Герметизация входа кабеля в щит управления станком ЧПУ
• Ввод сигнальных кабелей в наружный распределительный ящик на производстве
• Подключение датчиков в сырых помещениях (консервные заводы, пищевые линии)
• Фиксация кабелей в автоматических линиях с вибрацией
• Электроустановки в сельскохозяйственных объектах с высокой влажностью

Практические советы

• Перед монтажом проверьте точный диаметр кабеля - лучше выбрать ввод с запасом по максимальному значению (до 8 мм), чтобы избежать перегрузки уплотнения
• Затягивайте ввод равномерно, не переусердствуя - чрезмерное усилие может повредить уплотнительное кольцо
• Если кабель слишком мягкий, можно использовать термоусадочную трубку перед вводом для лучшей фиксации
• Для многожильных кабелей с большим количеством проводников убедитесь, что суммарный диаметр не превышает 8 мм
• При использовании в нескольких точках одного шкафа - располагайте вводы с учетом радиуса изгиба кабеля, чтобы не допустить перегибов
