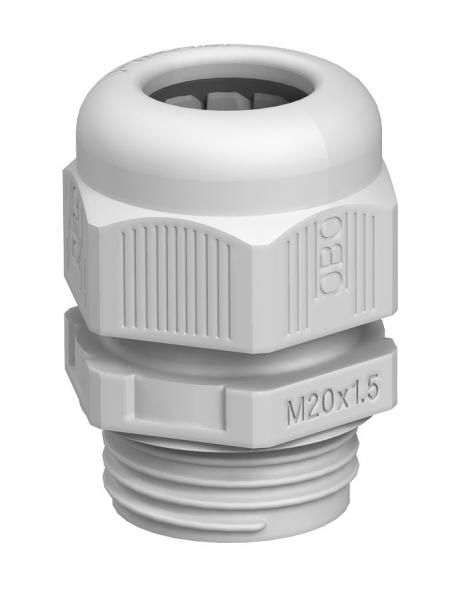

Кабельный ввод M20, влагозащита IP 68, УФ-стойкий, без контргайки | 2022847 OBO Bettermann V-TEC VM20 SGR

Кабельный ввод V-TEC VM20 SGR - это герметичный элемент для фиксации кабелей в распределительных коробках и шкафах, обеспечивающий защиту IP68 и разгрузку от натяжения. Подходит для промышленного и жилого оборудования, работает в широком температурном диапазоне и устойчив к УФ-излучению.

Назначение и область применения

Кабельный ввод V-TEC VM20 SGR предназначен для надёжного прохода кабелей через стенки электрооборудования - распределительных коробок, щитов, корпусов станков и автоматических систем. Обеспечивает полную герметичность и механическую разгрузку кабеля от внешнего натяжения. Применяется там, где важна защита от пыли, воды, перепадов температур и воздействия солнечного света - на улице, в цехах, в помещениях с повышенной влажностью.

Технические характеристики

• Номинальный размер резьбы: 20 мм (M20)
• Диапазон диаметров кабеля: 6–13 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал: полиамид - высокая прочность, химическая стойкость, устойчивость к УФ-излучению
• Температура эксплуатации: от –20 C до +65 C
• Длина резьбы: 9 мм
• Размер ключа: 24 мм - для затяжки гаечным ключом
• Тип уплотнения: уплотнительное кольцо с ламельной технологией OBO
• Разгрузка натяжения: да - предотвращает вырывание кабеля из ввода
• Исполнение: прямолинейное - кабель входит прямо, без поворотов
• Цвет: 7001 RAL (серый)
• Безгалогенный состав - безопасен при возгорании, соответствует экологическим нормам
• Поверхность: необработанная - без дополнительного покрытия

Совместимость и монтаж

V-TEC VM20 SGR совместим со всеми стандартными отверстиями под метрическую резьбу M20. Для установки просверлите отверстие диаметром 20 мм в стенке корпуса, вкрутите ввод до упора ключом на 24 мм. После этого проденьте кабель через сердцевину ввода и закрутите уплотнительное кольцо - оно плотно обожмёт кабель, обеспечивая герметичность и разгрузку. Контргайка не требуется - ввод фиксируется за счёт резьбового соединения с корпусом.

Безопасность и стандарты

Герметичность и способность к разгрузке натяжения тестировались в соответствии с DIN EN 50262. Соответствие этому стандарту гарантирует соответствие требованиям безопасности для электрических установок в Европе. Отсутствие галогенов делает изделие безопасным при возможном возгорании - не выделяет токсичных газов.

Преимущества

• Высокий класс защиты IP68 - подходит даже для постоянного контакта с водой
• УФ-стойкий полиамид - не трескается и не теряет цвет на солнце
• Ламельная уплотнительная кромка OBO - точная адаптация к любому диаметру кабеля в заданном диапазоне
• Отсутствие контргайки - упрощает монтаж и снижает риск перегрузки резьбы
• Простая установка - требует только ключ на 24 мм и ручное зажатие уплотнения

Ограничения применения

• Не подходит для кабелей с диаметром менее 6 мм или более 13 мм - уплотнение не будет работать эффективно
• Не рассчитан на частые изгибы кабеля в месте входа - предназначена для стационарной фиксации
• Не рекомендован для использования в средах с агрессивными химическими веществами (например, растворители, кислоты) - хотя материал устойчив, он не является химически нейтральным во всех случаях
• Не предназначен для монтажа в условиях постоянного давления выше атмосферного - только для герметизации при равновесии давления

Примеры использования

• Подключение силовых кабелей к распределительному щиту на улице
• Проход кабелей в корпуса насосов, компрессоров, промышленных контроллеров
• Фиксация сигнальных кабелей в осветительных устройствах открытого типа
• Монтаж в жилых домах - для ввода кабелей в этажные щиты, особенно в сырых помещениях (подвалы, бассейны)

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен попадать в интервал 6–13 мм. Если кабель слишком тонкий, используйте заполнитель или выберите другой ввод.
• Затягивайте ввод ключом на 24 мм до упора, но без усилия - переусиливать нельзя, чтобы не повредить резьбу или корпус.
• После монтажа потяните кабель слегка - если он не выскальзывает, герметизация и разгрузка работают правильно.
• При использовании в открытом воздухе - V-TEC VM20 SGR не нуждается в дополнительной защите от солнца, так как устойчив к УФ-излучению.
• Артикул v-tec vm20 sgr и номер 2022847 - сохраняйте их при заказе запасных частей, поскольку аналоги могут отличаться по уплотнителю или резьбе.
