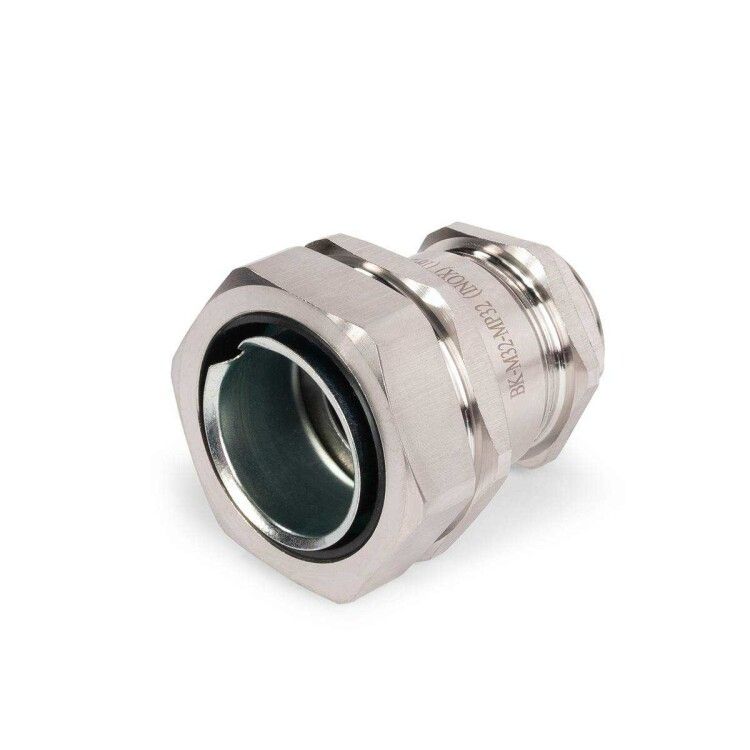

Ввод кабельный для металлорукава из нержавеющей стали ВК-М16(6-12 мм)-МР15 (INOX) | 89110 Fortisflex КВТ

Кабельный ввод для металлорукава из нержавеющей стали ВК-М16(6-12 мм)-МР15 (INOX) от Fortisflex и КВТ обеспечивает герметичный вывод кабелей из металлорукава в электрооборудование, сочетая прочность нержавеющей стали и надежную защиту IP68. Подходит для установки в агрессивной среде, на объектах с высокими требованиями к долговечности.

Назначение и область применения

Кабельный ввод для металлорукава из нержавеющей стали ВК-М16(6-12 мм)-МР15 (INOX) предназначен для герметичного прохода кабелей и проводов, проложенных в металлорукаве, через стенки электрощитов, распределительных устройств и других корпусов. Применяется там, где требуется защита от пыли, воды, химических веществ и механических повреждений - например, на пищевых производствах, в химической промышленности, на судах, в условиях повышенной влажности или на открытых площадках.

Технические характеристики

• Материал корпуса, гайки и накидной гайки: нержавеющая сталь AISI 304
• Прижимная вставка: нейлон 6.6, самозатухающий по UL94V2
• Уплотнительная вставка и кольца: неопрен
• Рабочая температура: от –40 C до +100 C; кратковременно допускается +120 C
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Тип резьбы: метрическая, соответствует EN 60423
• Диапазон диаметров кабеля/рукава: 6–12 мм
• Устойчивость к синтетическим маслам, бензину, дизтопливу и другим агрессивным жидкостям

Совместимость и монтаж

Кабельный ввод для металлорукава из нержавеющей стали ВК-М16(6-12 мм)-МР15 (INOX) совмещает функции кабельного ввода и вводной муфты для металлорукава - один элемент заменяет два компонента. Устанавливается в подготовленное отверстие в корпусе. Диаметр отверстия должен соответствовать наружному диаметру изделия - рекомендуется использовать специализированный инструмент для точной пробивки.

Инструменты для сверления отверстий:

• Гидравлические системы пробивки: ПГПО-60, ПГПО-60А, ПГПО-115
• Гидравлические прессы: ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А
• Матрицы МПО и наборы перфоформ: НМПО-PG, НМПО-MG

Перед установкой проверьте соответствие диаметра отверстия и плотность прилегания уплотнителей. Не используйте силовые инструменты для затяжки - достаточно ручного усилия, чтобы избежать деформации резьбы или трещин в металле.

Безопасность и стандарты

Кабельный ввод для металлорукава из нержавеющей стали ВК-М16(6-12 мм)-МР15 (INOX) соответствует стандарту EN 60423 на метрические кабельные вводы. Материалы сертифицированы по UL94V2 - прижимная вставка не поддерживает горение. Конструкция обеспечивает безопасную работу в зонах с риском взрыва, повышенной влажности и контактом с химикатами.

Преимущества

• Объединённая конструкция: одновременно работает как кабельный ввод и муфта для металлорукава - снижает количество деталей и время монтажа
• Высокая коррозионная стойкость благодаря материалу AISI 304 - идеально для морских, пищевых и химических объектов
• Неопреновая уплотнительная система сохраняет эластичность при экстремальных температурах
• Устойчивость к маслам и топливам продлевает срок службы в промышленных условиях
• IP68 позволяет применять в условиях постоянного контакта с водой и подземной установке

Ограничения применения

• Не предназначена для использования в условиях постоянного давления выше атмосферного - не является герметичным соединением под давлением
• Не рекомендовано использование в средах с концентрированными щелочами (например, NaOH > 30%) - возможна медленная коррозия даже AISI 304
• Запрещено применять при температуре выше +120 C более нескольких минут - риск деформации неопрена и нейлона
• Не подходит для кабелей с диаметром менее 6 мм или более 12 мм - уплотнение будет некачественным

Примеры использования

• Подключение кабелей управления к электрощитам на рыбоперерабатывающих заводах
• Ввод сигналов от датчиков в корпуса насосных станций в канализационных коллекторах
• Проход кабелей через стены технологического оборудования в фармацевтике
• Защита проводов в системах автономного освещения на причалах и портовых терминалах

Практические советы

• Перед установкой протестируйте герметичность - после сборки можно выполнить тест на давление воздухом или водой
• Выбирайте модель с учётом наружного диаметра металлорукава - он должен свободно входить в уплотнитель, но не болтаться
• При использовании в холодном климате проверяйте жесткость неопрена перед монтажом - при температуре ниже –40 C он становится хрупким
• Не применяйте смазки на резьбе - они могут разрушить уплотнители. Только сухая затяжка
• Для обслуживания: легко демонтировать - открутите накидную гайку, выньте вставки, замените уплотнения при необходимости
