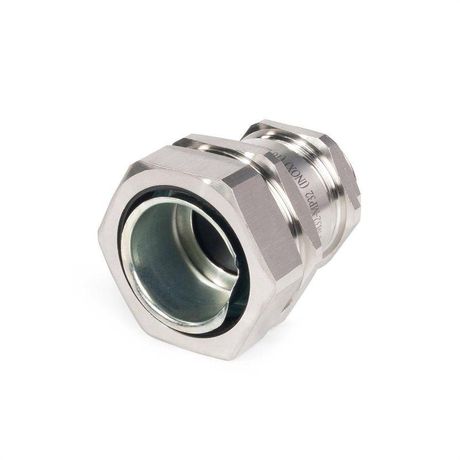

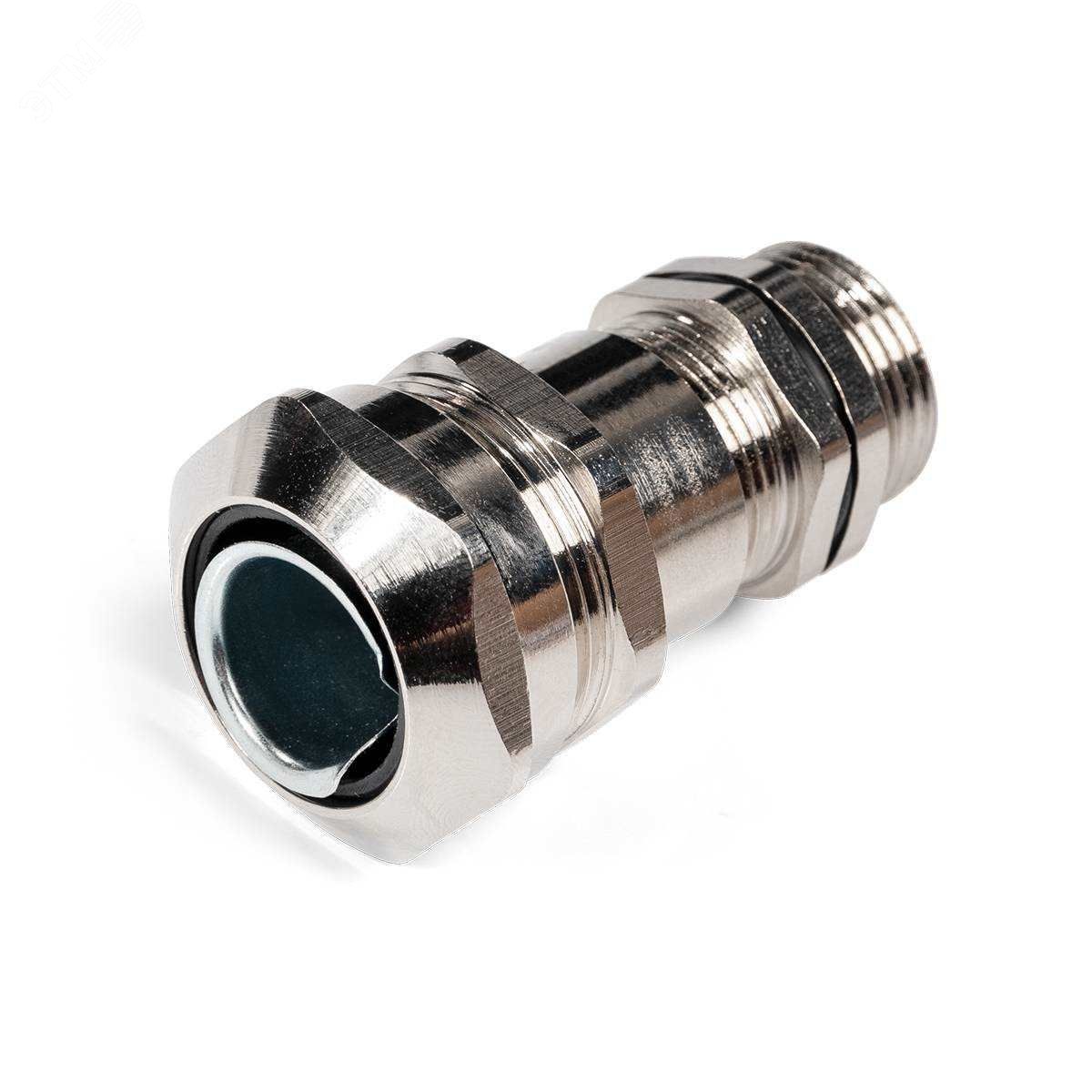

Ввод кабельный для металлорукава из нержавеющей стали ВК-М32(16-25 мм)-МР32 (INOX) | 88171 Fortisflex КВТ

Ввод кабельный для металлорукава из нержавеющей стали ВК-М32(16-25 мм)-МР32 (INOX) от Fortisflex и КВТ обеспечивает герметичный проход кабелей через стенки электрооборудования, совмещая функции кабельного ввода и муфты для металлорукава в одном устройстве. Подходит для агрессивных сред, где важна corrosion resistance и надёжная защита.

Назначение и область применения

Ввод кабельный для металлорукава из нержавеющей стали ВК-М32(16-25 мм)-МР32 (INOX) предназначен для герметичного вывода кабелей и проводов, проложенных в металлорукаве, в корпуса распределительных щитов, шкафов управления, станков и других промышленных установок. Применяется там, где требуется высокая степень защиты от пыли, воды, химических веществ и механических повреждений — например, на пищевых производствах, в химической промышленности, на судостроении, в морских условиях и во взрывоопасных зонах.

Технические характеристики

• Материал корпуса, гайки и накидной гайки: нержавеющая сталь AISI 304 (V2A)
• Диаметр кабеля: 16–25 мм
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Температурный диапазон: –40 °C до +100 °C (кратковременно выдерживает до +120 °C)
• Длина резьбы: 10 мм
• Размер ключа: 50 мм — удобен для затяжки гаечными ключами
• Тип уплотнения: два уплотнительных кольца из неопрена + прижимная вставка из самозатухающего нейлона 6.6 (UL94V2)
• Исполнение: прямолинейный, разъемный сальник — позволяет менять кабели без демонтажа всего устройства
• Электромагнитная совместимость (EMC): да — снижает помехи и защищает оборудование от ЭМИ
• Цвет: никелевый (естественный цвет нержавеющей стали после полировки)

Совместимость и монтаж

Ввод кабельный для металлорукава из нержавеющей стали ВК-М32(16-25 мм)-МР32 (INOX) имеет метрическую резьбу по стандарту EN 60423 и одновременно служит вводом для металлорукава диаметром 32 мм. Устанавливается в подготовленное отверстие в корпусе. Для сверления отверстий рекомендуются гидравлические системы пробивки: ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А. Также подходят матрицы МПО и наборы перфоформ НМПО-PG / НМПО-MG. После установки плотно затяните накидную гайку ключом на 50 мм — уплотнение активируется при равномерном давлении.

Безопасность и стандарты

• Соответствует требованиям EN 60423 (метрические кабельные вводы)
• Степень защиты IP68 соответствует IEC 60529
• Материалы уплотнений и прижимной вставки соответствуют UL94V2 — самозатухание при возгорании
• EMC-исполнение обеспечивает соответствие нормам электромагнитной совместимости

Преимущества

• Объединяет две функции — ввод кабеля и соединение с металлорукавом — экономит место и время монтажа
• Нержавеющая сталь AISI 304 устойчива к коррозии, соленым брызгам, кислотам и щелочам
• Неопреновые уплотнители сохраняют эластичность при экстремальных температурах
• Разъемная конструкция позволяет заменить кабель без удаления ввода из корпуса
• Высокая механическая прочность — выдерживает нагрузки при вибрации и ударах
• Устойчив к синтетическим маслам, дизтопливу, бензину и другим агрессивным жидкостям

Ограничения применения

• Не предназначено для использования в открытых условиях с постоянным прямым UV-облучением — неопрен со временем стареет под солнцем
• Запрещено применять при температурах выше +120 °C даже кратковременно — риск деформации уплотнителей
• Подходит только для кабелей с наружным диаметром 16–25 мм; меньшие или большие кабели не обеспечивают герметичность
• Не используется как самостоятельный кабельный ввод без металлорукава — требует наличия жесткой трубчатой оболочки

Примеры использования

• Герметизация входов кабелей в металлические шкафы управления на рыбоперерабатывающих заводах
• Подключение датчиков и приводов на конвейерах в пищевой промышленности с частыми мойками
• Вводы в корпуса насосов и компрессоров в нефтегазовой отрасли
• Защита кабелей в морских системах автоматизации — портовые краны, платформы
• Электроника в холодильных камерах и сушильных установках с циклическими перепадами температур

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен точно попадать в диапазон 16–25 мм. Слишком тонкий кабель не будет плотно прилегать к уплотнению.
• Используйте только рекомендованные гидравлические прессы для пробивки отверстий — некорректный размер отверстия нарушит герметичность.
• При затяжке накидной гайки не переусердствуйте — избыточный момент может повредить резьбу или уплотнители.
• При необходимости замены кабеля просто ослабьте накидную гайку, вытяните кабель и введите новый — не нужно снимать весь ввод с корпуса.
• Для длительной эксплуатации в агрессивной среде периодически осматривайте поверхность на предмет следов коррозии — хотя AISI 304 устойчив, грязь и солевые отложения могут накапливаться в резьбе.
