Кабельный ввод латунь M25 | 2083720 OBO Bettermann 162 MS

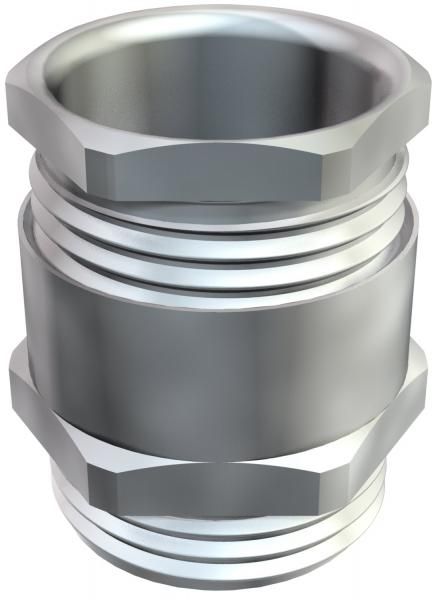

Кабельный ввод OBO BETTERMANN 162 MS M25 (артикул 2083720) предназначен для герметичного вывода кабелей через стенки корпусов оборудования. Выполнен из латуни с никелированным покрытием, обеспечивает степень защиты IP65 и подходит для жестких условий эксплуатации - от -20C до +100C.

Назначение и область применения

Кабельный ввод OBO BETTERMANN 162 MS M25 используется для фиксации и герметизации кабелей в распределительных щитах, станках, промышленном оборудовании и других устройствах, требующих защиты от пыли и брызг воды. Подходит для установки в металлические или пластиковые панели толщиной до 8 мм благодаря длине резьбы 8 мм. Применяется там, где важна надежная герметизация и долговечность материала - например, в пищевой, химической или машиностроительной отраслях.

Технические характеристики

• Номинальный размер резьбы: M25
• Материал корпуса: латунь с никелированным покрытием
• Степень защиты: IP65 (при использовании уплотнительного кольца на резьбе)
• Диапазон внешних диаметров кабеля: 10–20,5 мм
• Уплотнение: вырезанное кольцо из NR/SBR (натуральный/стирол-бутадиеновый каучук)
• Длина резьбы: 8 мм
• Рабочая температура: от -20 C до +100 C
• Форма: C4 по DIN 46320
• Резьба: метрическая, соответствует DIN EN 60423 / ISO 68
• Прижимные кольца: сталь, гальванически оцинкованная и хромированная

Совместимость и монтаж

Кабельный ввод OBO BETTERMANN 162 MS M25 монтируется в отверстие диаметром 25 мм с внутренней резьбой. Для установки требуется ключ на 30 мм - шестигранник позволяет легко затянуть ввод без повреждения поверхности. Уплотнительное кольцо предварительно установлено на резьбу; перед монтажом проверьте, чтобы кабель имел диаметр в пределах 10–20,5 мм - меньший диаметр снижает герметичность, больший - не войдет. Герметичность достигается за счет сжатия кольца между корпусом ввода и кабелем. После затяжки убедитесь, что кабель не перегнут внутри корпуса.

Безопасность и стандарты

Изделие соответствует требованиям DIN 46320 (форма C4) и DIN EN 60423 (метрическая резьба). Степень защиты IP65 означает полную защиту от пыли и устойчивость к струям воды из любого направления. Материалы сертифицированы для работы в широком температурном диапазоне и не выделяют токсичных веществ при нагреве.

Преимущества

• Латунь обеспечивает высокую механическую прочность и коррозионную стойкость
• Никелирование защищает от окисления и улучшает эстетику
• Уплотнительное кольцо из NR/SBR сохраняет эластичность при экстремальных температурах
• Гальванизация прижимных колец предотвращает коррозию даже во влажной среде
• Шестигранный дизайн упрощает монтаж и демонтаж

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 не заменяет IP67/IP68
• Не рекомендован для кабелей с внешним диаметром менее 10 мм - возможна потеря герметичности
• Запрещено использовать без уплотнительного кольца на резьбе - тогда степень защиты снижается до IP54
• Не подходит для кабелей с жесткой броней или большими радиусами изгиба - может повредить уплотнение
• При температурах выше 100 C материал уплотнения теряет эластичность

Примеры использования

• Подключение силовых кабелей к панелям управления станков ЧПУ
• Вывод сигнальных кабелей в промышленных контроллерах
• Герметизация входов в распределительные щиты на открытых площадках
• Монтаж в системах автоматизации на пищевых производствах (легко моется, не ржавеет)

Практические советы

• Перед монтажом проверьте диаметр кабеля штангенциркулем - оптимально, чтобы он был около 15–18 мм
• Не используйте инструменты с острыми краями при затяжке - можно повредить никелированное покрытие
• Если кабель слишком тонкий, используйте специальные переходники или заполнители, чтобы избежать зазора
• При многократной сборке/разборке проверяйте состояние уплотнительного кольца - при трещинах или деформации замените его
• Для установки в толстые панели (более 8 мм) потребуется удлиненная резьба - этот ввод не подходит
