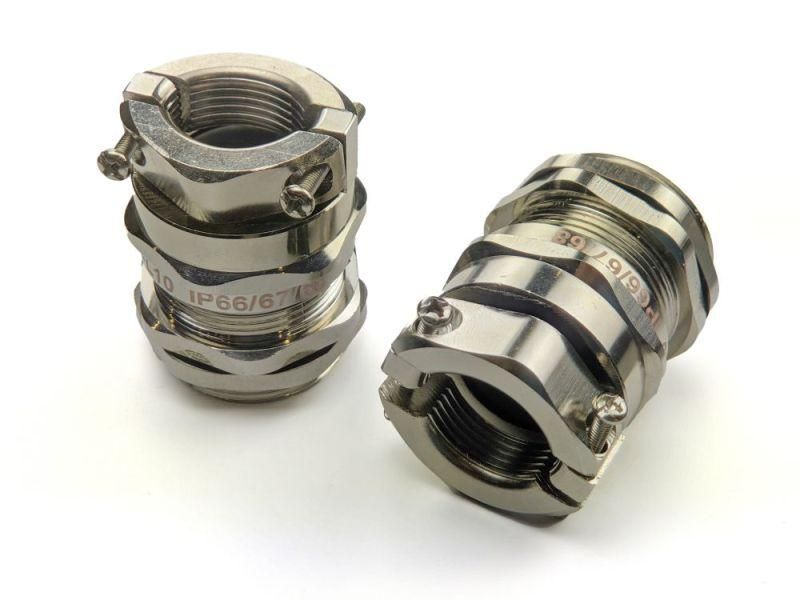

Кабельный ввод ВКХ-ЛР-М25-18-L9 IP66/IP67/IP68 | zeta34760 ГОФРОМАТИК ЗЭТА

Кабельный ввод ВКХ-ЛР-М25-18-L9 от ЗЭТА Новосибирск предназначен для надёжного ввода и герметичной фиксации кабелей диаметром 13–18 мм в электрошкафах, распределительных устройствах и других корпусах, где требуется высокая степень защиты от пыли и воды.

Назначение и область применения

Кабельный ввод ВКХ-ЛР-М25-18-L9 используется для прохода электрических и оптоволоконных кабелей через стенки металлических или пластиковых корпусов оборудования. Он обеспечивает механическую фиксацию кабеля и сохраняет уровень защиты IP66/IP67/IP68 на месте входа. Подходит для установки в промышленных шкафах, станках, системах автоматизации, наружных устройствах и зонах с повышенной влажностью или риском брызг, струй воды или пылевой нагрузки.

Технические характеристики

• Номинальный размер резьбы: М25 (шаг 1,5 мм)
• Диапазон диаметров кабеля: 13–18 мм
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (временное погружение до 1 м), IP68 (продолжительное погружение при указанных условиях)
• Материал корпуса: латунь с никелевым покрытием
• Уплотнение: эластомерное кольцо, обеспечивающее плотную посадку на кабеле
• Температурный диапазон: от –40 C до +100 C
• Безгалогенный состав: соответствует требованиям экологической безопасности
• Ударопрочность: да - выдерживает механические воздействия при монтаже и эксплуатации
• Цвет: серебристый (никелевое покрытие)

Совместимость и монтаж

Кабельный ввод ВКХ-ЛР-М25-18-L9 имеет внешнюю метрическую резьбу М25×1,5 - совместим со стандартными отверстиями в панелях, рассчитанных под эту резьбу. Для монтажа необходимо просверлить отверстие диаметром 25 мм (или использовать готовое резьбовое отверстие). После введения кабеля в уплотнительное кольцо ввод закручивается в корпус до упора. Уплотнительное кольцо деформируется вокруг кабеля, обеспечивая герметичность. Не требует специальных инструментов - достаточно рожкового или трубного ключа для затяжки.

Безопасность и стандарты

Изделие соответствует требованиям к степени защиты IP66–IP68 согласно ГОСТ 14254 и IEC 60529. Отсутствие галогенов делает его безопасным при возгорании - не выделяет токсичных паров. Материал корпуса - никелированная латунь - устойчив к коррозии в агрессивных средах, что повышает долговечность в условиях производства и на открытом воздухе.

Преимущества

• Высокий класс защиты IP66–IP68 - гарантирует герметичность даже при прямом контакте с водой или пылью
• Никелированная латунь - прочнее и более устойчива к окислению, чем обычные материалы
• Уплотнительное кольцо адаптируется к кабелям в диапазоне 13–18 мм - один ввод заменяет несколько моделей
• Ударопрочная конструкция снижает риск повреждений при транспортировке и монтаже
• Не содержит галогенов - безопасен для окружающей среды и персонала

Ограничения применения

• Не предназначена для кабелей диаметром менее 13 мм - возможна потеря герметичности
• Не рекомендован для постоянного погружения выше глубины, указанной производителем (IP68 зависит от условий испытаний)
• Не следует применять в средах с агрессивными химическими веществами - латунь может подвергаться коррозии при длительном контакте с кислотами или щелочами
• Резьба М25 требует точного соответствия отверстия в корпусе - использование с другими размерами недопустимо

Примеры использования

• Подключение кабелей питания и управления к частотным преобразователям внутри промышленных шкафов
• Герметизация входов кабелей в наружных контроллерах для систем видеонаблюдения
• Ввод сигналов в оборудование для пищевой промышленности - там, где необходима регулярная мойка сильными струями воды
• Фиксация оптоволоконных кабелей в распределительных пунктах связи

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в диапазон 13–18 мм. Кабель меньше 13 мм потребует дополнительного уплотнения или переходника.
• Не переусердствуйте при затяжке резьбы - перегрузка может повредить уплотнительное кольцо или трещины в корпусе.
• Если кабель жёсткий, слегка смажьте поверхность уплотнительного кольца силиконовым спреем - это облегчит введение и продлит срок службы уплотнения.
• Для многожильных кабелей с большими наружными диаметрами используйте ввод только после предварительной проверки посадки - некоторые типы изоляции могут иметь вариации.
• Кабельный ввод ВКХ-ЛР-М25-18-L9 от ЗЭТА Новосибирск совместим с продукцией ГОФРОМАТИК и ЗЭТАРУС - можно использовать как взаимозаменяемый элемент в ремонтных работах.
