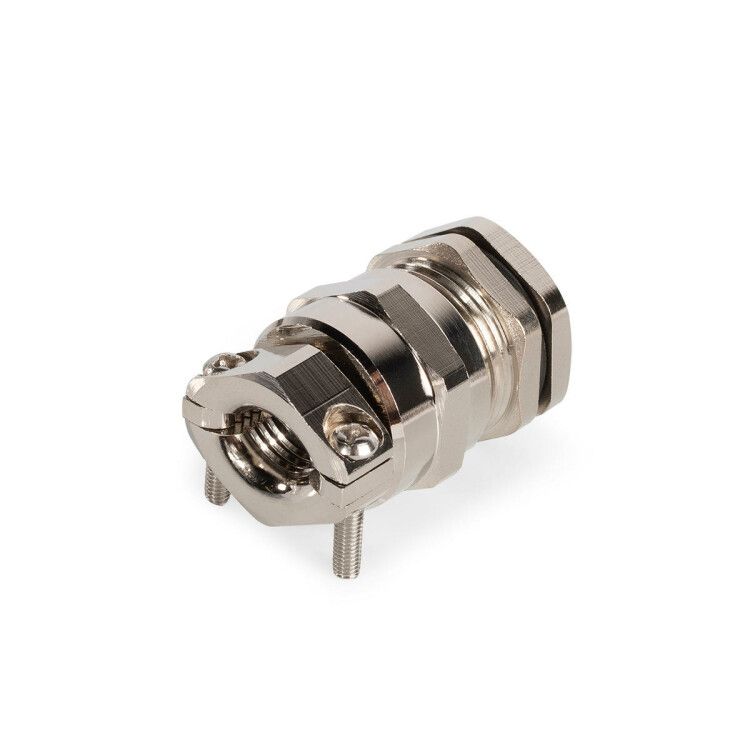

Ввод кабельный латунный MGM-DL 12 (3-6.5 мм) | 88631 Fortisflex КВТ

Кабельный ввод латунный MGM-DL 12 (3-6.5 мм) от Fortisflex и КВТ предназначен для герметичного вывода кабелей через стенки электрошкафов и распределительных устройств. Этот элемент обеспечивает надежную защиту от пыли, влаги и механического вытягивания, сохраняя целостность изоляции и степень защиты IP68 даже в агрессивной среде.

Назначение и область применения

Кабельный ввод латунный MGM-DL 12 (3-6.5 мм) используется для прохода силовых и сигнальных кабелей диаметром 3–6,5 мм через стенки металлических корпусов. Применяется в электрощитах, пультах управления, промышленном оборудовании, на объектах с высокими требованиями к защите от внешних факторов - например, на заводах, в насосных станциях, на открытых площадках или в условиях повышенной влажности.

Технические характеристики

• Диапазон диаметров кабелей: 3–6,5 мм
• Материал корпуса, гайки и накидной гайки: никелированная латунь
• Прижимная вставка: нейлон 6.6 (UL94 V2)
• Уплотнители: неопрен
• Рабочая температура: от –40 C до +100 C (кратковременно до +120 C)
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Тип резьбы: метрическая, соответствует EN 60423
• Устойчивость к синтетическим маслам, бензину, дизтопливу и другим химически активным веществам

Совместимость и монтаж

Кабельный ввод латунный MGM-DL 12 (3-6.5 мм) устанавливается в подготовленное отверстие диаметром 12 мм. Для сверления отверстий рекомендуются следующие инструменты:

• Гидравлические системы пробивки: ПГПО-60, ПГПО-60А
• Гидравлические прессы: ПГРО-60А, ПГРОу-60А, ПГРОп-60А
• Матрицы и наборы перфоформ: НМПО-PG, НМПО-MG

После установки в отверстии два винта на горловине затягиваются для фиксации кабеля и предотвращения его вытягивания. Уплотнительная система из неопрена и нейлона плотно обжимает кабель, обеспечивая герметичность без необходимости дополнительной герметизации.

Безопасность и стандарты

Кабельный ввод латунный MGM-DL 12 (3-6.5 мм) соответствует стандарту EN 60423 на метрическую резьбу. Материалы использованы в соответствии с нормами UL94 V2 для самозагасаемости. Степень защиты IP68 подтверждена испытаниями на пылевую и водонепроницаемую герметичность. Конструкция исключает риск возникновения искр внутри корпуса при правильной установке.

Преимущества

• Никелированная латунь обеспечивает коррозионную стойкость и долгий срок службы
• Двухступенчатый зажим с винтами предотвращает случайное выдергивание кабеля
• Неопреновые уплотнения сохраняют эластичность при экстремальных температурах
• Защитная мембрана блокирует проникновение пыли даже при давлении
• Подходит для кабелей с жесткой и мягкой оболочкой

Ограничения применения

• Не предназначено для кабелей с диаметром менее 3 мм - возможен слабый контакт и потеря герметичности
• Не следует использовать в условиях постоянного давления выше 1 бар без проверки совместимости с конструкцией корпуса
• Запрещено применение с кабелями, имеющими металлическую оплетку, которая может повредить уплотнительные кольца
• При температуре выше +120 C материал уплотнителей теряет свои свойства - кратковременный нагрев допустим, но не регулярный

Примеры использования

• Электрошкафы на производстве с частыми мойками (пищевая промышленность)
• Контроллеры на конвейерах в условиях влажности и масла
• Наружные пункты управления освещением и автоматикой
• Системы водоснабжения и канализации с погружными насосами
• Оборудование в нефтегазовой отрасли - благодаря устойчивости к топливу и смазкам

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен входить в диапазон 3–6,5 мм. Слишком тонкий кабель не будет надежно зажат.
• Используйте только указанные инструменты для пробивки отверстий - некорректный размер отверстия нарушит герметичность.
• Не перетягивайте винты фиксации - достаточно легкого усилия, чтобы кабель не двигался.
• При замене старого ввода удалите все остатки старого уплотнителя перед установкой нового Kabelnyi vod lattunniy MGM-DL 12 (3-6.5 mm).
• Для кабелей с толстой оболочкой можно немного срезать край - это улучшит посадку в уплотнитель.
