Ввод кабельный латунный MGM-DL 16 (4-8 мм) | 88632 Fortisflex КВТ

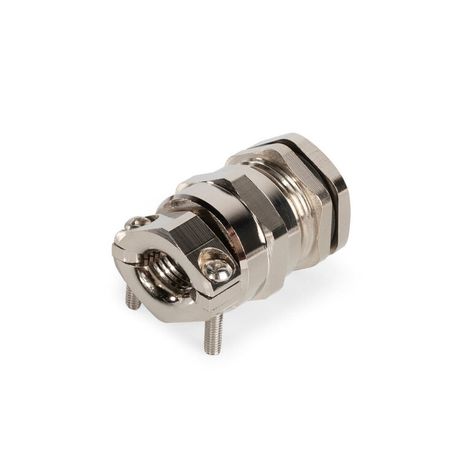

Кабельный ввод латунный MGM-DL 16 (4-8 мм) от Fortisflex предназначен для герметичного вывода кабелей диаметром 4–8 мм через стенки электрошкафов и распределительных устройств. Этот элемент обеспечивает надежную защиту от пыли, воды и механического вытягивания, сохраняя целостность изоляции и степень защиты IP68.

Назначение и область применения

Кабельный ввод латунный MGM-DL 16 (4-8 мм) используется для прохода силовых и сигнальных кабелей через стенки металлических или композитных корпусов - например, в электрощитах, пультах управления, промышленном оборудовании. Подходит для установки в условиях повышенной влажности, на улице, в помещениях с агрессивными средами. Применяется в машиностроении, энергетике, транспорте и автоматизации производственных линий.

Технические характеристики

• Диапазон диаметров кабелей: 4–8 мм
• Материал корпуса, гайки и накидной гайки: никелированная латунь
• Прижимная вставка: нейлон 6.6 (UL94 V2)
• Уплотнители: неопрен - устойчив к температурным колебаниям и химическим веществам
• Рабочая температура: от –40 C до +100 C; кратковременно допускается +120 C
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Тип резьбы: метрическая, соответствует EN 60423
• Фиксация кабеля: двухкомпонентная система полугаек с винтами против вытягивания

Совместимость и монтаж

Кабельный ввод латунный MGM-DL 16 (4-8 мм) устанавливается в подготовленное отверстие диаметром 16 мм. Для сверления отверстий рекомендуются следующие инструменты:

• Гидравлические системы пробивки: ПГПО-60, ПГПО-60А
• Гидравлические прессы: ПГРО-60А, ПГРОу-60А, ПГРОп-60А
• Матрицы и наборы перфорационных форм: НМПО-PG, НМПО-MG

Перед установкой проверьте соответствие диаметра кабеля указанному диапазону - слишком толстый кабель повредит уплотнение, слишком тонкий - не обеспечит герметичность. После введения кабеля затяните винты равномерно, чтобы избежать деформации уплотнителей.

Безопасность и стандарты

• Соответствует требованиям стандарта EN 60423 для метрической резьбы
• Материалы сертифицированы по UL94 V2 - самозагасаемость пластика
• Степень защиты IP68 подтверждена испытаниями на погружение и пылевую плотность

Преимущества

• Никелированная латунь обеспечивает высокую коррозионную стойкость и долгий срок службы даже в агрессивных средах
• Неопреновые уплотнители не теряют эластичность при экстремальных температурах
• Двухступенчатая фиксация кабеля исключает его случайное выдергивание
• Защитная мембрана внутри горловины препятствует проникновению пыли даже при отсутствии кабеля
• Устойчивость к синтетическим маслам, бензину, дизтопливу и другим химикатам

Ограничения применения

• Не предназначено для использования с кабелями диаметром менее 4 мм или более 8 мм - возможна потеря герметичности
• Не рекомендуется применять в условиях постоянного давления выше атмосферного (например, под водой под давлением)
• При температурах выше +120 C материал уплотнений начинает деградировать - длительная работа при таких значениях недопустима
• Не следует использовать в качестве крепежа для массивных кабельных сборок - нагрузка должна передаваться только на сам кабель, а не на корпус ввода

Примеры использования

• Электрошкафы станков ЧПУ с частотными преобразователями
• Щиты управления насосными станциями в условиях повышенной влажности
• Корпуса систем автоматического контроля на нефтеперерабатывающих заводах
• Наружные распределительные пункты в холодных регионах

Практические советы

• Выбирая кабельный ввод латунный MGM-DL 16 (4-8 мм), ориентируйтесь на реальный наружный диаметр изоляции кабеля - не на его сечение
• Если кабель имеет жесткую оболочку, слегка зафиксируйте его руками при затяжке винтов - так уплотнители лучше адаптируются
• Проверяйте наличие защитной мембраны внутри горловины перед установкой - она не всегда заметна невооруженным глазом
• Используйте смазку на резьбе только при необходимости - избыток может нарушить герметизацию
• Запаситесь запасными уплотнительными кольцами - они легко заменяются при обслуживании
