Ввод кабельный латунный MGM-DL 40 (22-30 мм) | 89022 Fortisflex КВТ

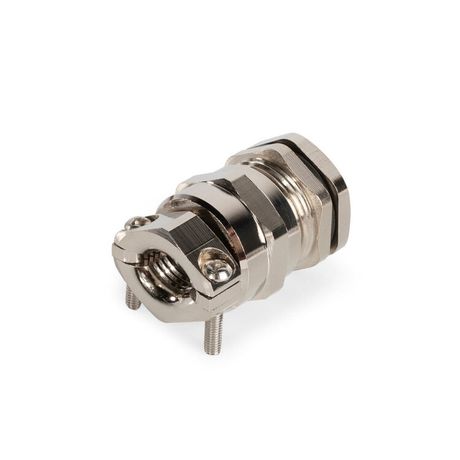

Кабельный ввод латунный MGM-DL 40 (22-30 мм) от Fortisflex предназначен для герметичного вывода кабелей через стенки электрошкафов и распределительных устройств. Этот элемент обеспечивает надежную защиту от пыли, воды и механического вытягивания, сохраняя целостность изоляции даже в жестких условиях эксплуатации.

Назначение и область применения

Кабельный ввод латунный MGM-DL 40 (22-30 мм) используется для прохода силовых и сигнальных кабелей через стенки металлических корпусов - например, в электрощитах, пультах управления, промышленном оборудовании. Подходит для установки на устройства, работающие в агрессивной среде: на заводах, в пищевой промышленности, на объектах с высокой влажностью или частыми мойками.

Технические характеристики

• Диаметр кабеля: 22–30 мм - подходит для многожильных и одножильных кабелей с соответствующим внешним диаметром
• Материал корпуса: никелированная латунь - устойчива к коррозии, легко моется, не требует дополнительной покраски
• Уплотнители: неопрен - эластичный, долговечный, работает при температуре от –40 C до +100 C (кратковременно до +120 C)
• Прижимная вставка: нейлон 6.6 по UL94 V2 - самозагасаемый материал, безопасен при возгорании
• Степень защиты: IP68 - полностью защищен от пыли и длительного погружения в воду
• Резьба: метрическая, соответствие EN 60423 - совместима со стандартными отверстиями и переходниками
• Фиксация кабеля: двухполугайковая система с винтами - исключает выпадение и выдергивание кабеля

Совместимость и монтаж

Кабельный ввод латунный MGM-DL 40 (22-30 мм) устанавливается в подготовленное круглое отверстие диаметром 40 мм. Для сверления отверстий рекомендуются специализированные гидравлические системы:

• ПГПО-60, ПГПО-60А
• ПГРО-60А, ПГРОу-60А, ПГРОп-60А
• Матрицы МПО и наборы перфоформ НМПО-PG / НМПО-MG

Перед установкой проверьте, что внешний диаметр кабеля находится в допустимом диапазоне (22–30 мм). Перегрузка или недогрузка снижают степень защиты. Установите ввод плотно, равномерно затяните винты на полугайках - они должны слегка деформировать оболочку кабеля, не повредив жилы.

Безопасность и стандарты

Кабельный ввод латунный MGM-DL 40 (22-30 мм) соответствует требованиям стандарта EN 60423 для метрической резьбы и имеет сертификат UL94 V2 для материала прижимной вставки. Применение неопрена и никелированной латуни гарантирует безопасность в зонах с повышенной взрывоопасностью и химической активностью.

Преимущества

• Высокая герметичность благодаря двойному уплотнению - неопреновое кольцо и нейлоновая вставка
• Защита от вытягивания кабеля - уникальная система полугаек с винтами
• Устойчивость к маслам, бензину, дизтопливу и другим агрессивным жидкостям
• Широкий температурный диапазон - подходит для холодных регионов и нагреваемых помещений
• Никелированная поверхность - не царапается, не теряет внешний вид, легко протирается

Ограничения применения

• Не предназначено для кабелей с диаметром менее 22 мм или более 30 мм - возможна потеря герметичности
• Не следует использовать в условиях постоянного давления выше атмосферного - не рассчитан на внутреннее избыточное давление
• Запрещено применять в контакте с растворителями на основе ароматических углеводородов - могут разрушить неопрен
• Не заменяет заземление - требуется отдельное подключение экрана кабеля к корпусу

Примеры использования

• Электрошкафы станков ЧПУ с частыми мойками
• Щитовые помещения на пищевых производствах
• Подземные распределительные пункты в условиях повышенной влажности
• Автомобильные и железнодорожные контрольные щиты
• Оборудование для добычи нефти и газа - где есть контакт с топливом и смазками

Практические советы

• Перед установкой проверьте диаметр кабеля штангенциркулем - точность важнее заявленного значения
• Используйте только рекомендованные инструменты для пробивки отверстий - некорректное отверстие нарушает герметизацию
• Не перетягивайте винты на полугайках - достаточно легкого усилия, чтобы кабель не двигался
• При использовании в холоде (ниже –20 C) согрейте уплотнители перед установкой - неопрен становится жестче
• Проверяйте состояние уплотнителей каждые 1–2 года - особенно в местах с частыми температурными колебаниями
