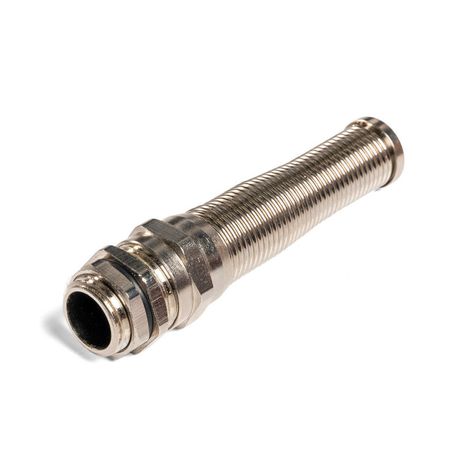

Ввод кабельный латунный MGM-R 25 (13-18 мм) | 88630 Fortisflex КВТ

Кабельный ввод латунный MGM-R 25 (13-18 мм) от Fortisflex и КВТ предназначен для герметичного вывода кабелей через стенки электрошкафов и распределительных устройств. Этот кабельный ввод латунный MGM-R 25 (13-18 мм) сочетает надёжную герметизацию, механическую прочность и устойчивость к агрессивной среде, что делает его подходящим для промышленных условий.

Назначение и область применения

Кабельный ввод латунный MGM-R 25 (13-18 мм) используется для безопасного прохода кабелей и проводов через стенки металлических или композитных корпусов - например, электрощитов, пультов управления, промышленного оборудования. Подходит для установки на объектах с высокими требованиями к защите от пыли, влаги и химических веществ: заводы, насосные станции, судостроение, энергетика, автоматизация производственных линий.

Технические характеристики

• Материал корпуса, гайки и накидной гайки: никелированная латунь - устойчива к коррозии и механическим повреждениям
• Прижимная вставка: нейлон 6.6 по UL94 V2 - самозагасающий материал, не поддерживающий горение
• Уплотнители: неопрен - эластичный, сохраняет свойства при экстремальных температурах
• Рабочая температура: от –40 C до +100 C; кратковременно выдерживает до +120 C
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Резьба: метрическая, соответствует EN 60423 - совместима со стандартными фланцами и крышками
• Диапазон диаметров кабелей: 13–18 мм - оптимальна для силовых и сигнальных кабелей среднего сечения

Совместимость и монтаж

Кабельный ввод латунный MGM-R 25 (13-18 мм) устанавливается в предварительно просверленное отверстие диаметром 25 мм. Для точного формирования отверстия рекомендуются специализированные гидравлические системы:

• Пробивные станки: ПГПО-60, ПГПО-60А
• Гидравлические прессы: ПГРО-60А, ПГРОу-60А, ПГРОп-60А
• Матрицы и наборы перфорационных форм: НМПО-PG, НМПО-MG

После установки в отверстие кабельный ввод латунный MGM-R 25 (13-18 мм) фиксируется накидной гайкой. Уплотнительная система плотно обжимает кабель, исключая зазоры. Гибкая спиральная муфта внутри позволяет кабелю свободно двигаться без риска перегиба - особенно важно в вибрационных системах.

Безопасность и стандарты

• Соответствие стандарту EN 60423 - гарантирует правильность резьбы и размеров для европейского рынка
• Материалы сертифицированы по UL94 V2 - классификация по воспламеняемости
• IP68 - подтверждает возможность работы в условиях постоянной влажности и погружения

Преимущества

• Высокая герметичность благодаря трёхкомпонентному уплотнению: нейлоновая вставка + неопреновые кольца + обжим
• Устойчивость к маслам, бензину, дизтопливу и другим агрессивным жидкостям
• Спиральная гибкая муфта снижает риск повреждения жил кабеля при движении или вибрации
• Никелированная латунь - долговечна, не требует частой замены даже в агрессивной среде
• Не требует дополнительных средств герметизации - всё встроено

Ограничения применения

• Не предназначена для кабелей с диаметром менее 13 мм - возможен слабый обжим и потеря герметичности
• Не рекомендуется использовать в условиях постоянного давления выше атмосферного - не являетсяPressure-rated элементом
• Не следует применять в контакте с растворителями на основе ароматических углеводородов - они могут разрушить неопрен
• Требуется точное соблюдение диаметра отверстия 25 мм - отклонение более +-0,5 мм снижает надёжность крепления

Примеры использования

• Подключение кабелей питания к станкам ЧПУ в цехах
• Ввод сигналов от датчиков в щиты управления на нефтеперерабатывающих заводах
• Проход кабелей через корпуса насосов в канализационных станциях
• Фиксация кабелей в мобильных устройствах с вибрацией - например, на автокранах или коммунальной технике

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен находиться в диапазоне 13–18 мм. Кабель меньше 13 мм потребует переходника или другого типа ввода
• Используйте только рекомендованные матрицы (НМПО-MG) для сверления - это гарантирует идеальную форму отверстия
• При многократном извлечении кабеля осмотрите уплотнительные кольца - при потере эластичности замените весь ввод
• Не затягивайте накидную гайку слишком сильно - достаточно усилия, чтобы обеспечить герметичность без деформации резьбы
• Для кабелей с экраном - убедитесь, что экран не задевает внутреннюю поверхность ввода, чтобы не нарушить целостность изоляции
