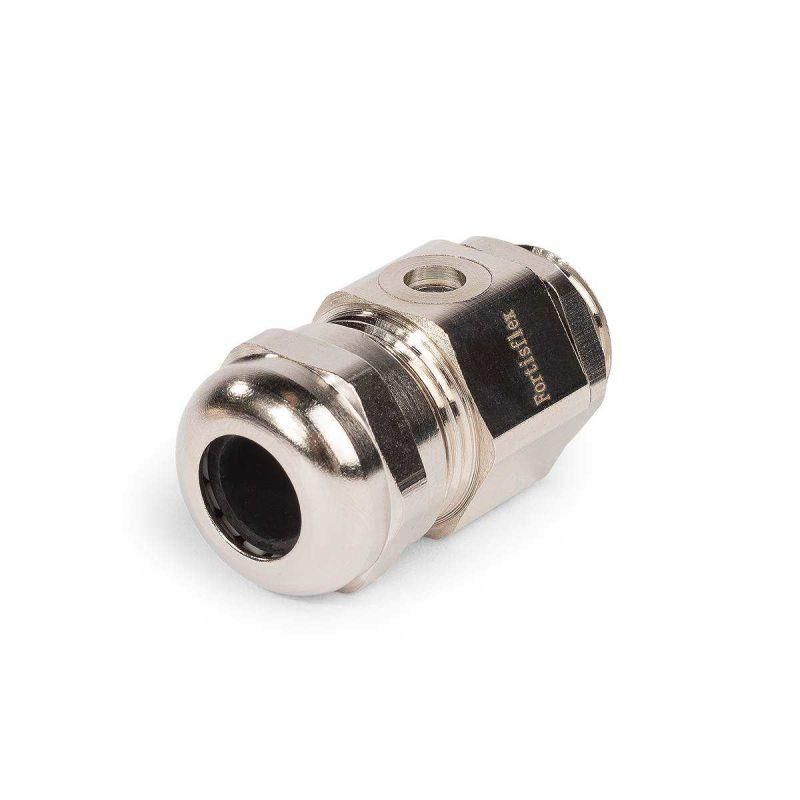

Ввод кабельный вентилируемый латунный ВК-ВМ-М16 (5-10 мм) от Fortisflex и КВТ - это комбинированное устройство, которое одновременно обеспечивает герметичный ввод кабеля и вентиляцию внутреннего объема электрошкафа, предотвращая конденсацию влаги. Подходит для установки в условиях повышенной влажности, перепадов температур и агрессивной среды.

Назначение и область применения

Ввод кабельный вентилируемый латунный ВК-ВМ-М16 (5-10 мм) предназначен для монтажа в стенках электрощитов, распределительных устройств и других герметичных корпусов. Он решает две задачи сразу: фиксирует кабель с диаметром 5–10 мм и позволяет воздуху циркулировать внутри, снижая риск образования конденсата. Применяется в промышленном оборудовании, на станках, конвейерах, в системах автоматизации, в помещениях с высокой влажностью или на улице.

Технические характеристики

• Материал корпуса: никелированная латунь - устойчива к коррозии и механическим повреждениям
• Диаметр кабеля: 5–10 мм - подходит для большинства силовых и сигнальных кабелей
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Температура эксплуатации: от –40 C до +100 C (кратковременно - до +120 C)
• Длина резьбы: 8 мм - совместима со стандартными толщинами стенок шкафов
• Тип уплотнения: неопреновое кольцо - эластичное, устойчиво к маслам и топливу
• Прижимная вставка: нейлон 6.6, самозатухающий по UL94 V2 - безопасен при перегреве
• Размер ключа: 20 мм - удобен для монтажа стандартным гаечным ключом
• Наличие контргайки: да - позволяет надежно зафиксировать устройство
• Тип резьбы: M-метрическая по EN 60423 - стандартизированный размер для совместимости
• Электромагнитная совместимость (EMC): да - не создаёт помех и устойчив к внешним ЭМИ
• Цвет: никелевый - антикоррозийное покрытие с декоративным эффектом

Совместимость и монтаж

Ввод кабельный вентилируемый латунный ВК-ВМ-М16 (5-10 мм) устанавливается в подготовленное отверстие диаметром 16 мм. Для сверления используется перфоратор с подходящей насадкой. Устройство фиксируется с помощью накидной гайки и контргайки - затягивается ключом на 20 мм. После монтажа кабель продевается через уплотнительное кольцо, которое плотно обжимает его при закручивании. Работает с любыми кабелями, соответствующими указанному диаметру. Совместим с гидравлическими прессами КВТ: ПГПО-60, ПГРО-60А, ППО-60, ППО-115, ПГРОп-60А, ПГРОу-60А, ПРПО-60, а также перфоформами МПО и НМПО-MG.

Безопасность и стандарты

• Соответствует стандарту EN 60423 для метрической резьбы
• Материалы уплотнений и вставок сертифицированы по UL94 V2 - самозатухающие, не поддерживают горение
• IP68 - подтверждает работоспособность при постоянном контакте с водой
• EMC-исполнение гарантирует соответствие требованиям электромагнитной совместимости

Преимущества

• 2 в 1: заменяет два элемента - обычный кабельный ввод и отдельный вентиляционный клапан
• Высокая герметичность даже при перепадах давления - не требует дополнительных уплотнителей
• Устойчив к химически активным веществам: маслам, бензину, дизтопливу, растворителям
• Никелированное покрытие увеличивает срок службы в агрессивных средах
• Разъемная конструкция - можно демонтировать и переустановить без потери герметичности
• Не требует обслуживания - работает автономно в течение всего срока эксплуатации

Ограничения применения

• Не предназначена для кабелей с диаметром менее 5 мм или более 10 мм - возможна потеря герметичности
• Не рекомендовано использовать в условиях постоянного давления выше атмосферного - клапан рассчитан на выравнивание, а не на избыточное давление
• При температурах выше +120 C материал уплотнений теряет эластичность - допускается лишь кратковременный нагрев
• Не следует применять в зонах с частыми ударными нагрузками - латунь прочна, но не ударопрочна

Примеры использования

• Щит управления промышленным роботом - предотвращает запотевание внутри при работе в холодном цехе
• Наружный распределительный пункт - защищает от влаги и пыли, сохраняя вентиляцию
• Оборудование пищевой промышленности - устойчив к мойкам и химчисткам
• Автомобильные сборочные линии - выдерживает контакт с маслами и топливом
• Системы освещения на открытых площадках - работает при минусовой температуре и снегопаде

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 5–10 мм
• При использовании нескольких вводов в одном шкафу - располагайте их равномерно, чтобы не нарушать баланс давления
• Затягивайте гайку рукой до упора, затем доверните ключом на ¼ оборота - избыточная затяжка деформирует уплотнение
• Для сложных условий (высокая влажность + химические пары) используйте в сочетании с осушителем воздуха
• При замене старого ввода - удалите все остатки старого уплотнения перед установкой нового ВК-ВМ-М16
• Проверяйте целостность уплотнительного кольца при каждом техобслуживании - признаки трещин или жесткости требуют замены
