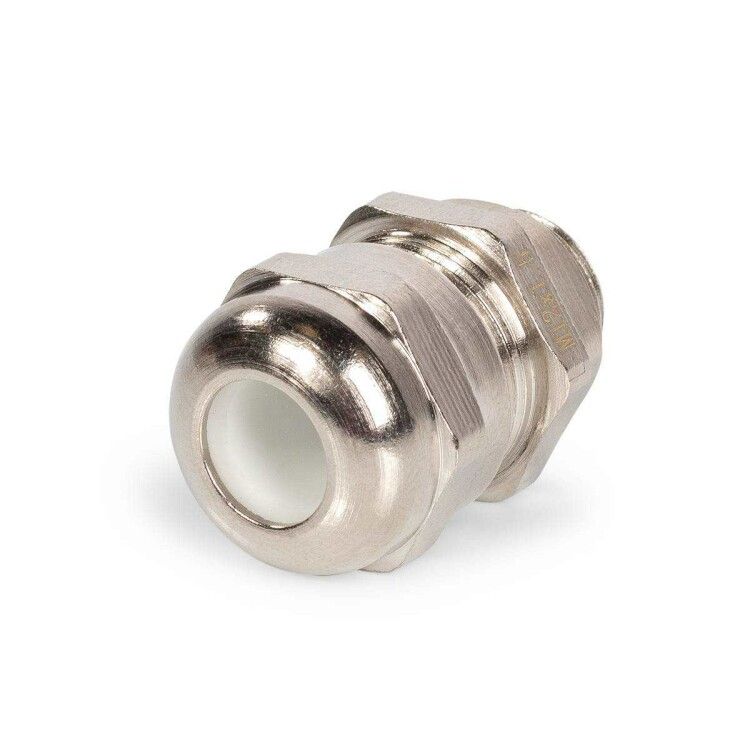

Ввод кабельный термостойкий латунный ВКТ-М20 (12-16 мм) | 88251 Fortisflex КВТ

Ввод кабельный термостойкий латунный ВКТ-М20 (12-16 мм) от Fortisflex и КВТ предназначен для надёжного и герметичного ввода кабелей в электрооборудование, выдерживает экстремальные температуры и агрессивные среды, обеспечивая долговечную работу в сложных условиях.

Назначение и область применения

Ввод кабельный термостойкий латунный ВКТ-М20 (12-16 мм) используется для прохода кабелей и проводов через стенки электрощитов, распределительных устройств, шкафов управления и другого оборудования. Подходит для установки в местах, где важна герметичность, высокая механическая прочность и устойчивость к химикатам. Применяется на промышленных объектах: станках, конвейерах, системах автоматизации, в пищевой, химической и нефтегазовой отраслях.

Технические характеристики

• Размер входного отверстия: 12–16 мм - подходит для кабелей с наружным диаметром в этом диапазоне
• Материал корпуса, гайки и накидной гайки: никелированная латунь - устойчива к коррозии, легко моется, сохраняет форму при нагрузке
• Прижимная вставка: нейлон 6.6 по UL94 V2 - не горюч, сохраняет жесткость при нагреве
• Уплотнители: силикон - эластичен, не трескается при минусовых температурах, не теряет герметичность при нагреве
• Рабочий температурный диапазон: от –60 C до +250 C - работает в холодильных камерах, печях, зонах с перепадами температур
• Степень защиты: IP68 - полностью защищён от пыли и способен работать под водой длительное время
• Резьба: метрическая, соответствует EN 60423 - совместима со стандартными креплениями
• Устойчивость к маслам, топливу и агрессивным жидкостям - не разрушается при контакте с синтетическими смазками, бензином, дизтопливом

Совместимость и монтаж

Ввод кабельный термостойкий латунный ВКТ-М20 (12-16 мм) монтируется в подготовленное отверстие диаметром 20 мм. Установка требует точного сверления или пробивки. Для формирования отверстия рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А. Также подходят матрицы МПО и наборы перфоформ НМПО-PG, НМПО-MG. После проделывания отверстия ввод вставляется внутрь, фиксируется накидной гайкой. Уплотнительная вставка плотно обжимает кабель, исключая люфт и протечки.

Безопасность и стандарты

Изделие соответствует требованиям стандарта EN 60423 по резьбе и имеет сертифицированную степень защиты IP68. Материалы прижимной вставки соответствуют классу горючести UL94 V2 - снижают риск распространения пламени. Силиконовые уплотнители не выделяют токсичных веществ даже при высоких температурах.

Преимущества

• Высокая термостойкость - работает в условиях, недоступных обычным вводам
• Полная герметизация - IP68 гарантирует защиту от воды и пыли даже при постоянном контакте
• Устойчивость к химикатам - не разъедается маслами, топливом, растворителями
• Долговечность - латунь с никелевым покрытием не ржавеет, служит десятилетиями
• Легкость монтажа - комплект из трёх элементов (корпус, уплотнитель, гайка) позволяет быстро закрепить кабель без дополнительных инструментов

Ограничения применения

Не предназначена для ввода кабелей с диаметром менее 12 мм или более 16 мм - при некорректном размере уплотнение будет неплотным, что нарушит герметичность. Не следует использовать в условиях постоянного механического растяжения или изгиба кабеля - ввод не рассчитан на движущуюся нагрузку. Не заменяет кабельные вводы с заземляющими контактами - если требуется защитное заземление, нужен специализированный тип ввода.

Примеры использования

• Электрошкафы на производстве с частыми мойками (пищевая промышленность)
• Заполнение отверстий в щитах на нефтебазах - устойчив к нефтепродуктам
• Оборудование в холодильных центрах - выдерживает –60 C
• Автоматизированные линии с высокой температурой окружающей среды (печи, сушилки)
• Подземные кабельные переходы - благодаря IP68 не боится влаги и грунтовых вод

Практические советы

• Перед монтажом проверьте наружный диаметр кабеля - он должен точно попадать в диапазон 12–16 мм
• При использовании в условиях вибраций дополнительно зафиксируйте кабель хомутами рядом с вводом
• Не затягивайте накидную гайку слишком сильно - это может повредить силиконовый уплотнитель
• Для удобства сборки можно смазать резьбу немного силиконовой смазкой - это облегчит последующее обслуживание
• Если кабель многожильный и мягкий - перед вводом соберите его в пучок и зафиксируйте термоусадкой, чтобы избежать деформации уплотнителя
