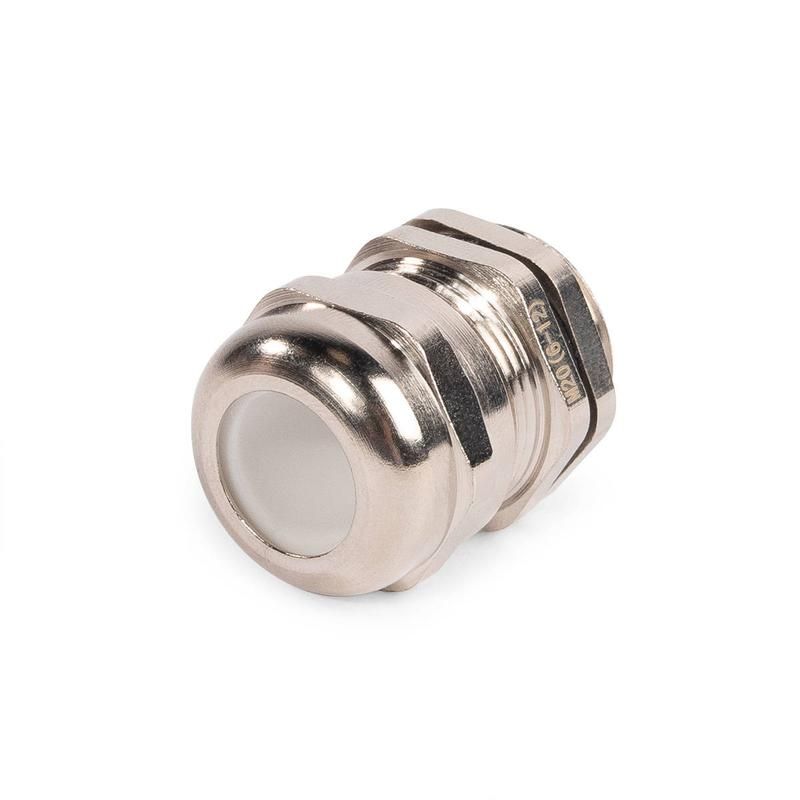

Ввод кабельный термостойкий латунный ВКТ-М20 (6-12 мм) | 88844 Fortisflex КВТ

Ввод кабельный термостойкий латунный ВКТ-М20 (6-12 мм) от Fortisflex и КВТ предназначен для герметичного прохода кабелей через стенки электрооборудования в условиях высоких температур, вибраций и агрессивной среды. Артикул 88844 обеспечивает надёжную изоляцию даже при экстремальных нагрузках благодаря материалам с широким температурным диапазоном и степенью защиты IP68.

Назначение и область применения

Ввод кабельный термостойкий латунный ВКТ-М20 (6-12 мм) используется для герметичного вывода кабелей и проводов в корпуса распределительных щитов, станков, систем автоматизации и других устройств, работающих в сложных условиях. Подходит для установки в помещениях с повышенной влажностью, на открытых площадках, в промышленных зонах с химическими веществами, маслами и топливом. Применяется там, где требуется сохранить целостность изоляции при колебаниях температуры от -60 °C до +250 °C.

Технические характеристики

• Материал корпуса: никелированная латунь — коррозионностойкая, механически прочная основа;
• Уплотнение: силиконовые кольца и вставки — обеспечивают эластичность при экстремальных температурах;
• Прижимная вставка: нейлон 6.6 по UL94 V2 — самозагасающий, не поддерживающий горение материал;
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду под давлением;
• Температурный диапазон: от -60 °C до +250 °C — работает в холодильных камерах и рядом с нагревательными элементами;
• Диаметр кабеля: 6–12 мм — соответствует стандартному диапазону силовых и сигнальных кабелей;
• Резьба: метрическая по EN 60423 — совместима с европейскими стандартами крепления;
• Длина резьбы: 8 мм — достаточна для плотного соединения с тонкими стенками корпусов;
• Размер ключа: 22 мм — удобный для стандартных рожковых и накидных ключей;
• Покрытие: никелированное — антикоррозийное, декоративное, легко моющееся;
• Состав: без галогенов — безопасен при возгорании, не выделяет токсичных паров;
• Исполнение: прямолинейное — компактная форма для ограниченных пространств.

Совместимость и монтаж

Ввод кабельный термостойкий латунный ВКТ-М20 (6-12 мм) устанавливается в подготовленное отверстие диаметром 20 мм. Для сверления/пробивания отверстий рекомендуются гидравлические системы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А. Также подходят матрицы МПО и наборы перфоформ НМПО-PG / НМПО-MG. После проделывания отверстия ввод вставляется внутрь, фиксируется накидной гайкой и затягивается ключом на 22 мм. Уплотнительные кольца не требуют смазки — они работают в режиме «сухого контакта». Перед установкой проверьте соответствие диаметра кабеля (6–12 мм): слишком толстый кабель повредит силиконовое уплотнение, слишком тонкий — не обеспечит герметичность.

Безопасность и стандарты

• Соответствует требованиям EN 60423 для метрической резьбы;
• Уплотнители выполнены из силикона, сертифицированного для работы при высоких температурах;
• Нейлоновая вставка соответствует классу горючести UL94 V2 — не распространяет пламя;
• Отсутствие галогенов снижает риск образования ядовитых продуктов при пожаре — соответствует требованиям безопасности для закрытых помещений и метро;
• Степень защиты IP68 подтверждает возможность эксплуатации в условиях постоянного контакта с водой и загрязнениями.

Преимущества

• Выдерживает температуры от -60 °C до +250 °C — выше, чем у большинства аналогов;
• Не боится синтетических масел, бензина, дизтоплива и растворителей — идеален для автосервисов и заводов;
• Никелированная поверхность не окисляется, не требует регулярной обработки;
• Силиконовый уплотнитель сохраняет эластичность десятки лет — срок службы превышает 15 лет при правильной эксплуатации;
• Защитная мембрана внутри исключает просачивание пыли даже при вибрациях;
• Простая сборка — не нужны специнструменты, кроме обычного ключа на 22 мм.

Ограничения применения

• Не предназначена для кабелей диаметром менее 6 мм или более 12 мм — возможна потеря герметичности;
• Не следует использовать в условиях постоянного механического трения о кабель — силикон может изнашиваться;
• Запрещено применять в средах с высоким содержанием ароматических углеводородов (например, бензол, толуол) — возможно разрушение силикона;
• Не рассчитана на частые демонтажи — многократная сборка/разборка снижает герметичность уплотнителей;
• Не заменяет заземление — необходимо дополнительно выполнять защитное заземление корпуса устройства.

Примеры использования

• Электрошкафы на тепловых станциях и печях — выдерживают нагрев до 250 °C;
• Автомобильные цеха — защищают кабели от масла и бензина;
• Холодильные камеры — работают при -60 °C без растрескивания уплотнителей;
• Подземные кабельные переходы — обеспечивают герметичность при постоянном контакте с грунтовыми водами;
• Оборудование пищевой промышленности — безопасны при мойке горячей водой и химчистке;
• Железнодорожные и метрополитен-системы — соответствуют нормам безгалогенного исполнения.

Практические советы

• Перед установкой протяните кабель через ввод — он должен свободно входить, но не болтаться; оптимальный зазор между кабелем и уплотнителем — 1–2 мм;
• Не используйте инструменты с острыми краями при работе с кабелем — можно повредить силикон;
• При монтаже в металлические корпуса обязательно соблюдайте контакт между корпусом ввода и корпусом оборудования — это важно для ЭМИ-защиты;
• Если кабель имеет жесткую оболочку, перед вводом сделайте легкий радиальный изгиб — так уменьшится напряжение на уплотнении;
• Проверяйте состояние уплотнителей каждые 3–5 лет — особенно в условиях вибрации или перепадов температур;
• Артикул 88844 совместим с другими изделиями серии ВКТ от Fortisflex и КВТ — можно комбинировать в одной системе.
