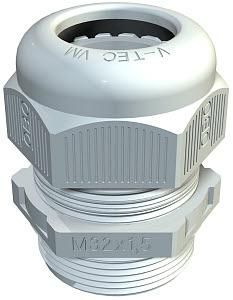

Кабельный ввод M16 | 2022346 OBO Bettermann V-TEC LGR

Кабельный ввод V-TEC M16 LGR (артикул 2022346) предназначен для надёжного и герметичного прохода кабелей через стенки корпусов, распределительных коробок и шкафов. Благодаря уплотнению по технологии OBO и разгрузке натяжения, он обеспечивает долговечную защиту от пыли, воды и механических нагрузок, сохраняя целостность изоляции кабеля.

Назначение и область применения

Кабельный ввод V-TEC M16 LGR используется для вывода кабелей изнутри электрооборудования наружу - например, в распределительных коробках, щитах управления, автоматических системах. Подходит как для жилых помещений, так и для промышленных объектов: станций, конвейеров, насосных установок, осветительных систем. Применяется там, где важна высокая степень герметизации и защита от внешней среды.

Технические характеристики

• Номинальный размер резьбы: M16 (метрическая)
• Диапазон внешних диаметров кабеля: 2,5 – 8 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид - устойчив к химическим воздействиям, не выделяет токсинов
• Температурный диапазон эксплуатации: от -20 C до +65 C
• Тип уплотнения: уплотнительное кольцо с ламельной технологией OBO
• Разгрузка натяжения: есть - предотвращает перегрузку кабеля при затяжке
• Размер ключа для монтажа: 19 мм
• Форма: прямолинейная - без поворота, для прямого прохода
• Цвет: светло-серый
• Состав: не содержит галогенов - безопасен при возгорании
• Поверхность: необработанная - без антикоррозийного покрытия, материал сам по себе устойчив

Совместимость и монтаж

Кабельный ввод V-TEC M16 LGR имеет метрическую резьбу M16, совместимую со стандартными отверстиями в металлических и пластиковых корпусах. Установка выполняется с помощью ключа на 19 мм. Перед монтажом необходимо просверлить отверстие диаметром, соответствующим наружному размеру резьбы (обычно ~16–17 мм). Кабель вставляется внутрь, затем ввод закручивается в корпус до упора. Уплотнительное кольцо плотно обжимает кабель, обеспечивая герметичность и разгрузку натяжения. Не требует дополнительных прокладок или клея.

Безопасность и стандарты

Изделие сертифицировано по требованиям DIN EN 50262 - стандарту для кабельных вводов, регламентирующем испытания на герметичность и разгрузку натяжения. Отсутствие галогенов соответствует экологическим нормам при горении. Выдерживает температурные колебания в широком диапазоне, что подтверждает соответствие условиям эксплуатации в промышленной среде.

Преимущества

• Высокая герметичность IP68 - подходит для влажных, пыльных и outdoor-условий
• Ламельная уплотнительная кромка OBO - гарантирует равномерное обжатие кабеля любого диаметра в заданном диапазоне
• Разгрузка натяжения снижает риск повреждения жил кабеля при вибрациях и перемещениях
• Полиамид - прочный, легкий, устойчив к старению и большинству химикатов
• Отсутствие галогенов - безопаснее при аварийных ситуациях, особенно в замкнутых пространствах

Ограничения применения

• Не подходит для кабелей с внешним диаметром менее 2,5 мм или более 8 мм - возможна утечка или недостаточная фиксация
• Не предназначена для постоянного погружения под давлением - IP68 означает временное погружение, а не работу под водой
• Не рекомендуется использовать в условиях температур ниже -20 C или выше +65 C - материал теряет эластичность
• Необработанная поверхность не защищена от коррозии - не применяйте в агрессивных химических средах без дополнительной защиты корпуса

Примеры использования

• Подключение силового кабеля к распределительному щиту в цеху
• Вывод сигнальных проводов от датчиков в контроллеры на производстве
• Герметизация входа кабеля в наружную люминесцентную лампу
• Монтаж в боксы для видеонаблюдения на улице
• Заводская сборка оборудования с необходимостью защиты от влаги и пыли

Практические советы

• Перед установкой проверьте внешний диаметр кабеля - он должен попадать в диапазон 2,5–8 мм. Для кабелей близких к границам используйте дополнительную фиксацию внутри корпуса
• При использовании многожильных кабелей с мягкой оболочкой - убедитесь, что она не деформируется слишком сильно при затяжке
• Не переусердствуйте при затяжке ключом - достаточно усилия, чтобы обеспечить герметичность; избыток может повредить резьбу или уплотнитель
• Если требуется изменить направление выхода кабеля - выберите другой тип ввода (например, угловой); данный модель - только прямолинейный
• Артикул 2022346 и название V-TEC M16 LGR указывают на точную модификацию - не путайте с другими версиями OBO, даже если резьба одинаковая
