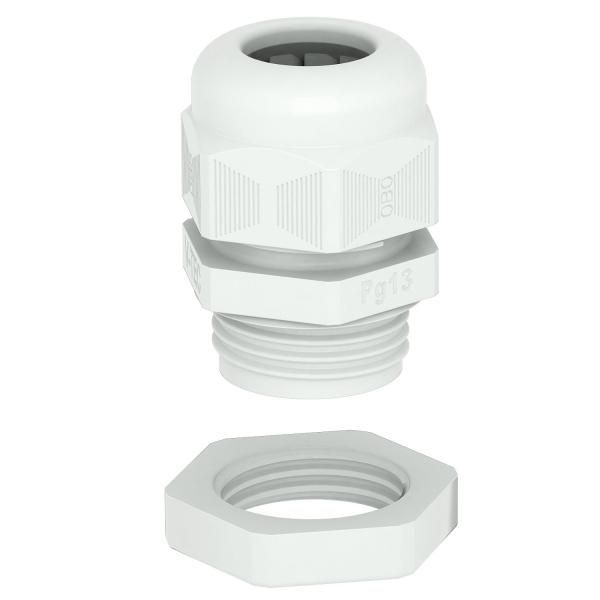

Кабельный ввод PG13,5 с контргайкой | 2024661 OBO Bettermann V-TEC PG13,5+LGR

Кабельный ввод V-TEC PG13,5 с контргайкой (артикул 2024661) предназначен для надёжного и герметичного вывода кабелей через стенки корпусов, распределительных коробок и шкафов. Благодаря уплотнению по технологии OBO и наличию контргайки, он обеспечивает разгрузку кабеля от натяжения и защищает от пыли и воды даже при постоянном контакте с жидкостью.

Назначение и область применения

Кабельный ввод V-TEC PG13,5 с контргайкой используется для прохода силовых и слаботочных кабелей через металлические или пластиковые корпуса. Подходит для установки в распределительных коробках жилых домов, промышленных щитах, станциях автоматизации, наружных устройствах и других местах, где требуется высокая степень герметичности.

Технические характеристики

• Номинальный размер резьбы: PG13,5 — совместим с большинством стандартных отверстий в щитах и корпусах
• Диаметр кабеля: 5–12 мм — поддерживает широкий спектр кабелей, включая многожильные и бронированные
• Степень защиты: IP68 — полностью герметичен, выдерживает длительное погружение в воду и воздействие пыли
• Материал: полиамид — прочный, химически стойкий, не подвержен коррозии
• Температурный диапазон: -20…+65 °C — работает в холодных и жарких условиях, включая неотапливаемые помещения
• Длина резьбы: 9 мм — достаточна для плотного соединения с тонкими и средними стенками корпусов
• Размер шестигранника: 27 мм — позволяет затягивать гаечными ключами стандартного размера
• Уплотнение: уплотнительное кольцо с ламельной технологией OBO — гарантирует равномерное прилегание к любому кабелю в заданном диапазоне
• Разгрузка натяжения: да — предотвращает перегрузку проводов внутри оборудования
• Исполнение: прямолинейное — компактная форма, не требует изгиба кабеля
• Без галогенов: да — безопасен при возгорании, соответствует экологическим нормам
• Цвет: светло-серый — легко сочетается с корпусами промышленного исполнения
• Покрытие: необработанное — не требует дополнительной антикоррозийной обработки

Совместимость и монтаж

Кабельный ввод V-TEC PG13,5 с контргайкой имеет стандартную PG-резьбу, что делает его совместимым с отверстиями под PG13,5 во многих типах корпусов. Для монтажа:

• Заготовьте отверстие диаметром 13,5 мм по стандарту PG
• Проденьте кабель через центральное отверстие ввода — уплотнитель саморегулируется под диаметр кабеля
• Вкрутите ввод в корпус до упора, используя ключ на 27 мм
• Затяните контргайку с внешней стороны корпуса — она фиксирует положение и создаёт дополнительную механическую нагрузку на уплотнение

Обязательно проверяйте, чтобы кабель находился в допустимом диапазоне 5–12 мм — слишком тонкий или толстый кабель снижает герметичность.

Безопасность и стандарты

Кабельный ввод V-TEC PG13,5 с контргайкой соответствует требованиям DIN EN 50262 — официально подтверждён тестами на герметичность и разгрузку натяжения. Материал не содержит галогенов, что исключает выделение токсичных газов при нагреве. Применим в системах, требующих соблюдения норм безопасности IEC/EN 60079 и IEC 61439.

Преимущества

• Высокая герметичность IP68 — надёжнее, чем IP67, особенно в сырых и подземных условиях
• Ламельная уплотнительная кромка — обеспечивает плотное прилегание к кабелям любого типа, включая гибкие и жёсткие
• Контргайка — предотвращает самооткручивание при вибрации, увеличивает срок службы
• Полиамид — не ржавеет, не деформируется под температурными колебаниями, устойчив к маслам и растворителям
• Простота монтажа — не требует специнструментов, подходит для одиночного и массового монтажа

Ограничения применения

• Не предназначена для кабелей менее 5 мм — возможна потеря герметичности
• Не рекомендован для кабелей более 12 мм — риск повреждения уплотнения и некорректной работы
• Не следует использовать в условиях постоянного давления выше атмосферного — не являетсяPressure-rated элементом
• Не подходит для кабелей с жёсткой бронёй или металлической оболочкой, которая может повредить уплотнительное кольцо
• Температура ниже -20 °C может сделать материал хрупким — осторожно при работе в Arctic-условиях

Примеры использования

• Подключение кабелей к распределительному щиту на производстве
• Вывод питания и сигнала от датчиков в наружных корпусах
• Герметизация входов в шкафы управления насосами и компрессорами
• Фиксация кабелей в осветительных коробках на улице
• Монтаж в системах автоматизации с повышенной влажностью (например, пищевые производства)

Практические советы

• Перед установкой проверьте диаметр кабеля штангенциркулем — точность важнее заявленного значения
• Если кабель близок к верхнему порогу (11–12 мм), перед затяжкой слегка смажьте уплотнение силиконовой смазкой — это продлит срок службы
• Не перетягивайте контргайку — достаточно усилия, чтобы уплотнение плотно обхватило кабель, а резьба не проскальзывала
• При замене старого ввода — всегда проверяйте состояние внутреннего уплотнения; при трещинах или деформации меняйте весь ввод
• Для кабелей с большой массой (например, бронированные) дополнительно закрепляйте кабель на расстоянии 10–15 см от ввода — это снизит нагрузку на уплотнение
