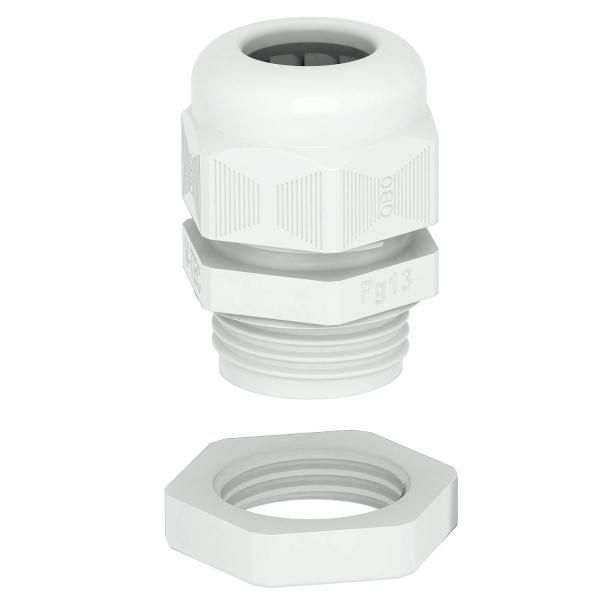

Кабельный ввод PG21 с контргайкой | 2024665 OBO Bettermann V-TEC PG21+ LGR

Кабельный ввод V-TEC PG21+ LGR (артикул 2024665) предназначен для герметичного вывода кабелей через стенки корпусов, обеспечивая надежную фиксацию и разгрузку от механического натяжения. Изготовлен из полиамида, он выдерживает температурные колебания от -20C до +65C и соответствует высшей степени защиты IP68. Подходит для установки в распределительных коробках, шкафах управления и промышленном оборудовании.

Назначение и область применения

Кабельный ввод V-TEC PG21+ LGR используется для безопасного прохода силовых и сигнальных кабелей через стенки электрооборудования - распределительных щитов, корпусов станков, автоматических линий, систем освещения и других устройств. Обеспечивает герметичность и предотвращает попадание пыли, воды и влаги внутрь оборудования. Применяется как в промышленных условиях, так и в жилых зонах - например, при монтаже наружных светильников или распределительных коробок на балконах.

Технические характеристики

• Номинальный размер резьбы: PG21 (метрический эквивалент - M26×1.5)
• Диапазон диаметров кабеля: 9–18 мм (подходит для большинства многожильных и одножильных кабелей среднего сечения)
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал: полиамид - прочный, химически стойкий, не содержит галогенов
• Температура эксплуатации: от -20 C до +65 C
• Длина резьбы: 11 мм - достаточна для плотного соединения с тонкими стенками корпусов
• Размер шестигранника: 37,5 мм - позволяет затягивать ключом без повреждений
• Уплотнение: уплотнительное кольцо по технологии OBO LGR (ламельная система)
• Контргайка: есть - обеспечивает дополнительную фиксацию и противодействие самопроизвольному отвинчиванию
• Разгрузка натяжения: да - защищает жилы кабеля от нагрузки при растяжении
• Цвет: светло-серый
• Покрытие поверхности: необработанное - матовая поверхность без антикоррозийного слоя

Совместимость и монтаж

V-TEC PG21+ LGR совместим с любыми корпусами, имеющими резьбу PG21 или М26×1,5. Для монтажа требуется просверлить отверстие диаметром 21 мм. Установка выполняется в три этапа:

1. Заготовьте отверстие в корпусе подходящего диаметра.
2. Вставьте ввод в отверстие и закрутите резьбой до упора - используйте ключ на 37,5 мм.
3. Закрепите контргайку с обратной стороны корпуса, чтобы исключить проворачивание.

Перед введением кабеля проверьте его внешний диаметр - он должен находиться в диапазоне 9–18 мм. Кабель вставляется в центральное отверстие уплотнителя; при затяжке уплотнительное кольцо деформируется и плотно обхватывает оболочку кабеля.

Безопасность и стандарты

Кабельный ввод V-TEC PG21+ LGR соответствует требованиям стандарта DIN EN 50262. Герметичность и способность к разгрузке натяжения подтверждены испытаниями. Отсутствие галогенов делает изделие безопасным при возгорании - не выделяет токсичных паров. Сертифицирован для работы в условиях повышенной влажности и агрессивных сред.

Преимущества

• Высокая степень защиты IP68 - идеально для влажных, уличных и технологических помещений
• Ламельная технология уплотнения OBO обеспечивает равномерное давление на кабель и долговечность
• Контргайка и разгрузка натяжения снижают риск повреждения жил кабеля при эксплуатационных нагрузках
• Полиамид устойчив к воздействию масел, растворителей и перепадам температур
• Универсальная резьба PG/M26 позволяет использовать ввод в широком спектре корпусов

Ограничения применения

• Не предназначена для кабелей с внешним диаметром менее 9 мм или более 18 мм - возможна потеря герметичности
• Не рекомендован для постоянного погружения под воду выше уровня допустимого давления - IP68 гарантирует временное погружение, но не работу под водой постоянно
• Необработанная поверхность требует осторожности при использовании в агрессивных химических средах - материал устойчив, но без дополнительного покрытия может подвергаться эрозии при длительном контакте с кислотами
• Не подходит для кабелей с металлической броней или жесткой оболочкой - уплотнитель рассчитан на мягкие изоляционные материалы

Примеры использования

• Подключение кабеля питания к распределительному шкафу на производстве
• Вывод сигнальных кабелей от датчиков в уличных камерах наблюдения
• Фиксация кабелей в распределительных коробках на террасах или в подъездах
• Интеграция в системы автоматизации станков с высокой вибрацией
• Монтаж в системах освещения с наружными светильниками, где важна защита от дождя и пыли

Практические советы

• Выбирая кабель, ориентируйтесь на максимальный диаметр 18 мм - слишком толстый кабель не войдет, слишком тонкий не будет надежно уплотнён
• При монтаже в тонкостенные корпуса (менее 3 мм) используйте только с контргайкой - иначе ввод может выпасть
• Не перетягивайте резьбу - после легкого усилия ключом дальнейшее вращение не увеличивает герметичность, а лишь рискует повредить резьбу корпуса
• Проверяйте целостность уплотнительного кольца перед установкой - трещины или деформации недопустимы
• Для кабелей с низкой жесткостью (например, гибкие многожильные) можно слегка смазать оболочку мыльным раствором - это облегчит введение и снизит риск повреждения
