Кабельный ввод ВКЭ1-ЛР-М16-10-L8 IP66/IP67/IP68 | zeta34704 ГОФРОМАТИК ЗЭТА

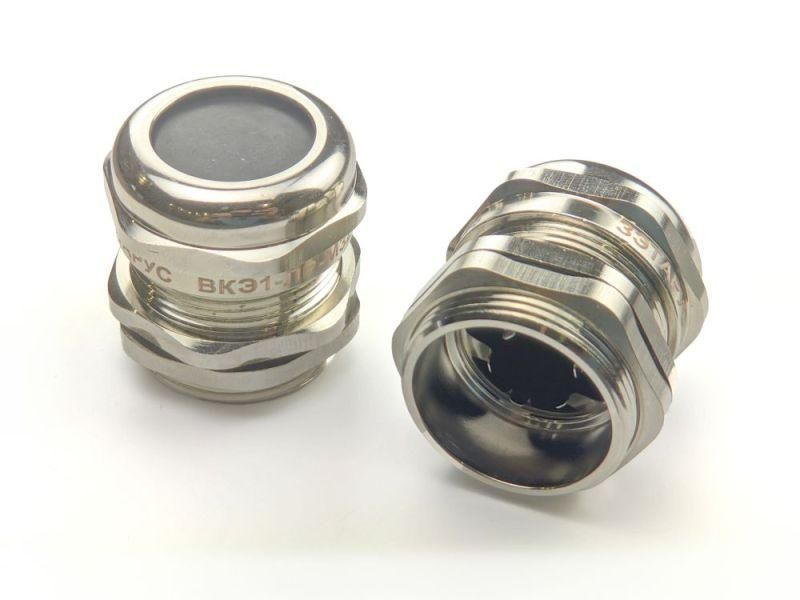

Кабельный ввод ВКЭ1-ЛР-М16-10-L8 от ЗЭТА Новосибирск - это надёжный элемент для герметичного ввода экранированных кабелей в металлические корпуса оборудования. Он обеспечивает заземление экрана, защиту от пыли и воды, а также механическую фиксацию кабеля в диапазоне 5–10 мм. Подходит для промышленных условий с широким температурным режимом.

Назначение и область применения

Кабельный ввод ВКЭ1-ЛР-М16-10-L8 используется для ввода экранированных силовых и сигнальных кабелей в корпуса распределительных щитов, пультов управления, станков и другого электрооборудования. Его основная задача - одновременно герметизировать проход, зафиксировать кабель и передать потенциал экрана на корпус, обеспечивая эффективное ЭМИ-заземление. Применяется там, где важны защита от внешних воздействий и снижение помех.

Технические характеристики

• Номинальный размер резьбы: М16×1,5 мм - совместим с типовыми отверстиями в корпусах
• Материал: Латунь с никелированным покрытием - коррозионностойкая, долговечная поверхность
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (временное погружение до 1 м), IP68 (продолжительное погружение - зависит от условий установки)
• Диапазон диаметров кабеля: 5–10 мм - оптимально для многожильных экранированных проводов
• Температура эксплуатации: от –40 C до +100 C - работает в суровых условиях, включая холодные склады и нагреваемые помещения
• Тип уплотнения: Уплотнительное кольцо из эластомера - плотно обхватывает кабель, предотвращает просачивание жидкости
• Экранирование: Да - контакт между экраном кабеля и корпусом через металлическую резьбу
• Ударопрочность: Да - выдерживает механические нагрузки при монтаже и эксплуатации
• Галогены: Отсутствуют - безопасен при возгорании, соответствует требованиям экологической безопасности
• Электромагнитная совместимость: Да - минимизирует радиопомехи благодаря надёжному заземлению экрана
• Цвет: Никель - матовый серебристый, легко очищается

Совместимость и монтаж

Кабельный ввод ВКЭ1-ЛР-М16-10-L8 ввинчивается в подготовленное резьбовое отверстие M16×1,5 в стенке корпуса. Перед установкой необходимо продеть кабель через внутреннее уплотнительное кольцо - диаметр кабеля должен находиться в пределах 5–10 мм. После этого затяните корпус до упора, чтобы обеспечить герметичность и контакт экрана с корпусом. Для точного заземления важно, чтобы корпус оборудования был металлическим и хорошо соединён с системой заземления. Не используйте инструменты с острыми гранями - они могут повредить никелированную поверхность.

Безопасность и стандарты

Кабельный ввод ВКЭ1-ЛР-М16-10-L8 соответствует требованиям к степени защиты IP66–IP68, что подтверждает его применение во взрывоопасных и влажных средах. Отсутствие галогенов делает его безопасным при возможном возгорании - не выделяет токсичных паров. Произведён в соответствии с требованиями к электромагнитной совместимости и механической прочности, характерными для промышленной автоматики.

Преимущества

• Обеспечивает тройную функцию: герметизация, фиксация, заземление экрана - всё в одном компактном устройстве
• Никелированная латунь устойчива к коррозии даже при постоянном контакте с влагой и химически активными средами
• Высокая степень защиты IP68 позволяет использовать в условиях длительного погружения - например, в канализационных насосных станциях
• Широкий температурный диапазон - подходит для работы в холодильных камерах и рядом с нагревательными элементами
• Эффективное подавление электромагнитных помех благодаря гарантированному контакту экрана с корпусом

Ограничения применения

• Не предназначена для кабелей с диаметром менее 5 мм или более 10 мм - при выходе за границы теряется герметичность
• Требует металлического корпуса для реализации заземления; не работает с пластиковыми или неметаллическими коробками
• Не рекомендован для частого демонтажа - многократное завинчивание может повредить резьбу или уплотнительное кольцо
• Не следует использовать в средах с агрессивными растворителями (например, бензол, ацетон) - возможно разрушение уплотнителя

Примеры использования

• Подключение экранированных кабелей к частотным преобразователям на производственных линиях
• Ввод сигналов от датчиков в шкафы управления тепловыми установками
• Герметизация кабелей в подземных распределительных пунктах и насосных станциях
• Интеграция в системы автоматизации пищевых производств - требование к гигиеничности и мойке под давлением
• Применение в холодильных комплексах и логистических центрах с низкими температурами

Практические советы

• Перед монтажом проверьте диаметр кабеля штангенциркулем - даже 0,5 мм перекоса может нарушить герметичность
• Если кабель слишком жёсткий, слегка смажьте уплотнительное кольцо силиконовой смазкой - это облегчит протяжку
• При установке в толстостенные корпуса убедитесь, что глубина резьбы достаточна - не допускайте «плавающего» ввода
• Для контроля качества заземления после монтажа измерьте сопротивление между экраном кабеля и корпусом - должно быть менее 0,1 Ом
• Храните запасные вводы ВКЭ1-ЛР-М16-10-L8 в сухом месте - влага может вызвать окисление резьбы, особенно при длительном хранении
