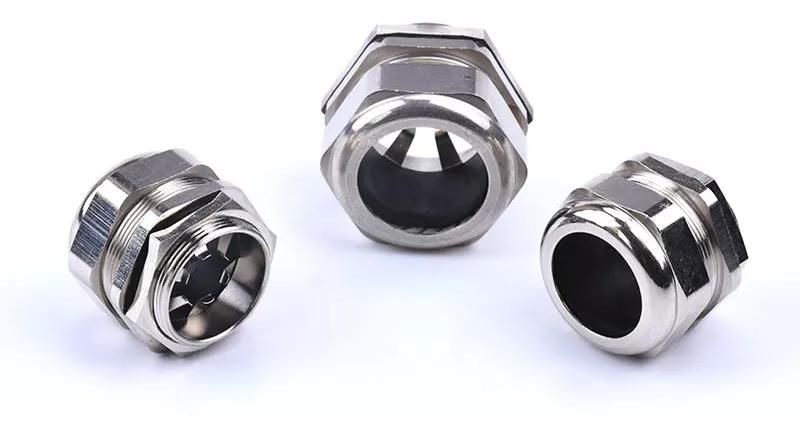

Кабельный ввод резьбовой М40-25 L11 IP66/IP67/IP68 от ЗЭТА Новосибирск - надёжное решение для герметичного ввода экранированных кабелей диаметром 18–25 мм в металлические корпуса оборудования. Обеспечивает заземление экрана, защиту от пыли и воды, работает в широком температурном диапазоне.

Назначение и область применения

Кабельный ввод резьбовой М40-25 L11 IP66/IP67/IP68 используется для безопасного прохода экранированных силовых и сигнальных кабелей через стенки электрических шкафов, распределительных щитов, станков и другого промышленного оборудования. Он одновременно выполняет три функции: механическая фиксация кабеля, герметизация входного отверстия и электрическое заземление экрана кабеля на корпус устройства.

Подходит для установки в условиях повышенной запылённости, влажности, перепадов температур - например, на производствах, в пищевой промышленности, на открытых площадках, в системах автоматизации и транспорта.

Технические характеристики

• Номинальный размер резьбы: M40×1.5 мм - стандартная метрическая резьба для совмещения с отверстиями в корпусах
• Диапазон диаметров кабеля: 18–25 мм - позволяет использовать кабели с внешним диаметром в этом интервале
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (временное погружение до 1 м), IP68 (длительное погружение под давлением)
• Материал: латунь никелированная - коррозионностойкая, прочная, с антикоррозийным покрытием
• Температура эксплуатации: от –40 C до +100 C - подходит для холодных регионов и нагреваемых сред
• Тип уплотнения: эластичное уплотнительное кольцо - плотно обжимает кабель, предотвращает просачивание жидкости
• Экранированный: да - обеспечивает непрерывную электрическую связь между экраном кабеля и корпусом
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации
• Не содержит галогенов: да - безопасен при возгорании, не выделяет токсичных газов
• Электромагнитная совместимость: да - снижает помехи в чувствительных системах управления
• Цвет: никель - матовый серебристый оттенок, соответствует цвету большинства металлических корпусов

Совместимость и монтаж

Кабельный ввод резьбовой М40-25 L11 IP66/IP67/IP68 имеет внутреннюю резьбу M40×1.5 мм и монтируется в подготовленное отверстие в корпусе оборудования. Для правильной установки необходимо:

• Изготовить отверстие диаметром точно под резьбу - допуск +-0.1 мм
• Перед установкой проверить целостность уплотнительного кольца
• Завинчивать руками до упора, затем затянуть ключом с моментом не более 15 Нм - переусиливать нельзя
• Обязательно подключить экран кабеля к контактному кольцу внутри ввода - без этого не будет работать заземление

Артикул zeta34714 совместим со всеми типами корпусов с резьбой M40×1.5, в том числе от брендов ГОФРОМАТИК и ЗЭТАРУС.

Безопасность и стандарты

Кабельный ввод резьбовой М40-25 L11 IP66/IP67/IP68 соответствует требованиям IEC 60529 по степени защиты и EN 62444 по механической прочности. Отсутствие галогенов делает его подходящим для помещений с повышенными требованиями к пожаробезопасности. Устройство не требует специального обслуживания и не создаёт рисков при длительной работе в автономных режимах.

Преимущества

• Высокая степень защиты IP66–IP68 - гарантирует работу даже при прямом контакте с водой
• Надёжная фиксация кабеля - исключает провисание и случайное выдергивание
• Автоматическое заземление экрана - снижает уровень ЭМИ и защищает оборудование от помех
• Широкий температурный диапазон - работает в суровых климатических условиях
• Никелированная латунь - долговечна, не ржавеет, легко моется

Ограничения применения

• Не подходит для кабелей с диаметром менее 18 мм - уплотнение не сработает, возможна протечка
• Не предназначена для частого демонтажа - многократное извлечение кабеля снижает герметичность уплотнительного кольца
• Не рекомендован для использования с неэкранированными кабелями - потеряется основная функция заземления
• Не следует применять в средах с агрессивными химическими веществами - хотя материал устойчив, длительный контакт с кислотами и растворителями может повредить покрытие

Примеры использования

• Ввод экранированного кабеля в промышленный контроллер на конвейере
• Герметизация кабелей датчиков в мойке пищевого оборудования
• Подключение кабелей к щиту управления насосной станцией на открытом воздухе
• Монтаж в шкафы ЧПУ станков с высокой вибрацией
• Интеграция в системы автоматического контроля в холодильных камерах

Практические советы

• Выбирая кабель, ориентируйтесь на максимальный диаметр 25 мм - если кабель близок к этому значению, используйте ввод с минимальным усилием завинчивания
• Перед монтажом проверьте, что экран кабеля свободно доступен и не пережат изоляцией - он должен касаться внутреннего контактного элемента ввода
• Для кабелей с жесткой оболочкой перед введением сделайте слегка скошенный край - так легче войдёт в уплотнитель
• При использовании нескольких вводов в одном корпусе - располагайте их равномерно, чтобы не деформировать стенку
• При замене старого ввода - всегда проверяйте состояние резьбы в корпусе; при наличии повреждений используйте ремонтную резьбу или переходник
