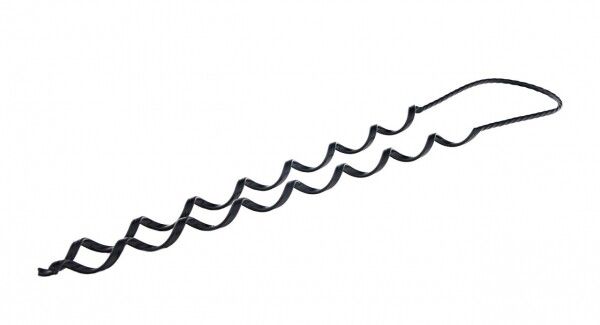

Вязка спиральная SO115.150 (120-150 мм) EKF PROxima | so-115.150

Вязка спиральная EKF SO-115.150 — это надёжное крепление для проводов на воздушных линиях 6–35 кВ, предназначенное для двойного поддерживающего крепления к штыревым изоляторам. Благодаря комбинированной конструкции из стали и полимера, изделие выдерживает механические нагрузки и экстремальные условия эксплуатации.

Назначение и область применения

Вязка спиральная EKF SO-115.150 используется исключительно для крепления проводов к штыревым фарфоровым и полимерным изоляторам на воздушных линиях напряжением 6–35 кВ. Применяется в сетях ВЛЗ (воздушные линии заземления) для предотвращения перемещения провода под действием ветра, ледовой нагрузки и термического расширения. Подходит для одножильных и многожильных проводов с площадью сечения 120–150 мм².

Технические характеристики

• Диаметр кабеля/трубы: 12,5 – 14,5 мм — соответствует сечению 120–150 мм²
• Предельная нагрузка: 5000 Н — способна выдерживать значительную механическую нагрузку
• Материал: оцинкованная пружинная сталь с полимерным покрытием — сочетает прочность и коррозионную стойкость
• Рабочий температурный диапазон: от -60 °C до +50 °C — работает в суровых климатических условиях
• Тип крепления: пружина шпонки — обеспечивает самоблокировку без инструментов
• Гарантийный срок: 84 месяца — подтверждает долговечность материала и технологии производства

Совместимость и монтаж

Вязка SO-115.150 совместима только с штыревыми изоляторами, используемыми в ВЛЗ 6–35 кВ. Установка выполняется вручную: достаточно зафиксировать провод между двумя точками крепления на изоляторе и закрутить вязку до щелчка — механизм самоблокировки активируется автоматически. Инструменты не требуются. Цветовые флажки позволяют быстро отличить размеры при визуальной проверке на объекте.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам для внешних воздушных линий. Полимерное покрытие устойчиво к ультрафиолету, что исключает хрупкость и трещины при длительном воздействии солнечного света. Коррозионная стойкость достигнута за счёт оцинкованной стали и герметичного полимерного слоя. Соответствие нормам безопасности обеспечено при соблюдении условий эксплуатации и правил монтажа.

Преимущества

• Не требует инструментов — экономит время при монтаже и ремонте
• Высокая механическая прочность — выдерживает нагрузки до 5000 Н
• Устойчивость к атмосферным воздействиям — не разрушается под влиянием влаги, перепадов температур, солевых осадков
• Цветовая маркировка — позволяет быстро выбрать нужный размер на месте
• Долгий срок службы — гарантия 7 лет при работе в экстремальных условиях

Ограничения применения

• Не применяется для крепления к другим типам изоляторов (например, подвесным или гирляндным)
• Не рекомендовано использование вне воздушных линий 6–35 кВ — не рассчитана на другие классы напряжений
• Не подходит для кабелей с диаметром менее 12,5 мм или более 14,5 мм — риск проскальзывания или повреждения
• Не следует использовать в качестве основного крепления для ответвлений — только для поддерживающего крепления на прямых участках

Примеры использования

• Фиксация АС-120/19 и АС-150/24 на штыревых изоляторах ЛЭП 10 кВ
• Поддерживающее крепление проводов на опорах в районах с частыми гололёдами и порывистым ветром
• Замена старых металлических связей на новых линиях с повышенными требованиями к долговечности

Практические советы

• Перед установкой проверьте диаметр провода — он должен точно попадать в диапазон 12,5–14,5 мм
• При монтаже не перегибайте вязку — это снижает её прочностные характеристики
• Используйте цвет флажка для быстрой идентификации: одинаковый цвет = один размер, это ускоряет работу бригады
• При замене старых креплений — демонтируйте их полностью, чтобы не создавать лишнюю нагрузку на изолятор
• Храните в сухом месте — хотя материал устойчив к влаге, длительное пребывание в воде может снизить эффективность полимерного слоя
