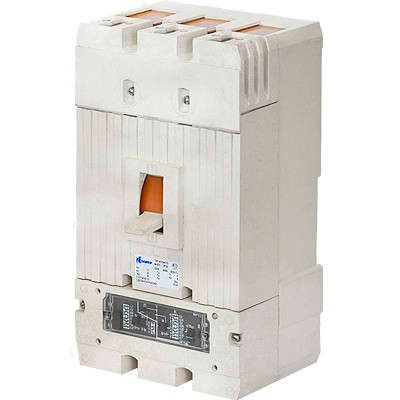

Выключатель автоматический А3794БУХЛ3 Стац. Руч. 400А, 690В | 1014820 Контактор (Legrand)

Автоматический выключатель Контактор Ульяновск А3790 - стационарное устройство с ручным приводом на 400 А и 660 В, предназначенное для надёжного отключения и защиты электрических цепей в промышленных установках. Выключатель А3790 обеспечивает защиту от перегрузок, коротких замыканий и просадок напряжения, применяется там, где требуется высокая коммутационная способность и устойчивость к внешним условиям.

Назначение и область применения

Выключатель А3790 используется для редких (не более шести раз в сутки) включений и отключений силовых цепей переменного тока до 660 В и постоянного тока до 440 В. Он защищает оборудование от:

• перегрузок - благодаря электронному расцепителю;
• коротких замыканий - через электромагнитный расцепитель с уставкой 10In;
• снижения напряжения ниже допустимого уровня - с помощью независимого расцепителя.

Подходит для установки в щитах управления, на станциях, конвейерах, насосных и компрессорных станциях, где важна надёжность и возможность ручного контроля.

Технические характеристики

• Номинальный ток: 400 А - максимальный рабочий ток без срабатывания расцепителей.
• Номинальное напряжение: 660 В переменного тока (AC); совместим с сетями 50/60 Гц.
• Номинальная отключающая способность: 35 кА - способен безопасно отключить ток короткого замыкания до этого значения.
• Тип расцепителя: двухступенчатый - электромагнитный (для КЗ) + электронный (для перегрузок).
• Уставка магнитного расцепления: 10 × In (т.е. 4000 А) - срабатывает при кратковременных импульсах тока выше порога.
• Дополнительный расцепитель: независимый, работает от напряжения 110–440 В AC - позволяет удалённо отключать выключатель по сигналу от системы управления.
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов больше 12,5 мм; не защищён от воды и пыли.
• Тип изделия: выключатель в литом корпусе - прочная, герметичная конструкция без доступа внутрь после сборки.
• Род тока: переменный (AC) - не предназначен для работы с постоянным током свыше 440 В.
• Количество контактов: 0 - не имеет встроенных вспомогательных контактов, требует внешней аппаратуры для сигнализации состояния.

Совместимость и монтаж

Выключатель А3790 устанавливается исключительно на монтажную плату (фиксация болтами). Конструкция не предусматривает DIN-рейку или шасси. Для правильного монтажа необходимо:

• обеспечить жёсткую фиксацию на металлической плите толщиной не менее 2 мм;
• сохранить зазоры вокруг устройства для теплоотвода - особенно важно при работе на пределе 400 А;
• подключать провода сечением не менее 95 мм2 (медные) для соответствия номинальному току;
• обязательно использовать независимый расцепитель только при наличии источника питания 110–440 В AC.

Не рекомендуется применять в системах с частыми включениями - привод ручной, не рассчитан на частые циклы.

Безопасность и стандарты

Выключатель А3790 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Обеспечивает класс изоляции II, что гарантирует двойную изоляцию токоведущих элементов. Применение в соответствии с нормами ПУЭ и СП 31-110 обеспечивает безопасность обслуживания.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мощных промышленных объектов с большими токами КЗ.
• Гибкая система защиты - сочетание электромагнитного и электронного расцепителей даёт точную адаптацию под нагрузку.
• Наличие независимого расцепителя - позволяет интегрировать выключатель в системы автоматизации и дистанционного управления.
• Климатическое исполнение УХЛ3 - устойчив к колебаниям температуры и влажности, подходит для неотапливаемых помещений и улицы (при условии защиты корпуса).
• Литой корпус - исключает доступ к внутренним деталям, повышает долговечность и снижает риск аварий.

Ограничения применения

• Не предназначен для частых включений - максимум 6 раз в сутки; при большей частоте возможен быстрый износ механических элементов.
• IP20 - нельзя устанавливать во влажных, пыльных или открытых помещениях без дополнительной защиты (например, в боксе с IP54+).
• Отсутствие вспомогательных контактов - для сигнализации положения (вкл./выкл.) нужны внешние модули.
• Работает только с переменным током до 660 В - не подходит для DC-сетей свыше 440 В.
• Требует монтажа на плату - несовместим со стандартными DIN-рейками, что усложняет замену в существующих щитах.

Примеры использования

• Главный входной автомат в распределительном щите крупного цеха с мощностью до 250 кВт.
• Защита двигателя насосной станции с пуском по схеме “звезда-треугольник”.
• Отключение линии питания конвейерной ленты при аварийной ситуации по команде с пульта управления.
• Интеграция в систему безопасности завода - при срабатывании пожарной сигнализации независимый расцепитель отключает питание всех цепей.

Практические советы

• При выборе выключателя А3790 проверьте соответствие сечения кабеля и нагрузки - 400 А требуют медных проводов минимум 95 мм2.
• Если нужна сигнализация состояния, используйте внешний контактный модуль, совместимый с сериями Контактор Ульяновск.
• При использовании независимого расцепителя убедитесь, что источник питания 110–440 В AC стабилен - скачки напряжения могут вызвать ложные отключения.
• Не открывайте корпус - он литой, ремонт невозможен. При выходе из строя - замена всего устройства.
• Для эксплуатации в холодных условиях (ниже −20 C) перед включением дайте устройству прогреться до комнатной температуры - это продлит срок службы расцепителей.
