Выключатель автоматический 3п 400А А3794Б УХЛ3 690В выдвижн. ручн. дистанц. привод Контактор 1020027 Legrand

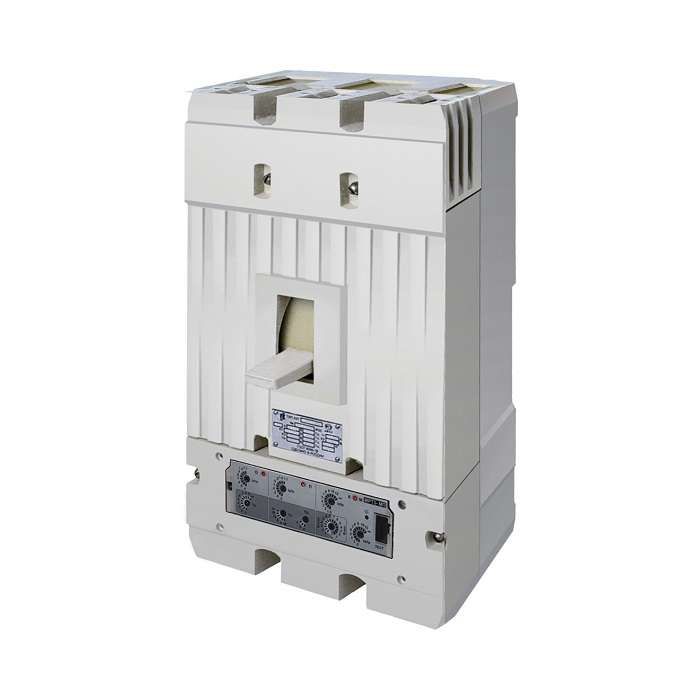

Автоматический выключатель А3794Б УХЛ3 от Контактор Ульяновск - трёхполюсное устройство с выдвижной конструкцией и дистанционным ручным приводом, предназначенное для защиты сетей до 660 В переменного тока. Подходит для установки на монтажную плату в промышленных щитах, где требуется надёжное отключение и управление на расстоянии.

Назначение и область применения

Автоматический выключатель А3794Б УХЛ3 используется для редких (не более шести раз в сутки) включения и отключения электрических цепей. Он защищает оборудование от перегрузок, коротких замыканий и снижения напряжения ниже допустимого уровня. Применяется в промышленных электроустановках: на станках, конвейерах, системах управления, в распределительных щитах высокой мощности. Особенно эффективен там, где необходимо управлять выключателем удалённо - например, из безопасной зоны или через пульт.

Технические характеристики

• Номинальный ток: 400 А - позволяет коммутировать нагрузки средней и большой мощности.
• Напряжение: 660 В переменного тока (AC); совместим с сетями 50/60 Гц.
• Отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания даже при серьёзных аварийных режимах.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Тип расцепителя: электромагнитный (для быстрого отключения при КЗ) + электронный (для точной защиты от перегрузок).
• Уставка магнитного расцепителя: 10In - сработает при токе, в десять раз превышающем номинальный.
• Дополнительный расцепитель: независимый - позволяет отключить выключатель дистанционно по сигналу внешнего устройства (например, от системы безопасности).
• Напряжение дополнительного расцепителя: 110–440 В - совместим с большинством промышленных систем управления.
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой влажностью.
• Степень защиты: IP00 - не имеет защиты от пыли и воды; требует установки внутри герметичного щита.
• Конструкция: выкатная - обеспечивает удобный доступ к контактам для обслуживания без демонтажа всей системы.
• Способ монтажа: на монтажную плиту - крепится болтами к жёсткой поверхности, не предполагает DIN-рейку.

Совместимость и монтаж

А3794Б УХЛ3 устанавливается исключительно на монтажную плату - не подходит для крепления на DIN-рейку. Для работы необходима прочная металлическая основа с отверстиями под крепёж. Выкатная конструкция позволяет выводить механизм на переднюю часть щита для осмотра и тестирования, что ускоряет сервисное обслуживание. Дистанционный привод работает механически - не требует внешнего питания для базового включения/отключения, но питание необходимо для независимого расцепителя (110–440 В). Перед монтажом проверьте соответствие габаритов проёма в щите - выкатной механизм требует свободного хода вперёд.

Безопасность и стандарты

Выключатель соответствует требованиям к промышленному оборудованию для сетей до 1000 В AC. Наличие двух типов расцепителей (электромагнитного и электронного) обеспечивает многоступенчатую защиту. Однако из-за степени защиты IP00 использование вне закрытого щита запрещено - риск поражения током и повреждения контактов при попадании пыли или влаги крайне высок.

Преимущества

• Выкатная конструкция упрощает диагностику и замену компонентов - не нужна полная разборка щита.
• Два типа расцепителей обеспечивают точную защиту как от длительных перегрузок, так и от импульсных КЗ.
• Независимый расцепитель даёт возможность интеграции в автоматизированные системы управления (SCADA, PLC).
• Высокая отключающая способность (35 кА) делает устройство подходящим для крупных промышленных объектов.
• Климатическое исполнение УХЛ3 гарантирует стабильную работу в неотапливаемых цехах при температуре до –25 C.

Ограничения применения

• Не применяется в открытых или сырых помещениях - степень защиты IP00 не защищает от пыли и влаги.
• Не предназначен для частых операций включения/отключения - более 6 раз в сутки может снизить срок службы контактов.
• Требует специальной монтажной платы - не совместим с обычными DIN-рейками.
• Дистанционное отключение возможно только при наличии внешнего источника питания 110–440 В для независимого расцепителя.
• Не подходит для цепей постоянного тока выше 440 В - указано только для переменного тока до 660 В.

Примеры использования

• Щитовая автоматики на заводе: отключение конвейерной линии при аварии по команде с пульта.
• Цех с тяжёлыми станками: защита силовой цепи от перегрузки при пуске двигателя.
• Объекты с повышенными требованиями к безопасности: отключение оборудования при падении напряжения ниже 80 %.
• Интеграция в системы энергоэффективности: удалённое отключение неиспользуемых участков сети по расписанию.

Практические советы

• При заказе убедитесь, что ваш щит имеет достаточное пространство для выдвижения механизма - минимум 200–250 мм вперёд.
• Подключайте независимый расцепитель через стабилизированный источник питания - скачки напряжения могут вызывать ложные срабатывания.
• Проверяйте затяжку крепёжных болтов после первого включения - тепловые циклы могут ослабить соединения.
• Не используйте А3794Б УХЛ3 в качестве главного рубильника - он не рассчитан на частые ручные операции.
• Для обслуживания всегда отключайте питание и используйте блокировки - даже при выключенном положении входные клеммы остаются под напряжением.
