Выключатель автоматический ВА08-0405Н-357930-00УХЛ3 400А, 660В короткие выводы | 1039765 Контактор (Legrand)

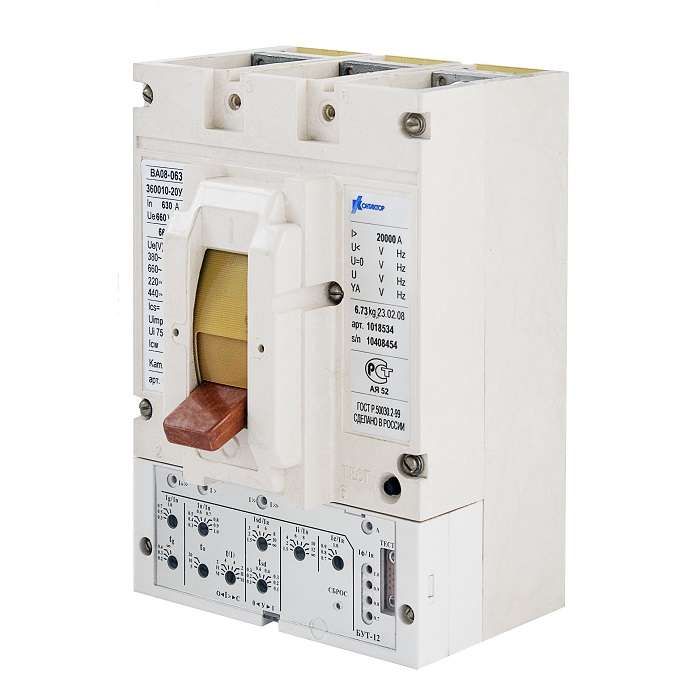

Автоматический выключатель ВА08-0405Н-357930-00 УХЛ3 от Контактор Ульяновск предназначен для защиты электрических цепей от перегрузок и коротких замыканий при напряжении до 660 В. Выключатель с короткими выводами и электронным расцепителем подходит для стационарной установки на монтажную плату в контролируемых условиях. Артикул 1039765 соответствует серии ВА08.

Назначение и область применения

Выключатель ВА08-0405Н-357930-00 УХЛ3 используется для редких (не более шести раз в сутки) включения и отключения электрических цепей переменного тока частотой 50–60 Гц. Он обеспечивает защиту оборудования от перегрузок и коротких замыканий. Применяется в промышленных щитах, распределительных устройствах, на станках и конвейерах, где требуется надёжная коммутация и точная защита. Подходит для помещений с контролируемой средой - без пыли, агрессивных газов, влаги и масла.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Напряжение: 660 В - предельное рабочее напряжение сети переменного тока.
• Номинальная отключающая способность: 30 кА - максимальная величина тока короткого замыкания, которую выключатель способен безопасно отключить.
• Количество полюсов: 3 - трёхполюсная конструкция для защиты трёхфазных цепей.
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания по току и времени, повышает чувствительность к перегрузкам.
• Тип дополнительного расцепителя: независимый - возможность удалённого отключения через внешний сигнал (например, от системы управления).
• Способ монтажа: на монтажную плату - фиксируется болтами прямо на печатной плате или жёстком основании, без DIN-рейки.
• Степень защиты: IP00 - отсутствие защиты от пыли и влаги; требует установки внутри закрытого корпуса или щита.
• Конструктивное исполнение: стационарное - не выдвигается, не снимается для обслуживания без демонтажа.
• Вид привода: ручной - управление осуществляется только механическим рычагом, без дистанционного управления.
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат, работает при температуре от −40 C до +40 C.

Совместимость и монтаж

Выключатель ВА08-0405Н-357930-00 УХЛ3 монтируется исключительно на монтажную плату с помощью крепёжных отверстий. Короткие выводы позволяют компактно размещать устройство в плотных сборках. Для правильной установки необходимо соблюдать:

• Положение: выключатель устанавливается вертикально, выводами 1, 3, 5 вверх. Разрешён поворот на +-90° в этой же плоскости, допускается отклонение до 5°.
• Зазоры: вокруг аппарата должны быть свободные зоны для теплоотвода - не менее 50 мм со всех сторон.
• Подключение: используйте медные шины или кабели сечением, соответствующим 400 А. Надёжное затягивание контактов обязательно - слабый контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Электронный расцепитель обеспечивает селективность и снижает риск ложных срабатываний. Однако из-за степени защиты IP00 использование вне герметичного корпуса запрещено - это нарушает нормы безопасности.

Преимущества

• Электронный расцепитель даёт точную настройку токовой защиты - можно задать времятоковые характеристики под конкретную нагрузку.
• Наличие независимого расцепителя позволяет интегрировать выключатель в систему автоматизации (например, по команде PLC).
• Короткие выводы экономят место в щите - удобно для компактных решений.
• Устойчивость к климатическим условиям УХЛ3 делает изделие пригодным для использования в неотапливаемых помещениях и на объектах с суровым климатом.

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита.
• Не допускается установка в местах с высокой запылённостью, влажностью, брызгами масла или эмульсий - степень защиты IP00 не предусматривает никакой защиты от окружающей среды.
• Не подходит для частых включений (более 6 раз/сутки) - это сокращает срок службы механизма.
• Требуется обязательная установка внутрь защитного корпуса или щита - самостоятельное применение невозможно.
• Отсутствует выдвижная конструкция - сервисное обслуживание возможно только после полного демонтажа.

Примеры использования

• Защита главного входа в промышленный станок с мощностью до 250 кВт.
• Коммутационный аппарат в распределительном щите на заводе, где есть система автоматического управления.
• Функция отключения по сигналу от аварийной кнопки или датчика перегрева через независимый расцепитель.
• Интеграция в силовые цепи конвейерной линии с трёхфазным питанием 660 В.

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и шин номинальному току 400 А - недостаточное сечение вызовет перегрев.
• Обязательно используйте защитный кожух или щит с классом защиты не ниже IP54 - даже при наличии IP00 сам выключатель не имеет внешней защиты.
• При настройке электронного расцепителя следуйте инструкции производителя - неправильно установленные параметры могут привести к отказу защиты или ложным отключениям.
• Для серийного производства рекомендуется использовать один тип выключателя (серия ВА08) - это упрощает запасание запчастей и обучение персонала.
• Не забывайте про термическую деформацию: при длительной работе на пределе 400 А устройство будет греться - обеспечьте достаточную вентиляцию.
