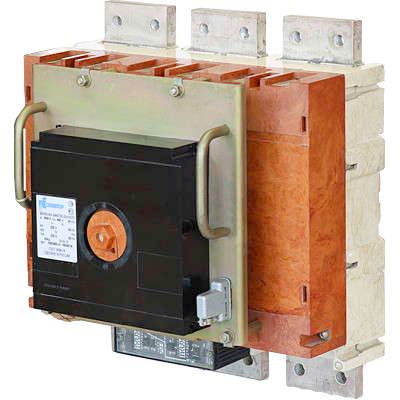

Выключатель автоматический 3п 1600А Im=12500А 50кА ВА53-43 344730 ЭР 690В НР=220В AC электропривод 220В передн. подкл.: Cu шина; кабель с каб. наконечн. Контактор 1002476 Legrand

Автоматический выключатель ВА53-43 344730-00УХЛ3 от бренда Контактор Ульяновск предназначен для защиты и коммутации мощных электрических цепей переменного тока до 660 В. Он сочетает функции защиты от перегрузки и короткого замыкания с возможностью удалённого управления через электропривод, что делает его подходящим для промышленных систем с высокими требованиями к надёжности.

Назначение и область применения

Автоматический выключатель ВА53-43 344730-00УХЛ3 используется для защиты электрических цепей от перегрузок и коротких замыканий, а также для ручного и дистанционного включения/отключения нагрузки. Применяется в распределительных щитах промышленных объектов: на входе в силовые установки, у крупных двигателей, конвейеров, печей, насосных станций и других устройств с током выше 1000 А.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1600 А
• Напряжение сети: 660 В переменного тока (AC)
• Номинальная отключающая способность: 33,5 кА
• Тип расцепителя: электромагнитный + тепловой
• Уставка магнитного расцепителя: 7,8 × Iн (т.е. от 12 480 А до 12 480–25 600 А в зависимости от настройки)
• Диапазон регулировки срабатывания КЗ: 6400–25 600 А
• Напряжение питания электропривода: 220 В AC
• Тип привода: электромагнитный (для дистанционного отключения)
• Дополнительный расцепитель: независимый (возможно внешнее управление от сигнала)
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допускает повышенную влажность
• Степень защиты: IP00 - без защиты от доступа к токоведущим частям и попадания предметов
• Способ монтажа: стационарный, на монтажной плате
• Подключение: медные шины или кабели с кабельными наконечниками
• Схема: 344730

Совместимость и монтаж

Автоматический выключатель ВА53-43 344730-00УХЛ3 устанавливается исключительно на монтажную плиту или жестко закреплённую раму. Для подключения используются медные шины или кабели с опрессованными наконечниками - прямой зажим провода невозможен. Электропривод требует подачи 220 В AC для работы независимого расцепителя. Отсутствие корпуса (IP00) обязывает использовать защитную оболочку или щит с классом защиты не ниже IP54. Совместим с другими элементами серии ВА50-43, в том числе с дополнительными модулями отключения и сигнализации.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция обеспечивает безопасное отключение при токе короткого замыкания до 33,5 кА. Однако из-за степени защиты IP00 использование вне защищённых щитов запрещено - открытые токоведущие части представляют опасность поражения током.

Преимущества

• Высокая отключающая способность (33,5 кА) позволяет применять его в сетях с большими токами КЗ
• Настройка магнитного расцепителя в широком диапазоне (до 25 600 А) даёт гибкость под конкретную нагрузку
• Электромагнитный привод с питанием 220 В AC обеспечивает возможность дистанционного отключения без ручного воздействия
• Климатическое исполнение УХЛ3 гарантирует работу в условиях холодных помещений и повышенной влажности
• Простая и проверенная конструкция с двумя типами расцепителей повышает отказоустойчивость

Ограничения применения

• Не предназначена для установки в открытом виде - требуется обязательная защита в щите с IP54+
• Отсутствуют встроенные контакты для сигнализации состояния - при необходимости нужны внешние устройства
• Не поддерживает подключение обычных кабелей без наконечников - требуется подготовка проводов
• Электропривод требует постоянного наличия напряжения 220 В AC - при его отключении дистанционное управление невозможно
• Не рекомендован для частых операций включения/отключения - рассчитан на аварийное отключение, а не на частую коммутацию

Примеры использования

• Защита главного ввода на промышленном предприятии с нагрузкой более 1000 А
• Отключение крупного двигателя по сигналу от системы безопасности
• Щитовая защита конвейерной линии с несколькими потребителями
• Распределительный пункт в цехе с высокой влажностью и колебаниями температуры

Практические советы

• При монтаже используйте только медные шины или кабели с правильно установленными наконечниками - плохой контакт вызовет нагрев и выход из строя
• Обязательно проверьте соответствие уставки магнитного расцепителя (7,8×Iн = ~12 500 А) реальному максимальному току КЗ вашей сети - переустановка возможна только специалистом
• Для дистанционного управления подключайте электропривод к надёжному источнику 220 В AC с резервированием
• Не забудьте установить выключатель внутри металлического или пластикового щита с достаточным уровнем защиты - он сам не имеет корпуса
• Регулярно осматривайте зажимы и состояние контактов - при работе на пределе 1600 А возможен естественный износ
