Выключатель автоматический ВА55-41 334730-00УХЛ3 1000А, 690В | 1002544 Контактор (Legrand)

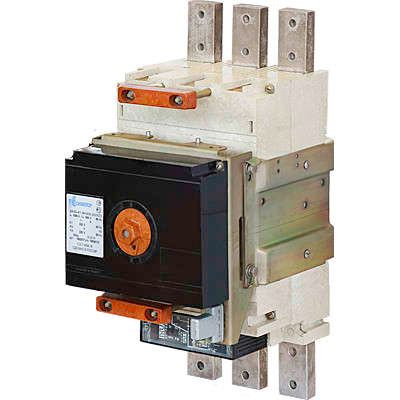

Автоматический выключатель ВА55-41 334730-00 от Контактор Ульяновск — трёхполюсный аппарат с номинальным током 1000 А и отключающей способностью 33,5 кА, предназначенный для защиты силовых цепей переменного тока напряжением до 660 В. Выполнен в литом корпусе, оснащён электронным расцепителем и независимым расцепителем, подходит для установки в системах АВР и сложных промышленных сетях.

Назначение и область применения

ВА55-41 334730-00 используется для защиты мощных электрических цепей от перегрузок, коротких замыканий и аварийных режимов. Применяется в качестве вводного автомата на объектах с высокой нагрузкой: промышленные предприятия, энергообъекты, насосные станции, системы АВР, комплексы с частотными преобразователями и крупными электродвигателями. Подходит для работы в условиях колебаний сети и повышенного уровня гармоник благодаря отсутствию чувствительности к искажениям формы тока.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Отключающая способность: 33,5 кА (класс ограничения тока — I_cu)
• Род тока: переменный (AC)
• Номинальное напряжение: 660 В
• Тип аппарата: выключатель в литом корпусе
• Конструктивное исполнение: стационарное
• Привод: электромагнитный — обеспечивает быстрое срабатывание, идеален для систем АВР
• Тип расцепителя: электронный с возможностью регулировки
• Диапазон регулировки тока КЗ: 4000–16000 А (в 4–16 раз от номинала)
• Уставка магнитного расцепления: 7 In (кратность срабатывания при КЗ)
• Дополнительный расцепитель: независимый (для удалённого отключения)
• Напряжение питания для независимого расцепителя: 220 В AC
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C, допускает повышенную влажность
• Степень защиты: IP00 — без внешней защиты, требует установки в закрытые щиты
• Способ монтажа: на монтажную плату (фиксация болтами через отверстия в основании)
• Схема: 334730 — соответствует типовой схеме подключения из каталога производителя

Совместимость и монтаж

ВА55-41 334730-00 монтируется исключительно на монтажную плиту с использованием болтовых соединений. Для правильной установки необходимо соблюдать момент затяжки, указанный в руководстве. Отсутствие шины DIN делает невозможным крепление на стандартные рейки. Монтаж допускается как в вертикальном, так и в горизонтальном положении — влияние ориентации на работу расцепителей минимально. Обязательно использование защитного кожуха или щита с классом защиты не ниже IP54, поскольку сам аппарат имеет IP00. Совместим с релейной защитой и системами автоматизации через свободные контакты, которые не используются в базовой схеме.

Безопасность и стандарты

Аппарат соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Электронный расцепитель обеспечивает селективность при многокаскадной защите, снижая риск ложных отключений. Наличие независимого расцепителя позволяет реализовать дистанционное управление в рамках систем безопасности. Сертифицирован для использования в программах импортозамещения в Российской Федерации.

Преимущества

• Высокая отключающая способность (33,5 кА) — надёжно гасит дугу даже при серьёзных КЗ
• Электронный расцепитель с широким диапазоном настройки — точная адаптация под конкретную нагрузку
• Использование электромагнитного привода — скорость срабатывания менее 20 мс, критично важно для АВР
• Работа в среде с высокими гармониками — не требует фильтров, совместим с ЧПП и двигателями
• Производство в России — гарантия доступности запчастей и сервиса
• Гибкая установка — допускает вертикальное и горизонтальное расположение

Ограничения применения

• Не предназначен для установки вне герметичных щитов — степень защиты IP00 требует обязательной защиты от пыли, влаги и механических воздействий
• Нельзя монтировать на DIN-рейку — требуется жесткий крепёж на монтажную плату
• Не подходит для постоянного тока (DC) — только переменный ток до 660 В
• Напряжение питания независимого расцепителя — 220 В AC; при отсутствии такого напряжения функция удалённого отключения недоступна
• Не рекомендован для бытовых и маломощных объектов — избыточная мощность и стоимость

Примеры использования

• Вводной автомат в распределительном щите промышленного цеха с мощностью 800–1000 кВт
• Защита входа частотного преобразователя на насосной станции
• Система АВР на ТЭЦ или в больнице — быстрое переключение между источниками
• Щит управления технологической линией с несколькими большими электродвигателями
• Объекты с высоким уровнем помех — металлургические производства, сварочные участки

Практические советы

• При проектировании учтите посадочное место — размеры аппарата требуют свободного места вокруг для теплоотвода и обслуживания
• Подключение проводов — используйте медные кабели сечением не менее 150 мм² для номинала 1000 А
• Настройка тока КЗ: начинайте с нижнего предела (4000 А) и повышайте по результатам тестирования нагрузки
• Проверьте наличие 220 В AC перед подключением независимого расцепителя — без него он не будет работать
• Для долговечности — периодически проверяйте контактные группы и состояние болтовых соединений, особенно после нескольких срабатываний
• Если нужна защита от перегрузок без сложной настройки — рассмотрите модель ВА52-41 из той же серии, она лишена электронного модуля
