Выключатель автоматический ВА55-41-371870-00УХЛ3 1000А, 690В | 1037304 Контактор (Legrand)

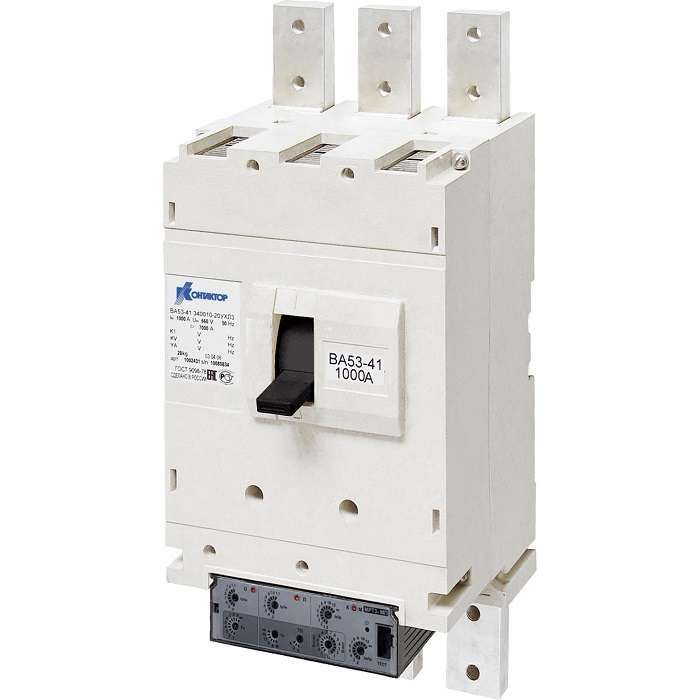

Автоматический выключатель ВА55-41-371870-00 от Контактор Ульяновск - трёхполюсный выключатель в литом корпусе с номинальным током 1000 А и отключающей способностью 33,5 кА, предназначенный для защиты и коммутации силовых цепей в промышленных установках. Выпуск аппарата соответствует требованиям программы импортозамещения, он рассчитан на работу в условиях холодного климата (УХЛ3) и совместим с системами автоматического ввода резерва.

Назначение и область применения

Выключатель ВА55-41-371870-00 используется для защиты электрических сетей от сверхтоков и коротких замыканий в мощных промышленных объектах. Применяется в качестве вводного автомата на шинах распределительных устройств, в системах АВР, на входе преобразователей частоты и крупных электродвигателей. Подходит для установки в электроустановках с напряжением до 660 В переменного тока. Обеспечивает селективную работу в многоступенчатых схемах защиты благодаря электронному расцепителю и быстрому отключению при аварии.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Отключающая способность: 33,5 кА
• Номинальное напряжение: 660 В
• Тип конструкции: выдвижной, позволяет проводить обслуживание без демонтажа всей системы
• Тип привода: электромагнитный - обеспечивает быстрое срабатывание при необходимости переключения в схемах АВР
• Тип расцепителя: электронный - точная настройка порогов срабатывания по току и времени
• Дополнительный расцепитель: независимый - позволяет удалённо отключать аппарат через внешний сигнал
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP00 - без защиты от доступа к токоведущим частям; требует установки в закрытые щиты или камеры
• Способ монтажа: на монтажную плату - фиксируется болтами на жестком основании, не предназначен для DIN-рейки

Совместимость и монтаж

Выключатель ВА55-41-371870-00 монтируется исключительно на монтажную плиту с соблюдением рекомендаций по крутящему моменту крепления. Конструкция выдвижного типа позволяет выводить аппарат из сборки для осмотра и ремонта без отключения питания других цепей. Для работы требуется наличие достаточного пространства вокруг устройства - минимум 150 мм спереди для выдвижения. Монтаж возможен как вертикально, так и горизонтально. Наличие независимого расцепителя позволяет интегрировать аппарат в системы управления и релейной защиты. Не совместим с DIN-рейками и стандартными модульными щитами.

Безопасность и стандарты

Выключатель ВА55-41-371870-00 соответствует ГОСТ Р 50030.2 и ГОСТ Р 50030.3, регламентирующим требования к автоматическим выключателям в литом корпусе. Электронный расцепитель обеспечивает селективность и предотвращает ложные срабатывания. Отключение при КЗ происходит за время менее 20 мс. Однако степень защиты IP00 требует обязательного размещения в герметичном или защищенном корпусе - открытая установка запрещена.

Преимущества

• Высокая отключающая способность (33,5 кА) - надёжна даже при серьёзных аварийных режимах
• Выдвижная конструкция - снижает простои при техобслуживании
• Электронный расцепитель - гибкая настройка параметров защиты, включая задержки и селективность
• Поддержка независимого расцепителя - удобство интеграции в АСУ ТП и системы безопасности
• Производство в России - соответствие требованиям импортозамещения, гарантия сервиса и комплектующих
• Работа с гармониками - возможно использование рядом с частотниками и двигателями без риска ложных срабатываний

Ограничения применения

• Не допускается установка вне защитного кожуха - IP00 не защищает от прикосновений и пыли
• Требует жёсткой монтажной платы; не подходит для установки на гибкие или вибрирующие поверхности
• Не имеет встроенной механической блокировки - необходимо предусмотреть внешние средства блокирования при работе в зонах с риском случайного включения
• Не предназначен для постоянного тока - применяется только в сетях переменного тока до 660 В
• Отсутствуют встроенные контакты сигнализации - для передачи состояния нужны внешние устройства

Примеры использования

• Вводной автомат на главной шине распределительного пункта 660 В на заводе
• Защита входа частотного преобразователя для насосной станции
• Коммутация и защита крупного электродвигателя (более 500 кВт) в металлургическом цехе
• Часть схемы АВР в больницах или критически важных объектах - благодаря электромагнитному приводу обеспечивается быстрое переключение
• Интеграция в систему управления технологическими процессами с использованием независимого расцепителя

Практические советы

• Перед монтажом проверьте посадочные отверстия на монтажной плате - они должны точно соответствовать габаритам ВА55-41-371870-00
• Обязательно используйте защитный кожух с классом защиты не ниже IP54, чтобы исключить доступ к токоведущим частям
• Настройку электронного расцепителя выполняйте только после проверки нагрузочных графиков - неправильные параметры могут вызвать ложные отключения
• При использовании в паре с преобразователем частоты убедитесь, что уровень гармонических искажений не превышает 5%
• Для длительной эксплуатации в условиях УХЛ3 периодически проверяйте состояние контактных групп и механизмов выдвижения - влажность может влиять на смазку
• Запасные части и ремонтные наборы для ВА55-41-371870-00 доступны через официальных представителей Контактор Ульяновск - не используйте сторонние комплектующие
