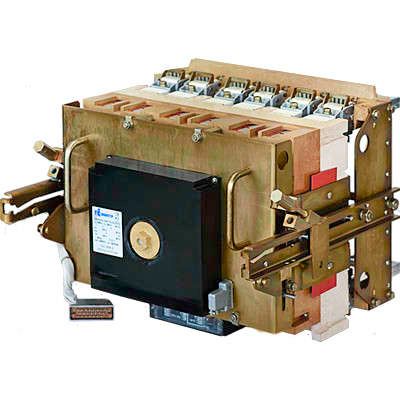

Выключатель автоматический 3п 1600А 50кА ВА55-43 334770 ЭР 690В НР=220В AC электропривод 220В задн. подкл.: Cu шина Контактор 1000592 Legrand

Автоматический выключатель ВА55-43 334770 от Контактор Ульяновск - трёхполюсный коммутационный аппарат на 1600 А, предназначенный для защиты и управления мощными электрическими цепями переменного тока до 660 В. Обеспечивает надёжное отключение при перегрузках и коротких замыканиях, подходит для установки в силовые щиты промышленных объектов.

Назначение и область применения

Выключатель ВА55-43 334770 используется для защиты электрических сетей и оборудования от перегрузок и коротких замыканий. Он применяется в системах низкого напряжения - например, в распределительных щитах крупных производств, на участках питания двигателей, конвейеров, трансформаторов и других устройств с высокой потребляемой мощностью. Благодаря выкатной конструкции и электроприводу, он удобен для частых операций включения/отключения в условиях автоматизации.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1600 А
• Номинальная отключающая способность: 33,5 кА
• Напряжение сети: 660 В переменного тока (AC)
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности
• Тип расцепителя: тепловой (для защиты от перегрузок) + магнитный (для защиты от коротких замыканий)
• Уставка магнитного расцепителя: 16 In (т.е. 25 600 А при номинале 1600 А)
• Диапазон регулировки срабатывания по КЗ: 6400–25600 А
• Электропривод: 220 В AC, позволяет дистанционно включать/отключать выключатель
• Дополнительный расцепитель: независимый (можно удалённо отключить при аварии)
• Контакты: 1 нормально открытый (НО), 1 нормально закрытый (НЗ) - для сигнализации состояния
• Степень защиты: IP00 - без внешней защиты, требует установки в защищённую оболочку или щит
• Тип корпуса: литой, прочный, рассчитан на длительную работу в жестких условиях
• Способ монтажа: монтажная плата - фиксируется на раме или плате внутри щита
• Подключение: медные шины - заднее подключение, оптимально для сборок с шинопроводами

Совместимость и монтаж

Выключатель ВА55-43 334770 предназначен для установки на монтажную плиту в силовых щитах. Подключение выполняется через задние клеммы - подходят медные шины с посадочным размером, соответствующим зажимам аппарата. Для работы с электроприводом требуется источник 220 В AC. Установка возможна только в закрытых помещениях с контролируемой средой - из-за IP00 нельзя использовать на открытом воздухе или в пыльных/влажных местах без дополнительной оболочки. Электропривод совместим с типичными системами автоматизации, сигналы от независимого расцепителя можно подключить к PLC или сигнализации.

Безопасность и стандарты

Выключатель ВА55-43 334770 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Его конструкция гарантирует безопасное отключение даже при максимальных токах КЗ (до 33,5 кА). Все материалы корпуса и контактов устойчивы к термическим нагрузкам. Однако из-за отсутствия степени защиты IP выше 00, обязательна установка в электрошкаф с классом защиты не ниже IP54.

Преимущества

• Высокая отключающая способность (33,5 кА) - подходит для крупных промышленных объектов
• Гибкая настройка магнитного расцепителя - можно адаптировать порог срабатывания под конкретную нагрузку
• Наличие электропривода и независимого расцепителя - позволяет интегрировать в системы АСУ ТП
• Выкатная конструкция - упрощает обслуживание и замену без демонтажа всей системы
• Климатическое исполнение УХЛ3 - надёжная работа в холодных и влажных условиях
• Медные шины - обеспечивают минимальные потери и высокую долговечность соединений

Ограничения применения

• Не допускается установка вне защищённых щитов - степень защиты IP00 исключает использование на открытом воздухе
• Требуется стабильное питание 220 В AC для электропривода - при её отсутствии дистанционное управление невозможно
• Нельзя применять в цепях постоянного тока - только для переменного тока (AC)
• Не имеет встроенной защиты от перенапряжений - необходимо дополнительно устанавливать грозозащиту
• Отсутствие встроенного дугогашения - не предназначен для частых коммутаций под нагрузкой более 10 раз в час

Примеры использования

• Защита главного входа в промышленный цех с мощностью до 1 МВт
• Коммутирующий элемент перед группой частотных преобразователей
• Центральный выключатель в распределительном пункте завода
• Щит управления технологической линией с конвейерами и насосами
• Система резервирования питания для критических производственных модулей

Практические советы

• При проектировании учтите, что посадочные размеры под медные шины должны точно соответствовать спецификации ВА55-43 334770 - используйте шины с толщиной 8–10 мм и шириной до 60 мм
• Для электропривода подводите отдельную линию 220 В AC с защитой от перегрузки - не запитывайте от общей группы
• Проверьте соответствие уставок теплового и магнитного расцепителей реальной нагрузке - особенно важно при наличии пусковых токов
• Обязательно устанавливайте выключатель в щит с классом защиты IP54 и выше - иначе риск повреждения контактов и выхода из строя возрастёт
• При использовании в системах автоматизации подключите НО и НЗ контакты к контроллеру - они дают точную информацию о положении аппарата
• Регулярно проверяйте затяжку шинных соединений - при больших токах ослабление даже на 10% вызывает нагрев и отказ
