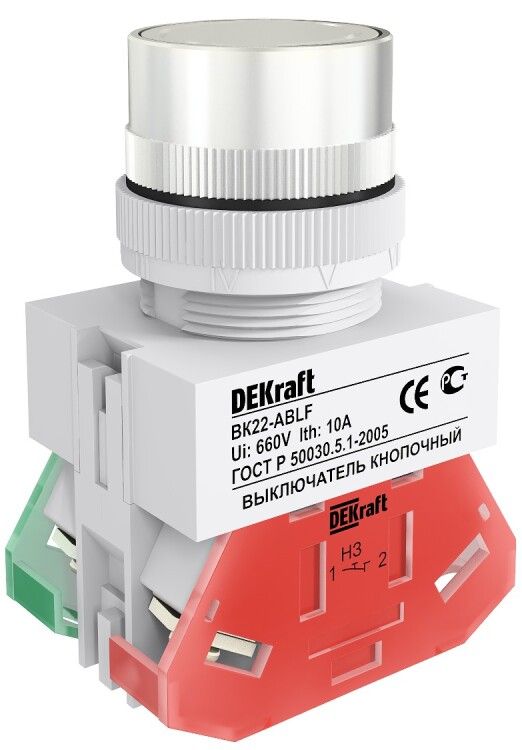

Выключатель кнопочный ABLF ВК-22 d22мм 220В бел. DEKraft 25011DEK APC

Выключатель кнопочный ABLF диаметр 22 мм 220В белый (артикул 25011dek, бренд DEKraft) - это надёжный элемент управления для коммутации цепей переменного тока в промышленном оборудовании. Устройство имеет плоскую кнопку с потайным толкателем, винтовое подключение и защиту IP54, что делает его подходящим для установки на панелях и дверях в условиях повышенной запылённости.

Назначение и область применения

Выключатель кнопочный ABLF диаметр 22 мм 220В белый предназначен для ручного включения и выключения электрических цепей. Он работает в системах с переменным током частотой 50–60 Гц и напряжением до 220 В. Подходит для управления станками, конвейерами, насосами, автоматическими линиями и другим промышленным оборудованием. Может устанавливаться как на неподвижных, так и на подвижных частях стационарных установок - например, на дверях шкафов или пультах управления.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Напряжение: 220 В переменного тока (AC)
• Номинальный ток: 10 А
• Тип механизма: с самовозвратом (при отпускании кнопки она возвращается в исходное положение)
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Подключение: винтовые зажимы (удобны для многожильных и одножильных проводов)
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Метод монтажа: на лицевую панель через отверстие 22 мм
• Цвет кнопки: белый, цвет переднего кольца: хром
• Тип толкателя: цилиндрический, утопленный (не выступает за поверхность панели)
• Конструкция линзы: круглая
• Индикация: отсутствует - лампа не предусмотрена
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25C до +40C и влажности до 80%
• Соответствие стандарту: IEC 60947-5-1

Совместимость и монтаж

Выключатель ABLF диаметр 22 мм 220В белый устанавливается в подготовленное отверстие диаметром 22 мм на любой жесткой поверхности - металлической, пластиковой или деревянной панели. Переднее хромированное кольцо обеспечивает плотную фиксацию и эстетичный вид. Для подключения используются винтовые клеммы: достаточно зачистить провода на 6–8 мм и затянуть их до упора. Кабель сечением до 2,5 мм2 рекомендован для надёжного контакта. Не требует специальных инструментов - достаточно отвёртки.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к кнопочным аппаратам. Степень защиты IP54 позволяет использовать устройство в помещениях с высокой запылённостью и возможными брызгами воды - например, на производстве, в цехах, на линиях мойки. Климатическое исполнение УХЛ4 гарантирует работоспособность в неотапливаемых помещениях при низких температурах. Отсутствие индикации снижает риск ошибочного восприятия состояния устройства - важно проверять состояние цепи внешними средствами.

Преимущества

• Компактный размер (22 мм) - легко встраивается в ограниченное пространство
• Потайной толкатель предотвращает случайное срабатывание и повреждение
• Винтовое подключение - совместимо с любыми типами проводов, не требует пайки
• Хромированное кольцо - устойчиво к коррозии, легко моется
• Самовозврат - обеспечивает безопасное управление без необходимости удерживать кнопку
• Наличие двух типов контактов (НО+НЗ) - позволяет реализовать базовые схемы управления

Ограничения применения

• Не предназначен для работы при постоянном токе (DC) - только переменный ток 220 В
• Нет светодиодной индикации - нельзя визуально определить текущее состояние (вкл./выкл.) без контроля цепи
• Не герметичен - не подходит для установки в средах с прямым воздействием струй воды или погружением
• Максимальная нагрузка - 10 А; не следует применять для управления мощными двигателями выше 2,2 кВт без дополнительных контакторов
• Не рассчитан на частые операции более 1000 раз в час - длительная интенсивная работа может снизить срок службы

Примеры использования

• Стартовая кнопка на пульте управления станком ЧПУ
• Аварийная остановка на конвейере - кнопка встроена в корпус пульта
• Включение/выключение освещения в распределительном щите
• Управление насосом в системе орошения - установлен на дверце шкафа
• Сигнализация начала цикла на линии сборки

Практические советы

• При монтаже используйте только провода сечением 0,5–2,5 мм2 - большие сечения могут не войти в клемму
• Проверьте глубину отверстия в панели - оно должно точно соответствовать 22 мм, иначе кнопка будет болтаться
• Не затягивайте винты слишком сильно - можно повредить контактные площадки
• Если требуется индикация, выбирайте аналог с лампой или подключите внешний индикатор параллельно
• Для частого использования в условиях вибраций закрепите устройство дополнительно контргайкой или клеем на резьбе
• Этот выключатель ABLF диаметр 22 мм 220В белый - часть серии DEKRAFT ВК-22; все модели этой серии взаимозаменяемы по габаритам и креплению
