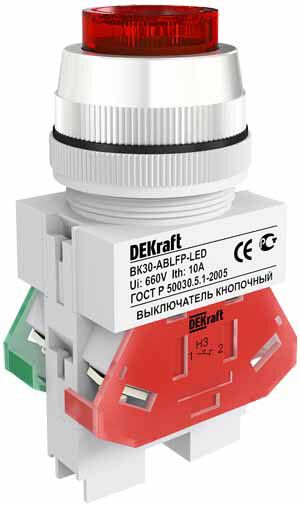

Выключатель кнопочный LED ABLFP ВК-30 d30мм 220В красн. DEKraft 25048DEK APC

Выключатель кнопочный ABLFP диаметр 30мм красный LED 220В от DEKraft - это компактное устройство для управления электрическими цепями с визуальной индикацией состояния. Подходит для монтажа на панелях оборудования, где важна надежная работа и четкая сигнализация. Артикул 25048dek соответствует серии ВК-30, которая используется в промышленной автоматизации.

Назначение и область применения

Выключатель кнопочный ABLFP диаметр 30мм красный LED 220В предназначен для ручного включения и отключения электрических цепей постоянного или переменного тока. Красный цвет кнопки и светодиодная индикация позволяют легко определить состояние устройства - включен или выключен. Устройство применяется в системах управления станков, конвейеров, пультов оператора, шкафов автоматики и других промышленных объектах, где требуется визуальный контроль работы цепи.

Технические характеристики

• Напряжение питания: 220 В переменного тока (AC)
• Номинальный ток: 10 А
• Тип индикации: светодиод (LED) - работает при включенном состоянии
• Диаметр отверстия для монтажа: 30 мм
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Тип толкателя: цилиндр выступающий - обеспечивает удобное нажатие даже в условиях вибрации
• Тип подключения: винтовые зажимы - совместим с проводами до 2,5 мм2
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Фиксация кнопки: без фиксации - возвращается в исходное положение после отпускания
• Конструкция кнопки: высокая - увеличенная высота для лучшего доступа
• Цвет кнопки: красный | Цвет переднего кольца: хром
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, в том числе с повышенной влажностью
• Соответствие стандартам: IEC 60947-5-1

Совместимость и монтаж

Выключатель ABLFP диаметр 30мм красный LED 220В монтируется через круглое отверстие диаметром 30 мм в лицевой панели. Переднее хромированное кольцо плотно прилегает к поверхности, обеспечивая герметичность и эстетичный вид. Для установки достаточно просверлить отверстие, вставить корпус, закрутить гайку сзади. Подключение осуществляется через винтовые клеммы - подходят медные жилы сечением до 2,5 мм2. Не требует специальных инструментов. Совместим с любыми панелями толщиной до 6 мм.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к кнопочным аппаратам в промышленной автоматике. Степень защиты IP54 позволяет использовать устройство в средах с пылью и возможными брызгами воды - например, на производстве, в цехах, на линиях мойки. Климатическое исполнение УХЛ4 гарантирует работоспособность при температуре от −25C до +40C и относительной влажности до 95%. Индикация LED не создаёт тепловых нагрузок и безопасна при длительной работе.

Преимущества

• Чёткая визуальная индикация - красный LED светится только при включении, снижает риск ошибок оператора
• Высокий толкатель - удобен для нажатия даже в перчатках или при ограниченном пространстве
• Герметичная конструкция - IP54 предотвращает попадание пыли и влаги внутрь механизма
• Простое винтовое подключение - не требует пайки или быстроразъёмных соединений
• Металлическое хромированное кольцо - устойчиво к механическому износу и коррозии

Ограничения применения

• Не предназначен для частого импульсного включения/выключения более 1000 раз в час - может снизиться срок службы контактов
• Не следует применять в средах с постоянным погружением в жидкости - IP54 не обеспечивает герметичность при погружении
• Не рекомендован для взрывоопасных зон - отсутствует сертификат взрывозащиты
• LED-индикация работает только при наличии напряжения на контактах - не является автономной подсветкой
• Нет функции фиксации - не подходит для режимов “удерживать включено”

Примеры использования

• Пуск и остановка станка на металлообрабатывающем участке
• Индикация активного режима в пульте управления конвейера
• Кнопка экстренной остановки на оборудовании с визуальным подтверждением состояния
• Управление освещением в цеховой зоне с контролем включения
• Подключение к реле времени или ПЛК в качестве входного сигнала

Практические советы

• При монтаже проверьте глубину отверстия - корпус выступающего типа требует свободного места сзади для крепления гайки
• Используйте кабель с запасом длины - винтовые клеммы не допускают многократного переподключения
• Для долгой жизни LED не подключайте напряжение выше 220 В - превышение вызывает перегрев и выход из строя
• Проверяйте соответствие цвета кнопки функции: красный обычно означает “стоп”, “авария” - используйте согласно правилам безопасности
• При использовании в условиях вибрации дополнительно закрепите провода хомутами - чтобы не нагружать контактную группу
• Артикул 25048dek - единственный вариант в серии с этим сочетанием цвета, индикации и диаметра - не путайте с другими моделями DEKRAFT
