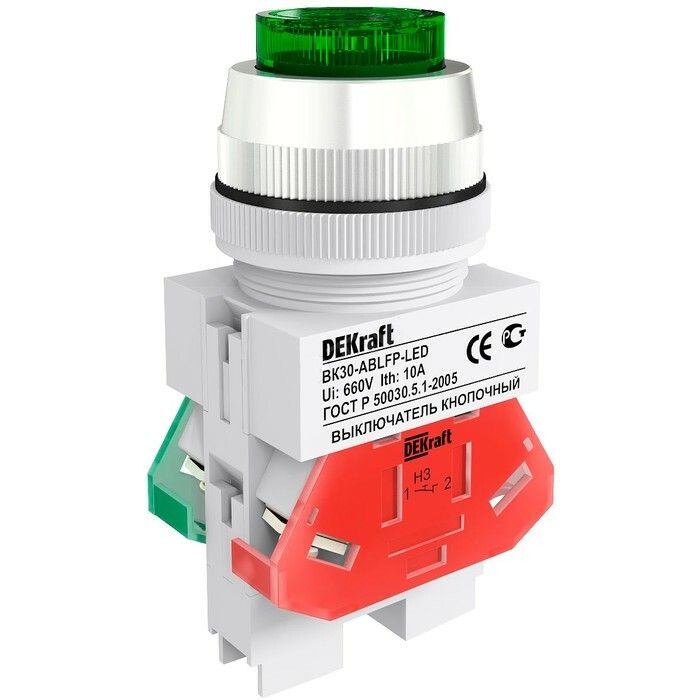

Выключатель кнопочный ВK-30 ABLF диам. 30мм зеленый 220В - 25043DEK APC

Выключатель кнопочный ABLF диаметр 30 мм зеленый 220В ВК-30 от DeKraft - это надежный элемент управления для ручной коммутации цепей переменного тока. Подходит для монтажа на панелях оборудования, работает в условиях повышенной запыленности и влаги благодаря защите IP54. Артикул 25043dek соответствует серийному решению ВК-30.

Назначение и область применения

Выключатель кнопочный ABLF диаметр 30 мм зеленый 220В ВК-30 предназначен для ручного включения и выключения электрических цепей. Его используют там, где требуется простое и надежное управление: на пультах управления станков, конвейеров, насосных систем, автоматических линий и других промышленных установках. Цвет кнопки - зеленый - указывает на функцию «пуск» или «вкл». Устройство не имеет индикации, поэтому применяется в паре с сигнальными лампами, если нужна визуальная обратная связь.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока (AC)
• Номинальный ток: 10 А
• Тип тока: Переменный (50/60 Гц)
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Диаметр корпуса: 30 мм
• Тип толкателя: цилиндрический, утопленный (не выступает за поверхность)
• Тип подключения: винтовые зажимы для проводов
• Степень защиты: IP54 - защита от пыли и брызг воды из любого направления
• Метод монтажа: крепление через фланец на лицевую панель
• Переднее кольцо: хромированное, обеспечивает герметичную посадку и эстетику
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, возможны колебания температур и влажности
• Фиксация кнопки: без фиксации - возвращается в исходное положение после отпускания
• Нормативное соответствие: IEC 60947-5-1

Совместимость и монтаж

Выключатель кнопочный ABLF диаметр 30 мм зеленый 220В ВК-30 устанавливается в отверстие диаметром 30 мм в металлической или пластиковой панели. Для монтажа используется переднее хромированное кольцо, которое фиксируется гайкой с тыльной стороны. Кабель подключается к винтовым клеммам - рекомендуется использовать жилы сечением до 2,5 мм2. Обязательно соблюдать полярность при подключении - хотя устройство не требует ее для работы, важно правильно распределить НО и НЗ контакты в схеме управления. Установка возможна как на стационарном оборудовании, так и на подвижных элементах (например, дверях шкафов).

Безопасность и стандарты

Выключатель кнопочный ABLF диаметр 30 мм зеленый 220В ВК-30 соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к кнопочным аппаратам в промышленной автоматизации. Степень защиты IP54 позволяет применять его в средах с пылью и случайными брызгами воды, что повышает безопасность эксплуатации. Однако он не предназначен для постоянного воздействия струй воды, агрессивных жидкостей или взрывоопасных сред.

Преимущества

• Утопленный толкатель снижает риск случайного срабатывания при столкновениях или трении
• Хромированное кольцо обеспечивает плотную посадку и долговечность в условиях вибраций
• Наличие одновременно НО и НЗ контактов позволяет реализовать сложные логические схемы без дополнительных компонентов
• Винтовое подключение удобно для многожильных и одножильных проводов, не требует специальных инструментов
• Климатическое исполнение УХЛ4 делает его пригодным для использования в большинстве промышленных помещений России и стран СНГ

Ограничения применения

• Не подходит для высоких токов выше 10 А - превышение нагрузки вызовет перегрев и выход из строя
• Не имеет встроенной индикации - нельзя использовать как световой сигнал без внешней лампы
• Не рассчитан на погружение в воду или мойку под давлением - IP54 недостаточно для влажных цехов с активной очисткой
• Не предназначен для взрывоопасных зон (взрывозащита не предусмотрена)
• Имеет механическую фиксацию только в одном положении - не подходит для режимов «фиксированный вкл/выкл»

Примеры использования

• Пуск станка ЧПУ на заводе - кнопка «пуск» зеленого цвета на пульте оператора
• Остановка конвейера аварийного типа - в сочетании с красной кнопкой «стоп»
• Активация воздушного клапана в системе пневматики
• Включение освещения в щитовой комнате через дверцу шкафа
• Подача команды на реле времени в системе автоматического контроля

Практические советы

• При монтаже проверьте глубину отверстия - корпус ВК-30 требует минимум 20–25 мм свободного места сзади для крепления гайки
• Используйте кабель с медными жилами и качественную изоляцию - вибрация может ослабить контакт в винтовых зажимах
• Часто забывают про наличие двух контактов: НО и НЗ. Убедитесь, что схема управления использует оба - это увеличивает гибкость системы
• Для длительной службы избегайте частых ударов по кнопке - даже прочный механизм имеет ограниченный ресурс (обычно 1 млн циклов)
• Если планируете замену - сохраняйте оригинальный артикул 25043dek: аналоги с другим типом толкателя или без кольца не совпадут по посадке
