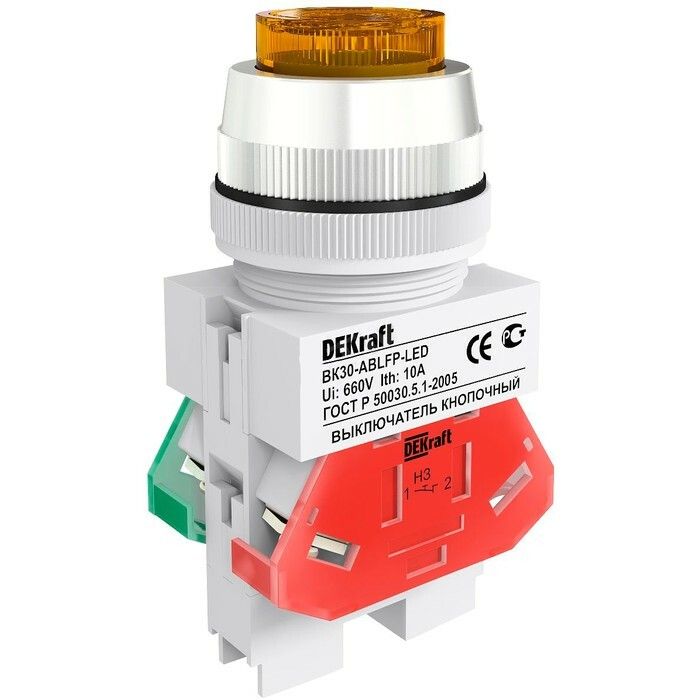

Выключатель кнопочный ABLF ВК-30 d30мм 220В желт. DEKraft 25045DEK APC

Выключатель кнопочный ABLF диаметр 30 мм 220В желтый (арт. 25045dek, бренд DEKraft) предназначен для ручного управления электрическими цепями в промышленном оборудовании. Он сочетает надежную механическую конструкцию, защиту IP54 и простое винтовое подключение, что делает его удобным решением для монтажа на панелях и дверях.

Назначение и область применения

Этот выключатель используется для включения и отключения слаботочных и силовых цепей постоянного или переменного тока. Подходит для управления станками, конвейерами, системами автоматизации, щитами управления и другим промышленным оборудованием. Установка возможна как на неподвижные, так и на подвижные части устройств - например, на двери шкафов или мобильные пульты.

Технические характеристики

• Диаметр отверстия для монтажа: 30 мм
• Номинальное напряжение: 220 В (переменный ток AC)
• Номинальный ток: 10 А
• Тип механизма: с самовозвратом (при отпускании кнопки она возвращается в исходное положение)
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Подключение: винтовые зажимы (удобны для многожильных и одножильных проводов)
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Материал корпуса: пластик, цвет кнопки - жёлтый, фланец - хромированный
• Тип толкателя: цилиндрический, утопленный (не выступает за поверхность панели)
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допускает повышенную влажность
• Соответствие стандарту: IEC 60947-5-1

Совместимость и монтаж

Выключатель ABLF диаметр 30 мм 220В желтый монтируется через круглое отверстие 30 мм в металлической или пластиковой панели. Передний хромированный обод обеспечивает плотное прилегание и эстетичный вид. Для установки достаточно продеть провода через заднюю часть устройства и затянуть винты зажимов. Кабель сечением до 2,5 мм2 рекомендован для надёжного контакта. Обязательно проверьте глубину панели - механизм требует свободного места для движения толкателя внутри.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к управлению и сигнализации в электрооборудовании. Защита IP54 позволяет использовать выключатель в условиях средней запылённости и вероятности попадания брызг воды - например, на заводах, в цехах, на линиях пищевой промышленности. Однако он не рассчитан на длительное воздействие струй воды или погружение.

Преимущества

• Компактная форма (диаметр 30 мм) экономит место на панелях
• Самовозврат обеспечивают предсказуемое поведение - кнопка всегда возвращается в “выкл” после нажатия
• Чётко различаемый жёлтый цвет кнопки легко воспринимается визуально
• Фланец из хромированной стали снижает риск коррозии и увеличивает срок службы
• Винтовое подключение совместимо с большинством типов проводов без необходимости специальных насадок

Ограничения применения

• Не применяется в взрывоопасных зонах - отсутствует сертификат взрывозащиты
• Не имеет встроенной индикации - нельзя использовать как световой сигнал состояния системы
• Не подходит для высокочастотных операций более 10–15 включений в минуту - быстрый цикл может снизить долговечность контактов
• При температурах ниже −25C или выше +40C возможно изменение характеристик материала
• Не предназначен для работы в агрессивных химических средах - даже при IP54 контактные элементы чувствительны к паровым кислотам и растворителям

Примеры использования

• Стоп-кнопка на станке ЧПУ - жёлтый цвет соответствует правилам безопасности
• Включение/остановка конвейера на сборочной линии
• Ручной запуск насоса в системе водоснабжения
• Кнопка аварийной остановки на пульте управления технологическим участком
• Управление освещением в распределительном щите

Практические советы

• При монтаже используйте гайку и washer (шайбу), которые идут в комплекте - они предотвращают люфт и деформацию панели
• Проверьте соответствие толщины панели: слишком толстая панель может мешать полноценной работе толкателя
• Для проводов с большим сечением (>2,5 мм2) лучше применять наконечники - это повысит надёжность контакта
• Не закручивайте винты с усилием больше 0,8 Нм - есть риск повредить внутренние детали
• При использовании в условиях вибраций дополнительно зафиксируйте выключатель клеем или контргайкой
• Артикул 25045dek - единственный вариант этого типа с жёлтой кнопкой и хромированным кольцом в серии DEKRAFT ВК-30
