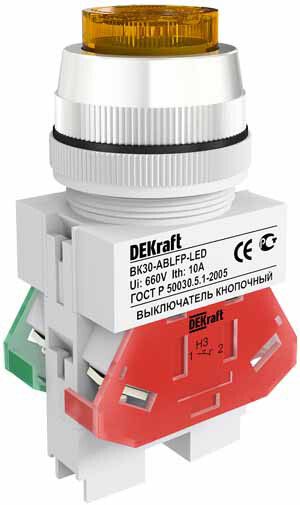

Выключатель кнопочный LED ABLFP ВК-30 d30мм 220В желт. DEKraft 25049DEK APC

Выключатель кнопочный ABLFP диаметр 30 мм желтый LED 220В ВK-30 от DEKraft - это компактное устройство для управления электрическими цепями с визуальной индикацией состояния. Подходит для монтажа на панелях оборудования, где важна надежная коммутация и четкая сигнализация. Артикул 25049dek соответствует серийному решению ВК-30.

Назначение и область применения

Выключатель кнопочный ABLFP диаметр 30 мм желтый LED 220В ВK-30 предназначен для ручного включения и отключения электрических цепей постоянной или переменной нагрузки. Интегрированный светодиодный индикатор показывает текущее состояние - включен или выключен. Устройство применяется в системах автоматизации, на станках, конвейерах, пультах управления, щитах распределения и других стационарных установках. Подходит для работы в условиях повышенной запыленности и влажности благодаря защите IP54.

Технические характеристики

• Напряжение питания: 220 В переменного тока (AC), частота 50–60 Гц
• Номинальный ток: 10 А - допустимая нагрузка для контактной группы
• Тип лампы: светодиод (LED) - энергоэффективная, долговечная индикация
• Диаметр отверстия для монтажа: 30 мм
• Тип кнопки: высокая, с выступающим цилиндрическим толкателем - удобно нажимать даже в перчатках
• Механизм: без фиксации - возвращается в исходное положение после отпускания
• Контакты: 1 нормально замкнутый (НО) + 1 нормально разомкнутый (НР) - позволяет использовать как стартер или сигнализацию
• Подключение: винтовые зажимы - надежное и проверенное соединение проводов
• Степень защиты: IP54 - защита от пыли и брызг воды с любого направления
• Цвет: желтая кнопка, хромированное переднее кольцо - контрастная визуальная сигнализация
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в помещениях с умеренной влажностью
• Нормативный документ: IEC 60947-5-1 - соответствие международным требованиям к кнопочным аппаратам

Совместимость и монтаж

Выключатель кнопочный ABLFP диаметр 30 мм желтый LED 220В ВK-30 монтируется через круглое отверстие диаметром 30 мм в панели или двери шкафа. Передний хромированный обод обеспечивает плотную посадку и эстетичный вид. Для установки требуется только отвертка - провода подсоединяются к винтовым клеммам. Нет необходимости в специальных крепежах или адаптерах. Совместим с любыми панелями толщиной до 8 мм. Не подходит для встраивания в стену или монтажа в открытых наружных условиях без дополнительной защиты.

Безопасность и стандарты

Изделие соответствует стандарту IEC 60947-5-1, который регламентирует безопасность и функциональность кнопочных выключателей. Класс защиты IP54 предотвращает попадание пыли внутрь корпуса и защищает от брызг воды, что снижает риск короткого замыкания. Конструкция выполнена из прочного пластика и металлических деталей, устойчивых к механическому воздействию. Сертифицирован для эксплуатации в закрытых производственных помещениях с контролируемым микроклиматом.

Преимущества

• Яркий LED-индикатор легко заметить даже при плохом освещении
• Высокая кнопка с выступающим толкателем обеспечивает точное управление без случайных срабатываний
• Комбинация НО+НР контактов позволяет применять один прибор вместо двух
• Хромированное кольцо повышает долговечность поверхности и улучшает внешний вид
• Винтовое подключение - не требует пайки, легко обслуживается

Ограничения применения

• Не предназначен для работы при напряжении выше 220 В - превышение может вызвать пробой изоляции
• Запрещено использование во взрывоопасных средах - отсутствует взрывозащита
• Не рассчитан на длительное погружение в воду или прямой поток жидкости - IP54 не гарантирует герметичность при струйном орошении
• Не подходит для частого циклического включения более 1000 раз в час - возможен быстрый износ контактов
• Климатическое исполнение УХЛ4 исключает работу при температурах ниже −25C и в условиях постоянной конденсации влаги

Примеры использования

• Пульт управления станком - жёлтый цвет указывает на активный режим, LED горит при включении
• Щит автоматики на конвейере - кнопка используется для аварийной остановки с индикацией состояния
• Шкаф управления насосной станцией - включение/выключение по принципу “нажал - отпустил”
• Аппараты с двумя режимами: “работа” (НР) и “остановка” (НО) - один прибор выполняет две задачи

Практические советы

• При монтаже убедитесь, что отверстие точно 30 мм - меньший размер затруднит установку, больший - вызовет люфт
• Провода подключайте плотно, но без перетяжки - винтовые клеммы не терпят деформации медных жил
• Для многократного использования рекомендовано чередовать нагрузку - не нагружать все 10 А постоянно
• Проверьте совпадение цвета кнопки с функцией: жёлтый часто используется для предупреждающих действий
• При замене аналога - убедитесь, что новый выключатель имеет те же типы контактов (НО+НР) и напряжение 220 В AC
