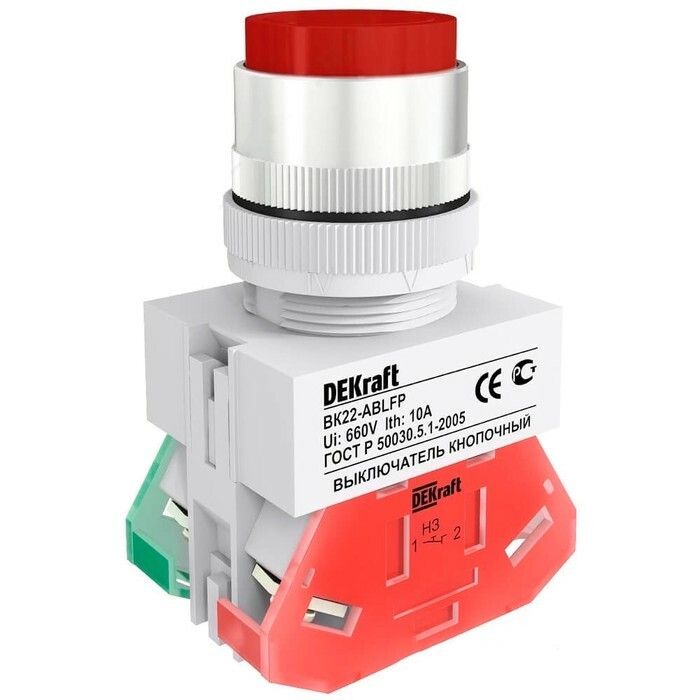

Выключатель кнопочный ABFP ВК-22 d22мм 220В с фиксацией красн. DEKraft 25132DEK APC

Выключатель кнопочный с фиксацией ABFP диаметр 22 мм 220В от DEKraft - это надёжное устройство для управления электрическими цепями с механической фиксацией положения. Подходит для монтажа на панелях оборудования, работает в условиях повышенной запылённости и влажности. Артикул 25132dek соответствует сериям ВК-22 и используется в промышленной автоматизации.

Назначение и область применения

Выключатель кнопочный с фиксацией ABFP диаметр 22 мм 220В предназначен для ручного включения и выключения электрических цепей постоянного или переменного тока. Благодаря фиксированному положению кнопки, он сохраняет состояние «вкл» или «выкл» после нажатия - идеально подходит для командных операций, требующих устойчивости положения, например, запуск/остановка станка, включение системы аварийной сигнализации или управление питанием оборудования.

Используется в системах автоматизации, на конвейерах, в щитах управления, на станках, насосных и компрессорных установках. Применяется в сетях переменного тока 50/60 Гц с напряжением до 220 В, согласно заявленным характеристикам.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Номинальный ток: 10 А
• Рабочее напряжение: 220 В
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Тип подключения: винтовые зажимы (удобны для проводов до 2,5 мм2)
• Степень защиты: IP54 - защищает от пыли и брызг воды из любого направления
• Монтаж: на лицевую панель через установленное отверстие
• Цвет кнопки: красный - стандартный цвет для команд «стоп» или аварийного отключения
• Цвет переднего кольца: хромированный - повышает контраст и эргономичность
• Тип толкателя: цилиндрический, высокий - обеспечивает удобное нажатие даже в перчатках
• Фиксация: механическая, с удержанием в нажатом состоянии
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C и влажности до 98%
• Соответствие стандарту: IEC 60947-5-1

Совместимость и монтаж

Выключатель кнопочный с фиксацией ABFP диаметр 22 мм 220В устанавливается в подготовленное круглое отверстие диаметром 22 мм. Переднее хромированное кольцо плотно прилегает к поверхности панели, предотвращая люфт. Для монтажа требуется только отвертка - провода подсоединяются к винтовым клеммам внутри корпуса. Кабель сечением до 2,5 мм2 легко помещается в зажимы. Устройство совместимо с любыми панелями толщиной до 6 мм. Не требует специальных инструментов или адаптеров.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к кнопкам управления и коммутационным аппаратам. Степень защиты IP54 позволяет использовать его в помещениях с повышенной запылённостью и возможными брызгами воды - например, на заводах, в цехах, на линиях пищевой промышленности. Климатическое исполнение УХЛ4 гарантирует работоспособность в неотапливаемых помещениях при низких температурах. Конструкция исключает самопроизвольное отключение при вибрациях.

Преимущества

• Механическая фиксация снижает риск случайного отключения - особенно важно при длительном режиме работы
• Красная кнопка и хромированное кольцо обеспечивают хорошую визуальную заметность
• Высокий цилиндрический толкатель удобен для нажатия даже в рабочих перчатках
• Винтовое подключение надёжно и не требует пайки или быстроразъёмных соединений
• IP54 и УХЛ4 позволяют применять устройство вне контролируемых условий
• Одинаковая конструкция всех моделей серии ВК-22 упрощает замену и обслуживание

Ограничения применения

• Не предназначен для частого включения/выключения более 1000 раз в час - это может снизить срок службы контактов
• Не имеет встроенной индикации - нельзя использовать как световой сигнал состояния
• Не рассчитан на напряжение выше 220 В - использование при 380 В или 440 В недопустимо
• Не взрывозащищён - не применяется во взрывоопасных средах (Zone 1–2)
• Не подходит для монтажа в водяных или паровых средах - IP54 не обеспечивает герметичность при погружении

Примеры использования

• Кнопка «Старт» на пульте управления шлифовальным станком - фиксируется в нажатом положении до остановки оператором
• Аварийная остановка на конвейере - красная кнопка с фиксацией позволяет заблокировать оборудование до сброса
• Включение освещения в цеху - кнопка остаётся включённой, пока не будет нажата снова
• Управление насосом в системе орошения - кнопка фиксируется в «вкл» при необходимости длительной работы

Практические советы

• Перед монтажом проверьте глубину отверстия - корпус выключателя ABFP диаметр 22 мм 220В требует минимум 25 мм свободного пространства сзади
• При подключении используйте кабель с медными жилами - алюминиевые провода плохо фиксируются в винтовых зажимах
• Не затягивайте винты слишком сильно - это может повредить изоляцию или деформировать контактные площадки
• Для многократного использования рекомендуется периодически проверять состояние контактов - особенно при работе с индуктивными нагрузками
• Если нужна индикация состояния - выбирайте модель с лампой (например, ABFP-L), но учтите, что она потребляет дополнительную мощность
• При замене старого устройства - сверьте тип фиксации и количество контактов: 1НО+1НЗ - универсальный вариант, но не всегда достаточный для сложных схем
